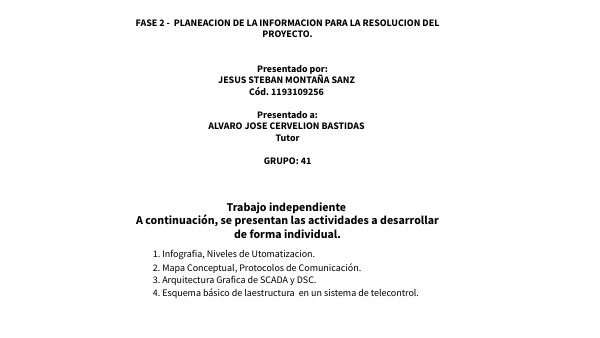

FASE 2 - PLANEACION DE LA INFORMACION PARA LA RESOLUCION DEL PROYECTO. Presentado por: JESUS STEBAN MONTAÑA SANZ Cód. 1193109256 Presentado a: ALVARO JOSE CERVELION BASTIDAS Tutor GRUPO: 41
Trabajo independiente A continuación, se presentan las actividades a desarrollar de forma
individual.
1. Infografia, Niveles de Utomatizacion.
2. Mapa Conceptual, Protocolos de Comunicación.
3. Arquitectura Grafica de SCADA y DSC.
4. Esquema básico de laestructura en un sistema de telecontrol.
automatizacion
pirámide
de
NIVELES DE GESTION
(ERP-SAP)
NIVELES DE INTEGRACION
(DCS)
NIVELES DE SUPERVISION
(SACNA-HMI)
NIVELES DE CONTROL
(PLC-PAC)
NIVELES DE CAMPO
(MOTORES-SERVIDEORES-VARIADORES)
QUERO AUTOMATIZACION. (2022). LOS 5 NIVELES DE LA AUTOMATIZACIÓN INDUSTRIAL. Tomado de: https://www.queroautomation.com/los-5-niveles-de-la-automatizacion-industrial/
Protocolo de Comunicación Industrial
niveles de automatizacion
gestion
planificación
control
supervisión
producción
ethetnettcp dhcp http html ftp
rs 232rs 485 ethetnet/ip
rs 232 rs 485ethetnet/iptcp dhcp scada
rs 232rs 485
ethetnet/iptcp dhcp
1. SCADA
2. DSC
Diagrama Básico de un Sistema de Control Distribuido
Sistema SCADA (Diagrama Básico)
1. AULA21. (2023). Qué es un sistema SCADA, para qué sirve y cómo funciona. Tomado de: https://www.cursosaula21.com/que-es-un-sistema-scada/#:~:text=La%20arquitectura%20b%C3%A1sica%20de%20un,HMI%2C%20sensores%20y%20dispositivos%20finales. 2. AULA21. (2023). Qué es un Sistema de Control Distribuido (DCS). Tomado de: https://www.cursosaula21.com/que-es-un-sistema-de-control-distribuido/
ESTACION CENTRAL
Sistema SCADA/ Correo Electronico/ Internet
GSM / WAP
PAGERS
COMUNICACION
ISDN GSM
Sistema Satelital
Ondas de Radio
INTERNET
RTU PLC TELECONTACTOR
CAMPO
Sensor de Presion
Sensor de Temperatura
DI / DO
Flexometro
Cromatografo
Edgar Pajaro. Monica Ruiz. (2003). AUTOMATIZACIÓN DE REDES ELÉCTRICAS DE DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA EN BAJA TENSIÓN, ESTADO DEL ARTE. Tomado de :https://biblioteca.utb.edu.co/notas/tesis/0023863.pdf
