ETAP Y EDAR

FILTRACIÓN

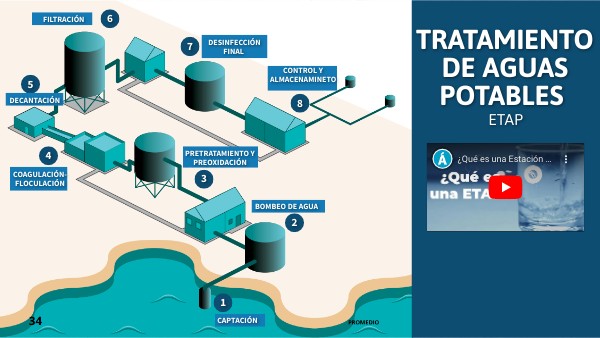

TRATAMIENTO DE AGUAS POTABLES

DESINFECCIÓN FINAL

CONTROL Y ALMACENAMINETO

DECANTACIÓN

ETAP

PRETRATAMIENTO Y PREOXIDACIÓN

COAGULACIÓN-FLOCULACIÓN

BOMBEO DE AGUA

CAPTACIÓN

1. captación

2. BOMBEO DE AGUA

3. PRETRATAMIENTO

¿QUÉ SE HACE ?

OBJETIVO

de 1:15 a 1:29

3. PREOXIDACIÓN

¿QUÉ SE HACE ?

OBJETIVO

de 0:28 a 0:40

4. Coagulación-floculación

OBJETIVO

¿QUÉ SE HACE ?

Ajuste del pH

5. Decantación

¿cómo FUNCIONA?

de 1:51 a 2:06

6. FILTRACIÓN

¿QUÉ SE HACE ?

OBJETIVO

de 2:09 a 2:26

7. DESINFECCIÓN FINAL

¿QUÉ SE HACE ?

de 2:32 a 2:48

8. Control y almacenamiento

¿QUÉ SE HACE ?

Estación depuradora de aguas residuales

LÍNEA DE AGUA

TRAT. TERICIARIO

TRAT. SECUNDARIO

DECANT. SECUNDARIA

TTRAT. PRIMARIO

PRETRATAMIENTO

PRETRATAMIENTO

EDAR

CA PTACIÓN

LÍNEA DE FANGO

RECIRCULACIÓN

DESHIDRATACIÓN Y SECADO

ESPESAMIENTO

ETABILIZACIÓN

LÍNEA DE GAS

10

Producción de electricidad

OBTENCIÓN DE BIOGÁS

linea de agua

Corresponde a la parte del proceso de depuración quese centra únicamente en el tratamiento de las aguas residuales.

1. PRETRATAMIENTO

Proceso en el que se eliminan los sólidos grandes, arenas y grasas. Dispositivos: pozo de gruesos, desbaste de gruesos, desbaste de finos, desarenado-desengrasado. - Desbaste grueso y finO - Desarenado y desengrase

2. TRATAMIENTO PRIMARIO

¿QUÉ SE REALIZA?

METODOS UTILIZADOS

3. TRATAMIENTO SECUNDARIO

¿QUÉ SE REALIZA?

- Procesos biológicos de una etapa

- Procesos biológicos de dos etapas

4. decantación secundaria

Una vez finalizada la degradación de la materia orgánica, el agua pasa a un decantador donde el fango biológico del proceso anterior se separa del agua depurada. En este punto, el fango pasará a la línea correspondiente y, así, será tratado de la forma adecuada para poder utilizarlo

5.tratamiento terciario

Solamente en EDAR que vierten a una zona protegida -Eliminación de nutrientes: reducir al máximo el aporte en nutrientes, por lo que puede ser necesario dosificar algún tipo de reactivo, de cara a precipitar el fósforo. Desinfección: reducir la cantidad de microorganismos patógenos en el agua (ultravioleta y dosificación de un desinfectante).

linea de FANGO

En la línea de aguas se generan gran cantidad de desechos (llamados fangos). La línea de fangos se encarga de tratar los fangos reduciéndolos lo máximo posible y haciéndolos menos contaminantes.

7. ESPESAMIENTO

OBJETIVO

DOS TIPOS DE ESPESAMIENTO

8. Estabilización

Objetivo: Eliminar olores, materia orgánica, organismos patógenos para reducir los riesgos sobre la salud - Digestión aerobia (en presencia de oxígeno). - Digestión anaerobia (en ausencia de oxígeno libre). - Procesos químicos.

9. deshidratación y secado

OBJETIVO

máquinas para deshidratar los fangos

linea de GAS

La línea de gas se encarga de aprovechar los gases obtenidos en la digestión anaerobia de los fangos para equipos instalados en la misma planta o incluso (si se dispone de motores) generar electricidad.

10. Obtención de biogás

El gas biológico contiene, fundamentalmente, metano, anhídrido carbónico y otros productos en baja proporción. Está generalmente saturado en agua. Su naturaleza varía en función de la calidad del efluente y del control de la fermentación.

11. Producción de electricidad:

cogeneración

Los posibles equipos de cogeneración asociados al secado térmico de fangos son 4

BIBLIOGRAFIA

https://www.ceupe.com/blog/estaciones-tratamiento-aguas.html https://www.atl.cat/es/etap-del-llobregat_2974 https://www.fundacioncanal.com/canaleduca/wp-content/uploads/2022/01/visitando_una_ETAP.pdf
