RIGIDIZADORES

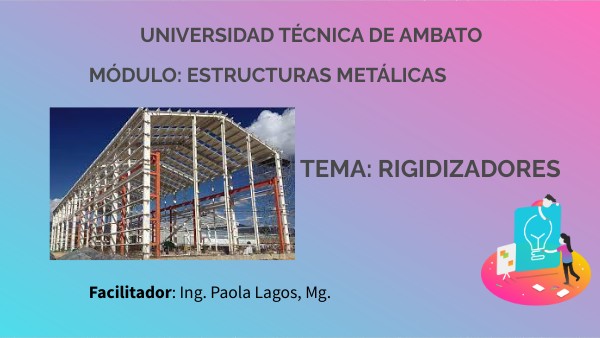

UNIVERSIDAD TÉCNICA DE AMBATO

MÓDULO: ESTRUCTURAS METÁLICAS

TEMA: RIGIDIZADORES

Facilitador: Ing. Paola Lagos, Mg.

OBJETIVO

Índice

Introducción

Tipos de rigidizadores

Fallas

01 Introducción

¿ Qué es un rigidizador?

• Es un miembro que normalmente es un ángulo o una placa y son unidos a la placa o al alma de una viga para distribuir la carga, transferir el cortante, o para prevenir pandeo del miembro al cual es unido

ELEMENTO RIGIDIZADO

• Es una pieza de acero que sobresale y cuyos dos bordes paralelos a la dirección de una fuerza de compresión están arriostrados.

¿ Por qué incluirlos en nuestras estructuras?

• Cuando el esfuerzo corante producido por las cargas, excede la resistencia al pandeo de la placa que constituye el alma de un elemento ante este tipo de solicitación, se requiere reforzarla.

• La mejor forma de conseguir un incremento en la resistencia al esfuerzo cortante es la colocación de rigidizadores transversales del alma.

¿ Por qué incluirlos en nuestras estructuras?

• Un alma que esté sujeta a flexión puede ser reforzada más efectivamente contra el pandeo por medio de rigidizadores horizontales o longitudinales. La instalación de rigidizadores transversales no aumenta grandemente la resis­tencia al pandeo de las almas de las trabes armadas, pero los rigidizadores longitudinales u horizontales pueden suministrar un incremento considera­ble en esta resistencia.

02 Tipos de rigidizadores

RIGIDIZADORES lONGITUDINALES

Tiene como finalidad aumentar la capacidad portante.

MODOS DE COLAPSO

RIGIDIZADORES TRANSVERSALES

Son aquellos unidos a las almas de las vigas en puntos de cargas concentradas o reacciones, diseñados como miembros a compresión.

RIGIDIZADORES DE BORDE O DE EXTREMO

Son rigidizadores adicionales con el fin de proteger el alma de las cargas directas de compresión

RIGIDIZADORES INTERMEDIOS

03 FALLAS

FALLAS

Falla por Pandeo Local

Falla por Pandeo General de Flexión

Falla por Aplastamiento

Cuando la esbeltez KL/r >20, el esfuerzo del pandeo por flexión está gobernado por la ecuación de Euler:

El pandeo local puro se presenta únicamente en miembros cortos con esbelteces inferiores a 20, (Kl/r <20), y pequeños espesores de lámina. En elementos cuya relación de esbeltez sea 20< KL/r <120

Este tipo de falla se presenta solo en miembros cortos cuya esbeltez es inferior a 20 (KL/r <20). f= P/A ≤ 0,60*Fy

PANDEO LATERAL

BIBLIOGAFÍA Y REFENCIAS

• ROMO, Marcelo. Diseño de naves industriales con lámina delgada de acero. Escuela Politécnica de Ejército – Ecuador.

• MCCORMAC., Jack C. Diseño de estructuras de acero. Método LRFDde acero. Método LRFD

• ZAPATA M. Renee Fabián, Cálculo y diseño de estructuras metálicas de lámina delgada con miembros de sección variable

• RIOS P., Alfonso Hernán Comparación de costos y eficiencia de una estructura determinada utilizando perfiles de acero laminados al frio y perfiles de aluminio.
