Coccinelles seconde

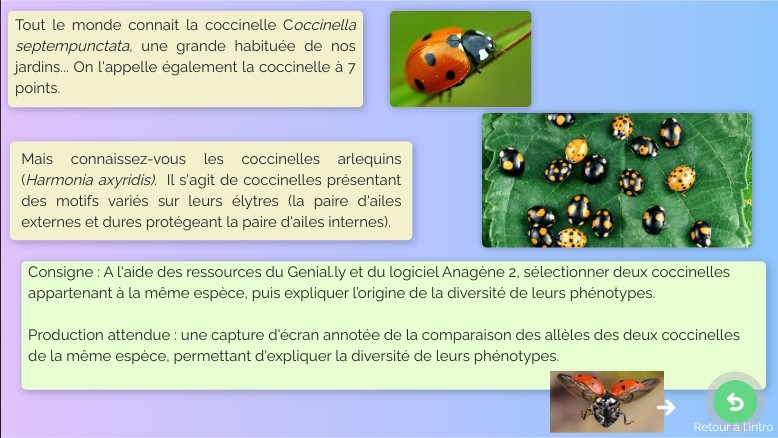

Tout le monde connait la coccinelle Coccinella septempunctata, une grande habituée de nos jardins... On l'appelle également la coccinelle à 7 points.

Mais connaissez-vous les coccinelles arlequins (Harmonia axyridis). Il s'agit de coccinelles présentant des motifs variés sur leurs élytres (la paire d'ailes externes et dures protégeant la paire d'ailes internes).

Consigne : A l'aide des ressources du Genial.ly et du logiciel Anagène 2, sélectionner deux coccinelles appartenant à la même espèce, puis expliquer l’origine de la diversité de leurs phénotypes.Production attendue : une capture d'écran annotée de la comparaison des allèles des deux coccinelles de la même espèce, permettant d'expliquer la diversité de leurs phénotypes.

Retour à l'intro

La notion d'espèce

Notions de génétique

Séquencer l'ADN (obtenir la séquence nucléotidique) d'un gène

Faire des croisements entre coccinelles

Localiser et inactiver des gènes de la coccinelle arlequin

Retour à l'intro

Avec des méthodes statistiques, il est possible de connaitre la région approximative d'un chromosome responsable d'un certain caractère (ici les motifs des élytres de la coccinelle arlequin).

Connaitre la région responsable du motif des élytres

Document n°2

Retour au labo

Avec des méthodes statistiques, il est possible de connaitre la région approximative d'un chromosome responsable d'un certain caractère (ici les motifs des élytres de la coccinelle arlequin).

Connaitre la région responsable du motif des élytres

Nous avons identifié une région bien précise du chromosome 4 de la coccinelle arlequin. Cette région s’étend sur trois gènes : le gène aor, le gène pnr et le gène itr. Pour pouvoir déterminer lequel de ces 3 gènes est impliqué dans les différentes variations d'élytres, il est possible d'inactiver un gène (c'est à dire d'empêcher l'expression de ce gène) et d'observer quelles en sont les conséquences sur les phénotypes des coccinelles.,

Inactiver le gène aor

Inactiver le gène pnr

Document n°2

Inactiver le gène itr

Retour au labo

Expérience d'inactivation du gène aor

Document n°2

Red-nspots

Black-nspots

Black-4spots

Black-2spots

Gène aor actif(expérience témoin)

Gène aor inactif

Red-nspots

Black-nspots

Black-4spots

Black-2spots

Refaire une expérience d'inactivation

Retour au labo

Expérience d'inactivation du gène pnr

Document n°2

Black-nspots

Red-nspots

Black-4spots

Black-2spots

Gène pnr actif(expérience témoin)

Gène pnr inactif

Black-nspots

Red-nspots

Black-4spots

Black-2spots

Refaire une expérience d'inactivation

Retour au labo

Expérience d'inactivation du gène itr

Document n°2

Red-nspots

Black-nspots

Black-4spots

Black-2spots

Gène itr actif(expérience témoin)

Gène itr inactif

Black-nspots

Red-nspots

Black-4spots

Black-2spots

Refaire une expérience d'inactivation

Retour au labo

Bienvenue dans votre séquenceur ADN

Entrez le chiffre correspondant au chromosome concerné par le séquencage.

Retour au labo

Bienvenue dans votre séquenceur ADN

Maintenant, indiquez le nom du gène (trois lettres) que vous voulez séquencer

___

Recommencer le séquencage

Retour au labo

Bienvenue dans votre séquenceur ADN

Maintenant, indiquez le nom du gène (trois lettres) que vous voulez séquencer

x__

Recommencer le séquencage

Retour au labo

Bienvenue dans votre séquenceur ADN

Maintenant, indiquez le nom du gène (trois lettres) que vous voulez séquencer

xx_

Recommencer le séquencage

Retour au labo

Bienvenue dans votre séquenceur ADN

Maintenant, indiquez le nom du gène (trois lettres) que vous voulez séquencer

___

Recommencer le séquencage

Retour au labo

Bienvenue dans votre séquenceur ADN

Maintenant, indiquez le nom du gène (trois lettres) que vous voulez séquencer

x__

Recommencer le séquencage

Retour au labo

Bienvenue dans votre séquenceur ADN

Maintenant, indiquez le nom du gène (trois lettres) que vous voulez séquencer

xx_

Recommencer le séquencage

Retour au labo

Il existe 4 versions (allèles) de ce gène pnr ("pannier"): hsp : allèle trouvé chez Black-4spots hA : allèle trouvé chez Black-nspots hC : allèle trouvé chez Black-2spots h : allèle trouvé chez Red-nspots Pour comprendre ce qui est à l'origine de la diversité des allèles du gène pnr chez les coccinelles, il faut comparer leurs séquences alléliques à l'aide du logiciel Anagène.

Recommencer le séquencage

Retour au labo

Bienvenue dans votre séquenceur ADN

ERREUR : ce n'est pas le bon gène

Recommencer le séquencage

Retour au labo

Sélectionnez les coccinelles que vous voulez croiser...

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Retour au labo

Sélectionnez une deuxième coccinelle...

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Sélectionnez une deuxième coccinelle...

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Pas de croisement possible

Sélectionnez une deuxième coccinelle...

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Pas de croisement possible

Sélectionnez une deuxième coccinelle...

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Pas de croisement possible

Sélectionnez une deuxième coccinelle...

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Pas de croisement possible

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Pas de croisement possible

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Pas de croisement possible

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Pas de croisement possible

Sélectionnez une deuxième coccinelle...

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Pas de croisement possible

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo

Document n°1

ArlequinBlack-nspots

ArlequinBlack-2spots

ArlequinBlack-4spots

ArlequinRed-nspots

Coccinella septempunctata

Autre croisement

Retour au labo
