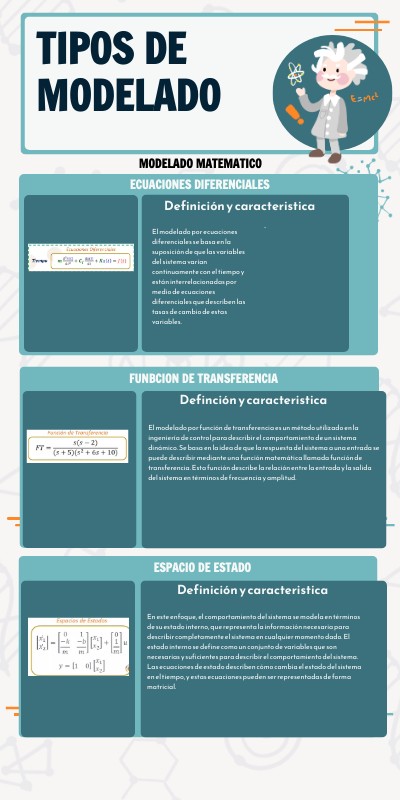

TIPOS DE MODELADO
Modelado matematico
Ecuaciones diferenciales
Definición y caracteristica
El modelado por ecuaciones diferenciales se basa en la suposición de que las variables del sistema varían continuamente con el tiempo y están interrelacionadas por medio de ecuaciones diferenciales que describen las tasas de cambio de estas variables.
Funbcion de transferencia
Definción y caracteristica
El modelado por función de transferencia es un método utilizado en la ingeniería de control para describir el comportamiento de un sistema dinámico. Se basa en la idea de que la respuesta del sistema a una entrada se puede describir mediante una función matemática llamada función de transferencia. Esta función describe la relación entre la entrada y la salida del sistema en términos de frecuencia y amplitud.
EsPACIO DE ESTADO
Definición y caracteristica
En este enfoque, el comportamiento del sistema se modela en términos de su estado interno, que representa la información necesaria para describir completamente el sistema en cualquier momento dado. El estado interno se define como un conjunto de variables que son necesarias y suficientes para describir el comportamiento del sistema. Las ecuaciones de estado describen cómo cambia el estado del sistema en el tiempo, y estas ecuaciones pueden ser representadas de forma matricial.
SISTEMAS GRAFICOS
DIAGRAMA DE BLOQUES
Definición y caracteristica
Los diagramas de bloques se utilizan comúnmente en el diseño y análisis de sistemas dinámicos, como sistemas de control, procesamiento de señales y sistemas de comunicaciones. También se utilizan en otras áreas como la ingeniería eléctrica, la ingeniería mecánica y la ingeniería de software.
DIAGRAMA DE FLUJO
Definición y caracteristica
Los diagramas de flujo en sistemas dinámicos se utilizan para representar la evolución temporal de las variables de estado, las entradas y las salidas del sistema. Esto permite visualizar cómo interactúan las diferentes variables y cómo evoluciona el sistema en el tiempo.
En el modelado por diagrama de flujo en sistemas dinámicos, se utilizan símbolos y flechas para representar las diferentes variables y su evolución temporal. Los símbolos pueden representar variables de estado, entradas, salidas, bloques de cálculo o cualquier otro componente del sistema. Las flechas representan las relaciones entre las variables y cómo se propagan los efectos a través del sistema.
