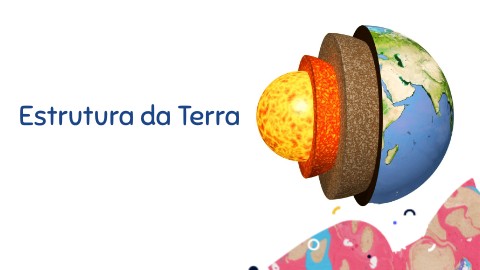

estrutura da terra

Estrutura da Terra

Estrutura da Terra

Vamos conhecer o interior da Terra. Que tipos de materiais existem, a que temperatura está no interior, em que estado físico estão os materiais nas várias camadas. MAS COMO É QUE SE SABE? Só temos acesso à camada mais superficial da Terra, para conhecermos o interior utilizamos métodos diretos e indiretos.

Estrutura da Terra

métodos diretos São os métodos que utilizamos para conhecer a terra observando-a diretamente. Métodos indiretos Só temos acesso à camada mais superficial da Terra, para conhecermos o interior utilizamos métodos indiretos.

Sondagens, Ninas, Vulcanismo e Afloramentos.

ASTROGEOLOGIA E PLANETOLOGIA – estudo dos meteoritos e dos planetas (massa da Terra, volume…), com auxílio, também, das informações de satélite.GEOFÍSICA – SISMOLOGIA, PALEOMAGNETISMO, GEOTERMIA…

Os métodos diretos são aqueles que nós observamos a Terra diretamente.

SONDAGENS

Os métodos diretos são aqueles que nós observamos a Terra diretamente.

VULCANISMO

Os métodos diretos são aqueles que nós observamos a Terra diretamente.

EXPLORAÇÃO MINEIRA

mina

mina de céu aberto

métodos indiretos GEOFÍSICA – SISMOLOGIA, MAGNETISMO, GEOTERMIA…

MAGNETISMO

SISMOLOGIA

GEOTERMIA

Gradiente Geotérmico A temperatura da Terra aumenta 1º de 33 em 33m, à medida que se caminha para o interior.

métodos indiretos ASTROGEOLOGIA E PLANETOLOGIA – estudo dos meteoritos e dos planetas (massa da Terra, volume…), com auxílio, também, das informações de satélite.

estudo dos meteoritos

Questão qual das seguintes hipóteses corresponde apenas métodos diretos?

A- Planetologia, minas, afloramento B- meteoritos, sismologia, magnetismo C- Minas, afloramentos, vulcanismo

Estrutura da Terra

Dois modelos o químico e o físico

12

Modelo Químico – antigo modelo

• A TERRA ESTÁ DIVIDIDA EM 3 CAMADAS concêntricas
• Crosta ou crusta; manto e núcleo

Crosta

Manto

Núcleo

Raio 6.371Km

13

Modelo Químico – antigo modelo

• A TERRA ESTÁ DIVIDIDA EM 3 CAMADAS
• Crosta ou crusta; manto e núcleo
• Profundidades

Crosta:0-30km

Manto: 30-2.900Km

Núcleo: 2.900 – 6.371Km

14

Modelo Químico – antigo modelo

• A TERRA ESTÁ DIVIDIDA EM 3 CAMADAS
• Crosta ou crusta; manto e núcleo
• Temperatura

Crosta:0-900ºC

Manto: 900-4000ºC

Núcleo: 4000-5000ºC

15

Modelo Químico – antigo modelo

• A TERRA ESTÁ DIVIDIDA EM 3 CAMADAS
• Crosta ou crusta; manto e núcleo
• Materiais

Crosta: Silício e Aluminio (sial)

Manto: Silício e Magnésio (sima)

Núcleo: Níquel e Ferro (nife)

16

Modelo Químico – antigo modelo

• A TERRA ESTÁ DIVIDIDA EM 3 CAMADAS
• Crosta ou crusta; manto e núcleo
• Descontinuidades

DESCONTINUIDADES São linhas imaginárias onde as ondas sísmicas mudam bruscamente de comportamento porque ou encontram materiais ou estados físicos diferentes.

17

Modelo Químico – antigo modelo

• A TERRA ESTÁ DIVIDIDA EM 3 CAMADAS
• Descontinuidades

A que profundidade fica a descontinuidade de Mohorovicic? A- 30km B- 2900Km C 12km D- 6371km

A B

18

Modelo Químico – NOVO modelo

• A TERRA ESTÁ DIVIDIDA EM 6 CAMADAS concêntricas
• Crosta ou crusta continental e oceânica; manto superior e inferior e núcleo externo e interno

Manto superior

Manto inferior

Crosta oceânica

Núcleo

Crosta continental

Núcleo interno

Núcleo externo

19

Modelo Químico – NOVO modelo

• A TERRA ESTÁ DIVIDIDA EM 6 CAMADAS concêntricas
• Estado físico dos materiais

Crosta oceânica sólida

Núcleo externo líquido

Manto Superior "pastoso" - entre o sólido e o líquido

Núcleo

Crosta continental sólida

Núcleo interno sólido

Manto inferior sólido

21

Modelo Químico – NOVO modelo

• A TERRA ESTÁ DIVIDIDA EM 6 CAMADAS concêntricas
• Profundidades

Manto superior 30-700 km

Núcleo externo 2900-5150km

Manto inferior 700-2900km

Núcleo

Núcleo interno 5150-6371km

Crosta continental 0-70km

Crosta oceânica 0-12km

20

Modelo Físico – O mais atual modelo

• A TERRA ESTÁ DIVIDIDA EM 4 CAMADAS concêntricas
• Litosfera, astenosfera, mesosfera e endosfera

Astenosfera

Mesosfera

Núcleo

Endosfera

Litosfera

22

Modelo Físico – O mais atual modelo

• A TERRA ESTÁ DIVIDIDA EM 4 CAMADAS concêntricas
• Litosfera, astenosfera, mesosfera e endosfera
• Profundidades

Astenosfera (150-350 Km)

Mesosfera 350-2900km

Núcleo

Endosfera 2900-6371Km

Litosfera (0-150Km)

23

Modelo Físico – O mais atual modelo

ARRASTA PARA VERES A SOBREPOSIÇÃO DOS DOIS MODELOS

23
