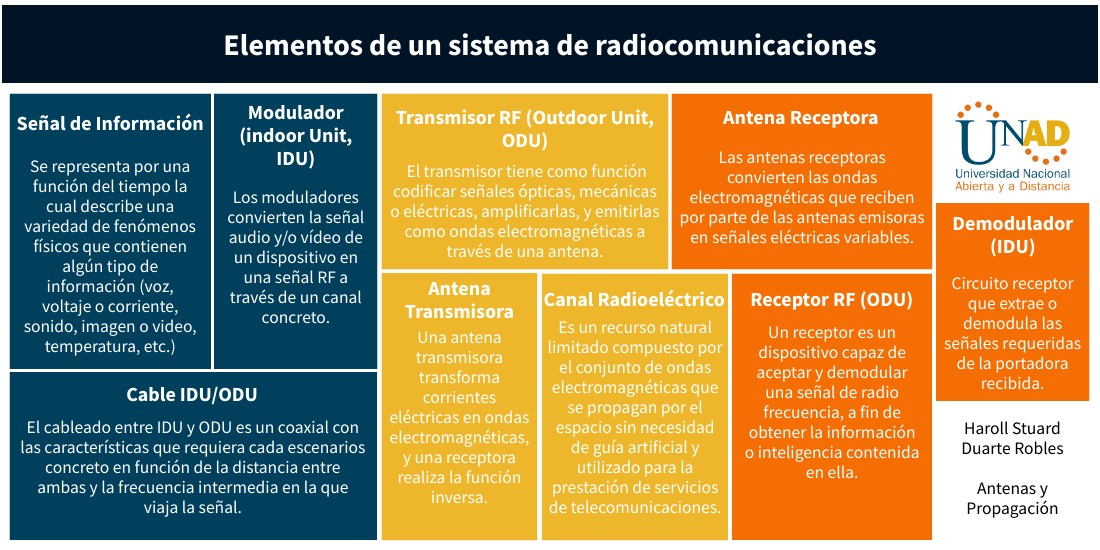

Elementos de un sistema de radiocomunicaciones

Modulador (indoor Unit, IDU)

Transmisor RF (Outdoor Unit, ODU)

Antena Receptora

Señal de Información

Las antenas receptoras convierten las ondas electromagnéticas que reciben por parte de las antenas emisoras en señales eléctricas variables.

Se representa por una función del tiempo la cual describe una variedad de fenómenos físicos que contienen algún tipo de información (voz, voltaje o corriente, sonido, imagen o video, temperatura, etc.)

El transmisor tiene como función codificar señales ópticas, mecánicas o eléctricas, amplificarlas, y emitirlas como ondas electromagnéticas a través de una antena.

Los moduladores convierten la señal audio y/o vídeo de un dispositivo en una señal RF a través de un canal concreto.

Demodulador (IDU)

Circuito receptor que extrae o demodula las señales requeridas de la portadora recibida.

Antena Transmisora

Canal Radioeléctrico

Receptor RF (ODU)

Es un recurso natural limitado compuesto por el conjunto de ondas electromagnéticas que se propagan por el espacio sin necesidad de guía artificial y utilizado para la prestación de servicios de telecomunicaciones.

Un receptor es un dispositivo capaz de aceptar y demodular una señal de radio frecuencia, a fin de obtener la información o inteligencia contenida en ella.

Una antena transmisora transforma corrientes eléctricas en ondas electromagnéticas, y una receptora realiza la función inversa.

Cable IDU/ODU

El cableado entre IDU y ODU es un coaxial con las características que requiera cada escenarios concreto en función de la distancia entre ambas y la frecuencia intermedia en la que viaja la señal.

Haroll Stuard Duarte RoblesAntenas y Propagación
