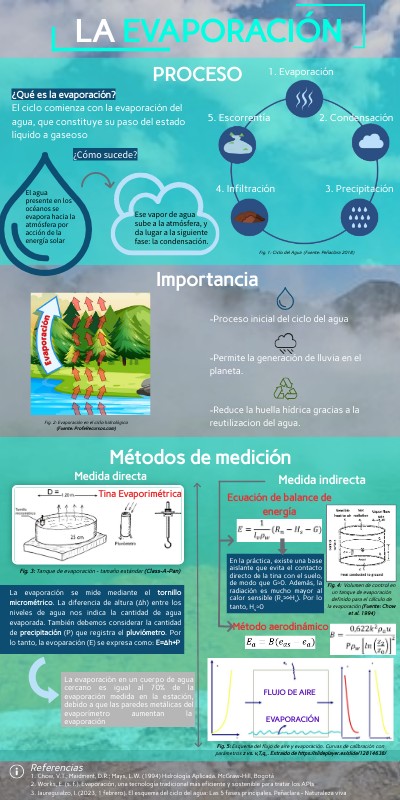

INFOGRAFÍA SOBRE LA EVAPORACIÓN

LA EVAPORACIÓN

PROCESO

1. Evaporación

¿Qué es la evaporación?El ciclo comienza con la evaporación del agua, que constituye su paso del estado líquido a gaseoso

5. Escorrentía

2. Condensación

¿Cómo sucede?

3. Precipitación

4. Infiltración

El agua presente en los océanos se evapora hacia la atmósfera por acción de la energía solar

Ese vapor de agua sube a la atmósfera, y da lugar a la siguiente fase: la condensación.

Fig. 1: Ciclo del Agua (Fuente: Peñaclara 2018)

Importancia

-Proceso inicial del ciclo del agua -Permite la generación de lluvia en el planeta. -Reduce la huella hídrica gracias a la reutilizacion del agua.

Fig. 2: Evaporación en el ciclo hidrológico (Fuente: ProfeRecursos.com)

Métodos de medición

Medida directa

Medida indirecta

Tina Evaporimétrica

Ecuación de balance de energía

En la práctica, existe una base aislante que evita el contacto directo de la tina con el suelo, de modo que G≈0. Además, la radiación es mucho mayor al calor sensible (Rn>>Hs). Por lo tanto, Hs≈0

Fig. 3: Tanque de evaporación - tamaño estándar (Class-A-Pan)

Fig. 4: Volumen de control en un tanque de evaporación definido para el cálculo de la evaporación (Fuente: Chow et al. 1994)

La evaporación se mide mediante el tornillo micrométrico. La diferencia de altura (Δh) entre los niveles de agua nos indica la cantidad de agua evaporada. También debemos considerar la cantidad de precipitación (P) que registra el pluviómetro. Por lo tanto, la evoparación (E) se expresa como: E=Δh+P

Método aerodinámico

La evaporación en un cuerpo de agua cercano es igual al 70% de la evaporación medida en la estación, debido a que las paredes metálicas del evaporímetro aumentan la evaporación

FLUJO DE AIRE

EVAPORACIÓN

Fig. 5: Esquema del flujo de aire y evaporación. Curvas de calibración con parámetros z vs. v,T,qv . Extraido de https://slideplayer.es/slide/12814638/

Referencias

1. Chow, V.T.; Maidment, D.R.; Mays, L.W. (1994) Hidrología Aplicada. McGraw-Hill, Bogotá2. Works, E. (s. f.). Evaporación, una tecnología tradicional más eficiente y sostenible para tratar los APIs 3. Jaureguialzo, I. (2023, 1 febrero). El esquema del ciclo del agua: Las 5 fases principales. Peñaclara - Naturaleza viva
