4_ NOM-022-STPS-2015, Medidas para controlar la estatica

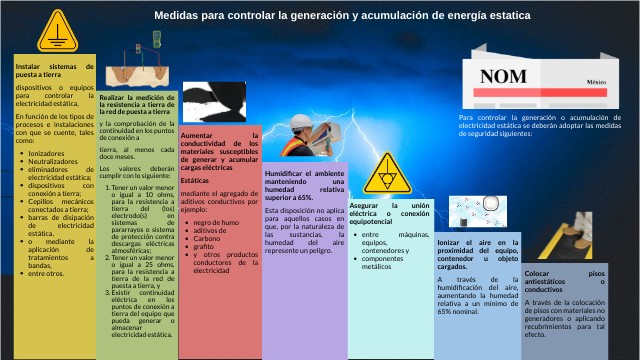

Medidas para controlar la generación y acumulación de energía estatica

Instalar sistemas de puesta a tierra dispositivos o equipos para controlar la electricidad estática, En función de los tipos de procesos e instalaciones con que se cuente, tales como:

• Ionizadores
• Neutralizadores
• eliminadores de electricidad estática;
• dispositivos con conexión a tierra;
• Cepillos mecánicos conectados a tierra;
• barras de disipación de electricidad estática,
• o mediante la aplicación de tratamientos a bandas,
• entre otros.

Realizar la medición de la resistencia a tierra de la red de puesta a tierra y la comprobación de la continuidad en los puntos de conexión a tierra, al menos cada doce meses. Los valores deberán cumplir con lo siguiente:

1. Tener un valor menor o igual a 10 ohms, para la resistencia a tierra del (los) electrodo(s) en sistemas de pararrayos o sistema de protección contra descargas eléctricas atmosféricas;
2. Tener un valor menor o igual a 25 ohms, para la resistencia a tierra de la red de puesta a tierra, y
3. Existir continuidad eléctrica en los puntos de conexión a tierra del equipo que pueda generar o almacenar electricidad estática.

Para controlar la generación o acumulación de electricidad estática se deberán adoptar las medidas de seguridad siguientes:

Aumentar la conductividad de los materiales susceptibles de generar y acumular cargas eléctricas Estáticas mediante el agregado de aditivos conductivos por ejemplo:

• negro de humo
• aditivos de
• Carbono
• grafito
• y otros productos conductores de la electricidad

Humidificar el ambiente manteniendo una humedad relativa superior a 65%. Esta disposición no aplica para aquellos casos en que, por la naturaleza de las sustancias, la humedad del aire represente un peligro.

Asegurar la unión eléctrica o conexión equipotencial

• entre máquinas, equipos, contenedores y
• componentes metálicos

Ionizar el aire en la proximidad del equipo, contenedor u objeto cargados. A través de la humidificación del aire, aumentando la humedad relativa a un mínimo de 65% nominal.

Colocar pisos antiestáticos o conductivos A través de la colocación de pisos con materiales no generadores o aplicando recubrimientos para tal efecto.

Medidas para controlar la generación y acumulación de energía estatica

Monitorear, en su caso, la humedad relativa de las áreas o procesos de manera continua - cuando constituya una medida de seguridad contra peligro de incendio o explosión.

Mantener la humedad relativa en un nivel superior a 65%

Medir la humedad relativa y registrar su valor- al menos cada doce meses y/o cuando se realicen modificaciones al área de trabajo que puedan afectar esta condición

En las áreas de trabajo cerradas donde la humedad relativa sea la medida o una de las medidas adoptadas para controlar la acumulación de electricidad estática se deberá realizar lo siguiente:

El monitoreo deberá realizarse mediante equipos que cuenten con alarma - que indique que la humedad relativa ha descendido a niveles inferiores

El equipo que se utilice para la medición y/o monitoreo de la humedad relativa deberá contar con certificado de calibración vigente, - en los términos que dispone la Ley Federal sobre Metrología y Normalización.

En las áreas de trabajo donde la presencia de electricidad estática en el cuerpo del trabajador represente un riesgo, se deberán colocar:

• materiales antiestáticos
• conductivos
• o dispositivos

*para drenar a tierra las corrientes que se hayan acumulado en él.

En las zonas donde se manejen, almacenen o transporten sustancias inflamables o explosivas, deberán conectarse a tierra las partes metálicas que no estén destinadas a conducir energía eléctrica y que no se encuentren ya inherentemente conectados a tierra, tales como tanques metálicos, cajas metálicas de equipos, maquinaria y tuberías.

Sistema de protección contra descargas eléctricas atmosféricas

Los centros de trabajo o áreas que se clasifiquen como riesgo de incendio alto deberán instalar un sistema de protección contra descargas eléctricas atmosféricas, tal como el sistema de pararrayos.

Medidas para controlar la generación y acumulación de energía estatica

Proveer una canalización no metálica con resistencia a la intemperie sobre la superficie del conductor de bajada.

• con el objeto de reducir la posibilidad de contacto accidental o incidental de los trabajadores

Instalar un arreglo del sistema de puesta a tierra y proveer una superficie de alta resistividad en la zona de tránsito de trabajadores.

• tal como grava triturada de 0.10 metros de espesor como mínimo, entre el terreno natural y los elementos del sistema de puesta a tierra

Para reducir el riesgo de choque eléctrico derivado de la circulación de la corriente de rayo en los conductores de bajada y en los elementos de la red de puesta a tierra del sistema externo de protección contra descargas eléctricas atmosféricas, se deberá adoptar lo siguiente:

Instalar el conductor de bajada de tal forma que:

• su recorrido sea lo más corto posible.
• eviten cruces con instalaciones eléctricas.

Unir eléctricamente al sistema de puesta a tierra (por debajo del nivel de piso) todos los elementos metálicos y acero de refuerzo de la estructura a proteger.

• mediante electrodos de puesta a tierra horizontales colocados a una profundidad mínima de 0.60 metros

Colocar en la canalización avisos de precaución que indiquen “PELIGRO: EVENTUAL CORRIENTE DE RAYO”.

Medidas para controlar la generación y acumulación de energía estatica

Para reducir el riesgo de choque eléctrico derivado de la circulación de la corriente de rayo en los conductores de bajada

que realicen actividades en lugares en los que exista exposición a la incidencia de descargas atmosféricas, y no estén protegidos contra este riesgo, tales como: - azoteas de edificios que sobresalen en altura con respecto a otras - estructuras contiguas - postes o - torres de alumbrado o cableado - plataformas elevadas - antenas - entre otros deberán suspender la actividad tan pronto se aproxime una tormenta

red de puesta a tierra de los sistemas de pararrayos deberán permitir su desconexión cuando se realice la medicionesPara ello, los electrodos deberán contar con medios que permitan su desconexión y que eviten falsos.

Queda prohibido

de los sistemas de pararrayos deberá interconectarse con otras redes depuesta a tierra, tales como las de motores, subestaciones o sistema eléctrico en general.

La red de puesta a tierra

prohibido utilizar pararrayos que estén fabricados o funcionen a base de materiales radioactivos.

Los trabajadores

Los electrodos de la red
