Multiplexación de canales de transmision de voz analógicos.

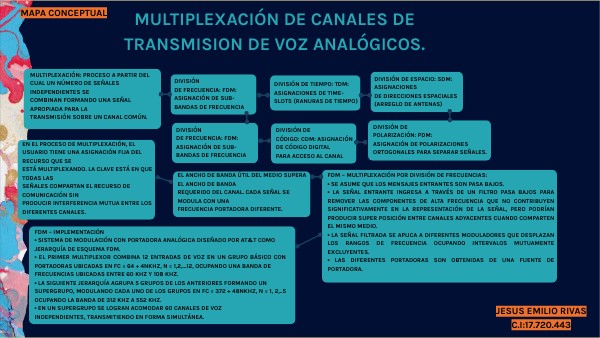

MAPA CONCEPTUAL

MUltiplexación: Proceso a partir del cual un número de señales independientes se combinan formando una señal apropiada para la transmisión sobre un canal común.

División de Espacio: SDM: Asignaciones de direcciones espaciales (arreglo de antenas)

División de Frecuencia: FDM: Asignación de sub-bandas de frecuencia

División de Tiempo: TDM: Asignaciones de time-slots (ranuras de tiempo)

División de Polarización: PDM: Asignación de polarizaciones ortogonales para separar señales.

División de Frecuencia: FDM: Asignación de sub-bandas de frecuencia

División de Código: CDM: Asignación de código digital para acceso al canal

En el proceso de multiplexación, elusuario tiene una asignación fija del recurso que se está multiplexando. La clave está en que todas las señales compartan el recurso de comunicación sin producir interferencia mutua entre los diferentes canales.

FDM – Multiplexación por división de Frecuencias: • Se asume que los mensajes entrantes son pasa bajos. • La señal entrante ingresa a través de un filtro pasa bajos para remover las componentes de alta frecuencia que no contribuyen significativamente en la representación de la señal, pero podrían producir super posición entre canales adyacentes cuando comparten el mismo medio. • La señal filtrada se aplica a diferentes moduladores que desplazan los rangos de frecuencia ocupando intervalos mutuamente excluyentes. • Las diferentes portadoras son obtenidas de una Fuente de portadora.

El ancho de banda útil del medio supera el ancho de banda requerido del canal. Cada señal se modula con una frecuencia portadora diferente.

FDM – Implementación • Sistema de modulación con portadora analógica diseñado por AT&T como jerarquía de esquema FDM. • El primer multiplexor combina 12 entradas de voz en un Grupo Básico con portadoras ubicadas en fc = 64 + 4nKHz, n = 1,2,…12, ocupando una banda de frecuencias ubicadas entre 60 kHz y 108 kHz. • La siguiente jerarquía agrupa 5 grupos de los anteriores formando un Supergrupo, modulando cada uno de los grupos en fc = 372 + 48nKHz, n = 1, 2,..5 ocupando la banda de 312 kHz a 552 kHz. • En un supergrupo se logran acomodar 60 canales de voz independientes, transmitiendo en forma simultánea.

Lorem

JESUS EMILIO RIVASC.I:17.720.443
