INFOGRAFIA METODO ESTATICO

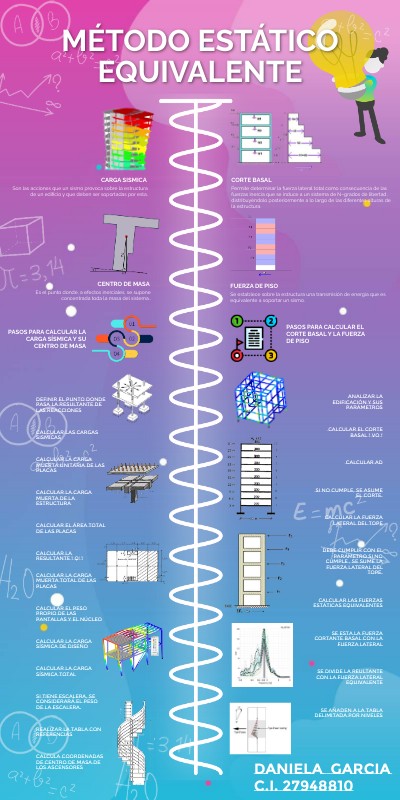

MÉTODO ESTÁTICO EQUIVALENTE

corte basal

carga sismica

Permite determinar la fuerza lateral total como consecuencia de las fuerzas inercia que se induce a un sistema de N–grados de libertad, distribuyéndolo posteriormente a lo largo de las diferentes alturas de la estructura.

Son las acciones que un sismo provoca sobre la estructura de un edificio y que deben ser soportadas por esta.​

centro de masa

fuerza de piso

Es el punto donde, a efectos inerciales, se supone concentrada toda la masa del sistema..​

Se establece sobre la estructura una transmisión de energía que es equivalente a soportar un sismo.

PASOS PARA CALCULAR el corte basal y la fuerza de piso

PASOS PARA CALCULAR LA CARGA SÍSMICA Y SU CENTRO DE MASA

Analizar la edificación y sus parámetros Calcular el corte basal " Vo " Calcular Ad Si no cumple, se asume el corte. Calcular la fuerza lateral del tope Debe cumplir con el parámetro si no cumple , se sume la fuerza lateral del tope. Calcular las fuerzas estáticas equivalentes Se esta la fuerza cortante basal con la fuerza lateral Se divide la reultante con la fuerza lateral equivalente Se añaden a la tabla delimitada por niveles

Definir el punto donde pasa la resultante de las reacciones Calcular las cargas sismicas Calcular la carga muerta unitaria de las placas Calcular la carga muerta de la estructura Calcular el área total de las placas Calcular la resultante " q' " Calcular la carga muerta total de las placas Calcular el peso propio de las pantallas y el núcleo Calcular la carga sísmica de diseño Calcular la carga sísmica total Si tiene escalera, se considerará el peso de la escalera. Realizar la tabla con referencias Calcula coordenadas de centro de masa de los ascensores

DANIELA GARCIA C.I. 27948810
