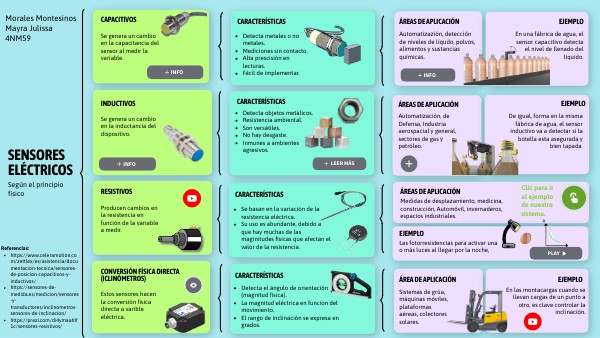

Morales Montesinos Mayra Julissa 4NM59
CAPACITIVOS
EJEMPLO
CARACTERÍSTICAS
ÁREAs DE APLICACIÓN
En una fábrica de agua, el sensor capacitivo detecta el nivel de llenado del líquido.
Automatizazión, detección de niveles de líqudo, polvos, alimentos y sustancias químicas.
Se genera un cambio en la capacitancia del sensor al medir la variable.
- Detecta metales o no metales.
- Mediciones sin contacto.
- Alta prescisión en lecturas.
- Fácil de implementar.
Info
Info
CARACTERÍSTICAS
INDUCTIVOS
EJEMPLO
ÁREAs DE APLICACIÓN
- Detecta objetos metálicos.
- Resistencia ambiental.
- Son versátiles.
- No hay desgaste.
- Inmunes a ambientes agresivos.
De igual, forma en la misma fábrica de agua, el sensor inductivo va a detectar si la botella esta asegurada y bien tapada.
Automatización, de Defensa, Industria aerospacial y general, sectores de gas y petróleo.
Se genera un cambio en la inductancia del dispositivo.
SENSORES ELÉCTRICOS
Leer más
Info
Según el principio físico
Clic para ir al ejemplo de nuestro sistema.
ÁREAs DE APLICACIÓN
RESISTIVOS
CARACTERÍSTICAS
Medidas de desplazamiento, medicina, construcción, Automóvil, invernaderos, espacios industriales.
Producen cambios en la resistencia en función de la variable a medir.
- Se basan en la variación de la resistencia eléctrica.
- Su uso es abundante, debido a que hay muchas de las maginitudes fisicas que afectan el valor de la resistencia.
EJEMPLO
Las fotorresistencias para activar una o más luces al llegar por la noche,
Referencias:
- https://www.celeramotion.com/zettlex/es/asistencia/documentacion-tecnica/sensores-de-posicion-capacitivos-y-inductivos/
- https://sensores-de-medida.es/medicion/sensores-y-transductores/inclinometros-sensores-de-inclinacion/
- https://prezi.com/di4ymaahlf1c/sensores-resistivos/
Play
CONVERSIÓN física DIRECTA (Iclinómetros)
CARACTERÍSTICAS
ÁREA DE APLICACIÓN
EJEMPLO
- Detecta el ángulo de orientación (magnitud física).
- La magnitud eléctrica en funcion del movimiento.
- El rango de inclinación se expresa en grados.
En las montacargas cuando se llevan cargas de un punto a otro, es clave controlar la inclinación.
Sistemas de grúa, máquinas móviles, plataformas aéreas, colectores solares.
Estos sensores hacen la conversión física directa a varible eléctrica.
TIPOS DE TERMOPARES
¿QUÉ ES?
Existen diferentes combinaciones de metales o calibraciones para adaptarse a diferentes aplicaciones.
Es un sensor para medir la temperatura.
Leer más
Leer más
FUNCIONAMIENTO
Mecanismo de medida de temperatura.
Termopar tipo K
TERMOPAR
Para nuestro sistema se utiliza un termopar del tipo K
Ver
EN NUESTRO SISTEMA DE ADQUISICIÓN DE DATOS: TERMÓMETRO DIGITAL
DATOS TÉCNICOS
Termopar con cable
Modelo TC40
Ver
Mas aplicaciones:
Referencias:
- https://www.logicbus.com.mx/termopares.php
- https://www.tc-sa.es/termopares/tipo-k-termopar.html
- https://dewesoft.com/es/daq/temperatura-medicion-termopar-sensores#:~:text=Plantas%20de%20energ%C3%ADa%20el%C3%A9ctrica%20(la,Fabricaci%C3%B3n%20de%20alimentos%20y%20bebidas.
TERMÓMETRO DIGITAL en el mercado:
Ejemplo de un termómetro con termopar
Enlace
Detectan diferentes magnitudes físicas.
Características
transductores
Son dispositivos fundamentales (sensores) para los sitemas de control y automatización.
Como se explicó, un transductor es el conjunto de un sensor con electrónica adicional. Lo podemos considerar como familia de los sensores, pero más completo, capaz de transformar las magnitudes.
Transforman magnitudes físicas a señales eléctricas.
sensor vs transductor
Expliquemos la diferencia entres estos dos dispositivos, Bien, un sensor lo que hace es detectar la magnitud, pero no entrega nada; en cambio un transductor nos va a entregar un señal. Si tenemos un sensor y lo juntamos con un circ uito electrónico, obtenemos entonces un sistema que detecta una magnitud y nos proporciona una señal.
flexibilidad.
TransduCtores
¿Son familia de los sensores?
Proceso:
Ejemplo
1. magnitud detectada por el sensor: es el sonido.
Una de sus aplicaciones donde podemos observar este dispositivo son en los ultrasonidos.
2. viaja a través del transductor
3. se convierte en una señal eléctrica.
Transductor de ecografía
Más ejemplos
Transductores
https://www.pce-iberica.es/instrumentos-de-medida/sistemas/transductores.htm https://www.aeisa.com.mx/transductor-que-es-y-para-que-sirve/ https://www.editores-srl.com.ar/empresa/silge/20210614_funciones_y_caracteristicas_de_los_transductores https://www.cancer.gov/espanol/publicaciones/diccionarios/diccionario-cancer/def/transductor-de-ecografia
Referencias bibliográficas
Más sobre sensores y transductores
COMPARADOR
¿Qué son?
tipos de amplificadores
Dentro de la instrumentacion, tenemos señales que muhcas veces no están en el rango adecuado, por ello se recurre a un tratamiento para poder manipular y configurar la señal.
INVERSOR
Los amplificadores se pueden configurar de diferentes formas.
NO INVERSOR
SUMADOR
Amplificadores operacionales desde cero!
RESTADOR
resistencia de entrada infinita
características
Amplificadores Operacionales
Son circuito integrados, que se alimentan de fuentes positivas y negativas.
corriente de salida grande
En los sistemas de Adquisición de Datos
ganancia de tencion es infinita
Sensor de temperatura utilizando Amplificador Operacional
¿para qué sirven?
Comparador
Comunmente utilizados para circuitos de retroalimentación.
Para nuestro sistema de adquisicon de datos, el amplificador operacional que se utiliza es un comparador, ya que de acuerdo a la temperatura medida compara y arroja la señal en grados.
Más sobre amplificadores
ejemplo
¿Qué es un amplificador operacional.?
Dentro de un Sistema de Adquisición de datos.
Amplificador operacional Mecatrónica LATAM.
3. https://umh1221.edu.umh.es/wp-content/uploads/sites/266/2013/05/Pr%C3%A1ctica-6.-Operacionales-Laboratorio.pdf 4. https://www.diarioelectronicohoy.com/blog/el-amplificador-operacional
1. https://blog.330ohms.com/2020/07/27/que-es-un-amplificador-operacional/ 2. https://amplificadoresoperacionalesitmmina.wordpress.com/tipos-de-amp-op/
referencias bibliográficas
