CONFORMACION DE LA RED TELEFONICA

RED TELEFÓNICA del usuarioDESDE LA CENTRAL CO HASTA LA LDI

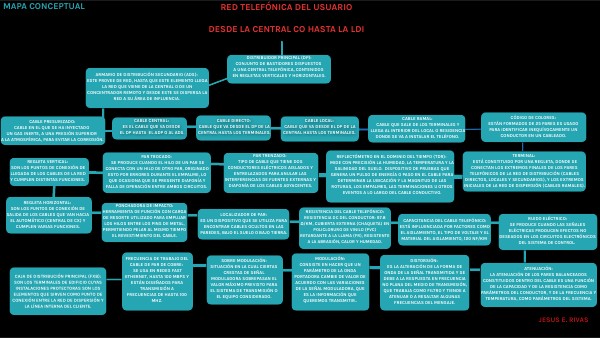

MAPA CONCEPTUAL

Distribuidor principal (DP):Conjunto de bastidores dispuestos a una central telefónica, contenidos en regletas verticales y horizontales.

Armario de distribución secundario (ADS): este provee de red, hasta que este elemento llega la red que viene de la central o de un concentrador remoto y desde este se dispersa la red a su área de influencia.

Código de colores: están formados de 25 pares es usado para identificar inequívocamente un conductor en un cableado.

Cable ramal: Cable que sale de los terminales y llega al interior del local o residencia donde se va a instalar el teléfono.

Cable central: Es el cable que va desde el DP hasta El ADP o al ADS.

Cable local: Cable que va desde el DP de la central hasta los terminales.

cable directo: Cable que va desde el DP de la central hasta los terminales.

Cable presurizado: Cable en el que se ha inyectado un gas inerte, a una presión superior a la atmosférica, para evitar la corrosión.

Terminal: está constituido por una regleta, donde se conectan los extremos finales de los pares telefónicos de la Red de Distribución (cables directos, locales y secundarios), y los extremos iniciales de la Red de Dispersión (cables ramales).

Par trenzado: tipo de cable que tiene dos conductores eléctricos aislados y entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.

Par trocado: Se produce cuando el hilo de un par se conecta con un hilo de otro par, originado esto por errores durante el empalme, lo que ocasiona que se presente diafonía y falla de operación entre ambos circuitos.

Reflectómetro en el dominio del tiempo (TDR): mide con precisión la humedad, la temperatura y la salinidad del suelo. dispositivo de pruebas que genera un pulso de energía o paso en el cable para determinar la ubicación y la magnitud de las roturas, los empalmes, las terminaciones u otros eventos a lo largo del cable conductivo.

Regleta vertical: Son los puntos de conexión de llegada de los cables de la red y cumplen distintas funciones.

Regleta horizontal: Son los puntos de conexión de salida de los cables que van hacia el automático (Central de Cx) y cumplen varias funciones.

Ponchadora de impacto: Herramienta de punción con carga de resorte utilizado para empujar los hilos entre los pins de metal, permitiendo pelar al mismo tiempo el revestimiento del cable.

Resistencia del cable telefónico: Resistencia DC del conductor: 97.8 Ω/km, Cubierta externa (chaqueta) en policloruro de vinilo (PVC) retardante a la llama (FR), resistente a la abrasión, calor y humedad.

Localizador de par: es un dispositivo que se utiliza para encontrar cables ocultos en las paredes, bajo el suelo o bajo tierra.

Ruido eléctrico: se produce cuando las señales eléctricas producen efectos no deseados en los circuitos electrónicos del sistema de control.

Capacitancia del cable telefónico: Está influenciada por factores como el aislamiento, el tipo de voltaje y el material del aislamiento, 120 nF/km

Frecuencia de trabajo del cable de par de cobre: Se usa en redes fast ethernet, hasta 100 Mbps y están diseñados para transmisión a frecuencias de hasta 100 MHz.

Modulación: consiste en hacer que un parámetro de la onda portadora cambie de valor de acuerdo con las variaciones de la señal moduladora, que es la información que queremos transmitir..

Distorsión: es la alteración de la forma de onda de la señal transmitida y se debe a la respuesta en frecuencia no plana del medio de transmisión, que trabaja como filtro y tiende a atenuar o a resaltar algunas frecuencias del mensaje.

Sobre modulación: Situación en la cual ciertas crestas de señal moduladora sobrepasan el valor máximo previsto para el sistema de transmisión o el equipo considerado.

Atenuación: la atenuación de los pares balanceados constituidos dentro del cable es una función de la capacidad y de la resistencia como parámetros del conductor, y de la frecuencia y temperatura, como parámetros del sistema.

Caja de distribución principal (FXB): son Los terminales de edificio cuyas instalaciones protectoras son los elementos que sirven como punto de conexión entre la red de dispersión y la línea interna del cliente.
