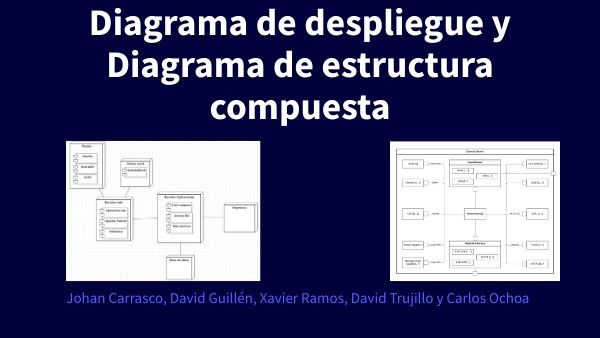

Diagrama de despliegue y Diagrama de estructura compuesta

Johan Carrasco, David Guillén, Xavier Ramos, David Trujillo y Carlos Ochoa

Agenda

3. Referencias

2. Diagrama de estructura compuesta

1. Diagrama de Despliegue

1.1. Conceptos básicos

2.1. Conceptos básicos

1.2. Video de ejemplo

2.2. Video de ejemplo

1.3. Ventajas

2.3. Ventajas

1.4. Ejemplo

2.4. Ejemplo

Diagrama de Despliegue

1.1 Conceptos básicos: diagrama de despliegue

• Se utilizan para visualizar los procesadores/ nodos/dispositivos de hardware de un sistema, los enlaces de comunicación entre ellos y la colocación de los archivos de software en ese hardware.
• Muestra la arquitectura de ejecución de un sistema
• Usando estos diagramas se puede entender cómo el sistema se desplegará físicamente en el hardware.
• Ayudan a modelar la topología de hardware de un sistema

1.1 Conceptos básicos: diagrama de despliegueNotaciones y elementos de un diagrama de despliegue

• Nodo: es representado como un cubo, es una entidad física que ejecuta uno o más componentes. Puede representar un elemento de hardware o de software.

1.1 Conceptos básicos: diagrama de despliegueNotaciones y elementos de un diagrama de despliegue

• Artefactos: son elementos concretos que son causados por un proceso de desarrollo. Ejemplos de artefactos son las bibliotecas, archivos, archivos de configuración, archivos ejecutables, etc.

1.1 Conceptos básicos: diagrama de despliegueNotaciones y elementos de un diagrama de despliegue

• Asociación de Comunicación: está representado por una línea sólida entre dos nodos. Muestra el camino de la comunicación entre los nodos.

1.1 Conceptos básicos: diagrama de despliegueNotaciones y elementos de un diagrama de despliegue

• Dispositivos: un dispositivo es un nodo que se utiliza para representar un recurso físico computacional en un sistema. Un ejemplo de un dispositivo es un servidor de aplicaciones.

1.2 Videos de Diagrama de Despliegue

• https://www.youtube.com/watch?v=NSB0ATJUavA
• Video con un ejemplo: https://www.youtube.com/watch?v=g_n-AGtFv3c

1.3 Ventajas Diagrama de Despliegue

• Permite identificar nodos y sus relacions con los que se trabajan de manera más sencilla
• Representa la arquitectura física de la red de manera clara y sencilla
• Da una visión global a los diagramas
• Describe una vista estática del sistema
• Se relacionan con los diagramas de componentes

Ejemplo diagrama de despliegue

En este ejemplo de un diagrama de despliegue podemos observar como una usuario mediante un navegador web se conecta a la red. En este caso vemos como se usan nodos y

Diagrama de Estructura Compuesta

Conceptos

• El diagrama de estructura compuesta parte de un diagrama de clases pero este permite explicar a mayor detalle la estructura interna de las clases
• De igual manera permite el uso de conectores, actores y mostrar la interacción que tienen las clases y elementos de la aplicación con elementos externos del sistema

Componentes

• Terminador
• Nodo circular o rectangular
• Actor
• Clase
• Parte
• Puerto
• Interfaz
• Conector

2.1 Conceptos básicos: Diagrama de Estructura CompuestaElementos de un Diagrama de Estructura Compuesta

Terminador

Señala los puntos de inicio y finalización

Nodo circular o rectangular

Sirve para mostrar eventos

2.1 Conceptos básicos: Diagrama de Estructura CompuestaElementos de un Diagrama de Estructura Compuesta

Actor

Representa al usuario

Clase

Junta los objetos con comportamientos o propiedades comunes

2.1 Conceptos básicos: Diagrama de Estructura CompuestaElementos de un Diagrama de Estructura Compuesta

Parte

Funciona como una instancia de ejecución de interfaces o clases

Puerto

Sirve como punto de interacción

2.1 Conceptos básicos: Diagrama de Estructura CompuestaElementos de un Diagrama de Estructura Compuesta

Interfaz

Detalla el comportamiento que se ha de cumplir

Conector

Muestra la comunicación entre las partes

2.2 Videos de Diagrama de Estructura Compuesta

• https://www.youtube.com/watch?v=uGrpvuruFtw&ab_channel=GabrielFlores-Rozas
• Video con un ejemplo: https://www.youtube.com/watch?v=ExCTyFtp6BQ&ab_channel=AveCoders

2.3 Ventajas Diagrama Estructura Compuesta

• Mejora a que los usuarios entiendan el estado del sistema
• Minimiza la estrucutra interna de varias clases, interfaces, componentes y sus interacciones
• Detalla las arquitecturas de la ejecución y patrones de uso dentro de diagramas estáticos
• Brindan información a los usuarios de como optimizar y solucionar los problemas del sistema

2.4

Ejemplo Diagrama de Estructura Compuesta

2.4: Ejemplo Diagrama de Estructura Compuesta

• Desarrolle el diagrama de estructura compuesta para el proceso de inscripción de un estudiante en un semestre de la Universidad de las Américas.

2.4: Ejemplo Diagrama de Estructura Compuesta (Solución):

3. Referencias

• Creately. (18 de Octubre de 2022). La Guía Fácil de los Diagramas de Despliegue UML: Creately. Obtenido de Creately: https://creately.com/blog/es/diagramas/tutorial-de-diagrama-de-despliegue/
• EdrawMax. (2021). Composite Structure Diagram Explained. Obtenido de EdrawMax: https://www.edrawmax.com/article/composite-structure-diagram-explained.html

• Tutorial sobre diagramas de estructura compuesta. (s/f). Lucidchart. Recuperado el 10 de noviembre de 2022, de https://www.lucidchart.com/pages/es/diagrama-de-estructura-compuesta-uml
