Diagramas de fase, sustancias puras, soluciones ideales y no ideales.

diagrama de fase compuesto puro

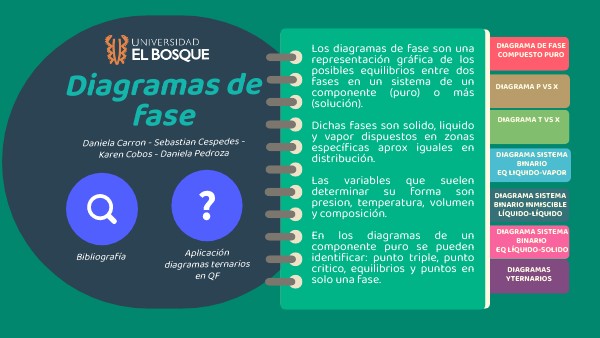

Los diagramas de fase son una representación gráfica de los posibles equilibrios entre dos fases en un sistema de un componente (puro) o más (solución). Dichas fases son solido, liquido y vapor dispuestos en zonas específicas aprox iguales en distribución. Las variables que suelen determinar su forma son presion, temperatura, volumen y composición. En los diagramas de un componente puro se pueden identificar: punto triple, punto critico, equilibrios y puntos en solo una fase.

Diagramas de fase

Diagrama P vs x

Diagrama t vs x

Daniela Carron - Sebastian Cespedes - Karen Cobos - Daniela Pedroza

Diagrama sistema binarioeq liquido-vapor

Diagrama sistema binario inmisciblelíquido-líquido

Diagrama sistema binario eq líquido-solido

Aplicación diagramas ternarios en QF

Bibliografía

diagramas yternarios

,k

diagrama de fase compuesto puro

Las línes discontinuas o punteadas en el diagrama representan la relación P-X de la solución si tuviese comportamiento ideal

Diagrama P vs x

Diagrama t vs x

• A medida que aumenta la composición del cloroformo aumenta su presión vapor.
• A medida que disminuye la composición de la acetona aumenta su presión de vapor.
• La P° del coloformo es de 285 torr aproximadamente.
• La P° de la acetona es de 340 torr aproximadamente
• Representa la presión total de la disolución (PvA + PvC)

Diagrama sistema binarioeq liquido-vapor

Diagrama sistema binario inmisciblelíquido-líquido

Diagrama sistema binario eq líquido-solido

Diagrama de fase presión(P) - composición (X) solución acetona-cloroformo

diagramas yternarios

zoom

diagrama de fase compuesto puro

El punto triple en este ejemplo se ubica en la temperatura de 113,6 °C

Diagrama P vs x

saber más

Diagrama t vs x

Su punto de fusión es 113,6 °C y el de ebullición es 184.4°C los cuales ocurren a 1atm de presión

Diagrama sistema binarioeq liquido-vapor

Diagrama sistema binario inmisciblelíquido-líquido

Diagrama sistema binario eq líquido-solido

El punto crítico que se observa en la máxima presión y temperatura del gráfico

Diagrama de fase presion vs composición yodo puro

diagramas yternarios

saber más

diagrama de fase compuesto puro

Este diagrama se leerá con respecto al benceno en el líquido (Xa) y en el vapor (Ya)

Diagrama P vs x

Diagrama t vs x

• Se aprecia una linea de vapor saturado (punto de rocio).
• La línea de líquido saturado corresponde al punto de burbuja.
• La region dispuesta entre las linead de vapor y líquido saturado corresponde a la región vapor-líquido mezclados.
• El bemceno tiene la menos temperatura de ebullición por lo que es más volátil.

Diagrama sistema binarioeq liquido-vapor

Diagrama sistema binario inmisciblelíquido-líquido

zoom

Diagrama sistema binario eq líquido-solido

Diagrama de fase temperatura(T) - composición (X) benceno (A)-tolueno(B)

diagramas yternarios

diagrama de fase compuesto puro

Diagrama P vs x

Este diagrama es similar al anterior, en donde se observa un equilibrio entre las fases líquido-vapor

Diagrama t vs x

Diagrama sistema binarioeq líquido-vapor

Se hace hervir un líquido de composicion X dando lugar a un vapor con la misma composición de dicho líquido

Diagrama sistema binario inmisciblelíquido-líquido

Diagrama de fase temperatura(T) - composición (X) Metanol - Acetato de etilo

Diagrama sistema binario eq líquido-solido

+info

diagramas yternarios

diagrama de fase compuesto puro

Diagrama de fases de dos líquidos semi miscible

Diagrama P vs x

Este sistema se caracteriza por tener una region concava

Diagrama t vs x

+info

+info

Diagrama sistema binarioeq liquido-vapor

Diagrama sistema binario inmisciblelíquido-líquido

A bajas temperaturas la miscibilidad de los liquidos dependera de sus concentraciones

Diagrama sistema binario eq líquido-solido

diagramas yternarios

Diagrama de fases de ibuprofeno;timol

Este sistema se conoce como eutéctico simple

Diagrama P vs x

+info

Diagrama t vs x

A mayor temperatura es mas probable que solo se observe una sola fase correspondiente a la líquida

Diagrama sistema binarioeq liquido-vapor

Diagrama sistema binario inmisciblelíquido-líquido

En este caso se observa que se tienen puntos peritécticos

Diagrama sistema binario eq líquido-solido

En estos diagramas de flujo se pueden observar reacciones invariables

diagramas yternarios

+info

+info

Diagramas de fase

¿Cómo se leen los diagramas ternarios?

+info

Diagramas ternarios ¿Qué son? y ¿Cuál es su utilidad?

+info

Aplicaciones de los diagramas ternarios

La figura 12 representa cuatro trayectorias de incorporación de soluciones de hidróxido de sodio a un volumen dado de aceite vegetal o la adición del aceite vegetal a cuatro soluciones de sosa, de diferente concentración cada una, los puntos rojos en cada línea corresponden a la proporción estequiométrica de sosa y aceite donde ocurre la saponificación.

En la química farmacéutica

+info

Fuentes Bibliográficas

Dìaz, S (2016) Vehiculizaciòn de la Vitamina F en un sistema ternario para un producto dermocosmetico.

Donoso, E (s.f.) Ciencia de los materiales: Diagramas de fase.

Novelo, A & Gracia, J (2010) Trayectorias en diagramas ternarios Educ. quím., 21(4), 300-305, 2010. © Universidad Nacional Autónoma de México, ISSN 0187-893-X

Cardona, Carlos Ariel, Navarro, Iván Ricardo, & Matallana, Luis Gerónimo. (2006). MEDICIÓN DEL EQUILIBRIO LIQUIDO-VAPOR DEL SISTEMA METANOL-ACETATO DE METILO A 580 mmHg. Revista Colombiana de Química, 35(1), 19-27

Cazon, N. (s.f). Diagrama de Fases - Análisis de cambios de fase. Educacion tierra del fuego.

Benitez, C. 2015. Diagrama de fase. Slideshare

Martinez, A. (2015) Equilibrio de fase: líquido - vapor para mezclas binarias.
