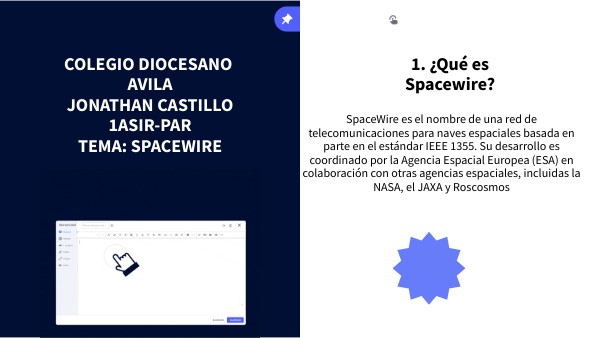

COLEGIO DIOCESANO AVILA JONATHAN CASTILLO 1ASIR-PAR TEMA: SPACEWIRE

1. ¿Qué es Spacewire?

SpaceWire es el nombre de una red de telecomunicaciones para naves espaciales basada en parte en el estándar IEEE 1355. Su desarrollo es coordinado por la Agencia Espacial Europea (ESA) en colaboración con otras agencias espaciales, incluidas la NASA, el JAXA y Roscosmos

Haz clic en previsualizar

3. ¿Quién utiliza spacewire?:

Avanza por las páginas

2. ¿Qué tipo de tecnología en la transferencia de datos? Los nodos se conectan a través de conexiones serie punto a punto, con baja latencia y en modo full-duplex. Cubre dos de los siete niveles del estándar de interconexión de sistemas abiertos para redes de comunicación (enlace físico y de datos). utiliza comunicación asíncrona y permite velocidades entre 2 y 400mbit/S.

utilizado principalmente por la ESA, pero también por la NASA, JAXA, Roscosmos, la Agencia Espacial china y otras organizaciones y empresas. Algunos proyectos que hacen uso del estándar SpaceWire son por ejemplo Rosetta, Bepicolombo, Mars Express y el Telescopio Espacial James Webb. Además, varias agencias espaciales dentro de la CCSDS están trabajando para incluir en el estándar SpaceWire dos niveles más del modelo OSI (red y transporte).

La Agencia Espacial Europea

organización internacional dedicada a la exploración espacial, ​ Fue constituida el 31 de mayo de 1975.​

2000 empleados

6680M

con 22 Estados miembros.​ Fue constituid

PRESUPUESTOS

+ info

+ info

Haz clic en previsualizar

Avanza por las páginas

1:

¿Cómo es su arquitectura?

2:

transferencia

Haz clic en previsualizar

1.Objetivos de red y 2.objetivos del protocolo/protocolos

Avanza por las páginas

1:

Comparte

¡Esta red envía paquetes de datos de longitud variable de manera confiable a alta velocidad. Enruta los paquetes mediante el enrutamiento de agujeros de gusano . A diferencia de Token Ring u otros tipos de redes de área local

2:

Tiene objetivos como Futurebus y sus derivados Interfaz coherente escalable (SCI) e InfiniBand . El sistema de enrutamiento de paquetes de IEEE 1355 también es similar a VPLS y utiliza un esquema de etiquetado de paquetes similar a MPLS.

3.

¡ID de protocolo Nombre Descripción 1 Protocolo de acceso a memoria remota ( RMAP ) utilizado para acceder de forma remota / alterar la configuración de registro de los dispositivos 2 Protocolo de transferencia de paquetes CCSDS [6] un protocolo común utilizado para enviar telecomandos y recibir telemetría 238 Propuesta de protocolo de entrega de datos confiable ( RDDP ) utilizado en GOES-R 239 Protocolo universal de transferencia en serie ( STUP ) Utilizado en SMCS-332 ASIC

Haz clic en previsualizar

Especificaciones de Spacewire:

1:

¡Creado por Agencia Espacial Europea Velocidad 2,0–400 Mbit / s Estilo De serie Interfaz de conexión en caliente sí Interfaz externa sí

2:

Avanza por las páginas

Tipo Conector de datos Historial de producción Diseñador Agencia Espacial Europea Especificaciones generales Conectable en caliente sí Externo sí Señal de audio No Señal de video No Patas 9 Conector Micro-Dte

Haz clic en previsualizar

Avanza por las páginas

3:

Señal de datos si Bitrate 2,0-400 Mbit /s Protocolo De serie Extender con el rodillo Alfiler Nombre Descripción Pin1 DIN+ Datos en po Pin2 SIN+ Estroboscópico en pos Pin3 Escudo inerior Suelo Pin4 Sur Strobe out Neg. Pin 5 DOUT - Salida de datos Neg. Pin 6 ESTRUENDO Datos en Neg. Pin 7 PECADO Estroboscópico en Neg Pin 8 SOUT+ Strobe out Pos. Pin 9 DOUT+ Pos dee Salida de datos .

Haz clic en previsualizar

Capas de interconexión

1:

Capa de señal :

Avanza por las páginas

2:

Capa de personaje:

3:

Capa de intercambio :

4:

Capa de paquete común:

5:

Capa de transacción :

Rebanada: DS-SE-02: Rebanada: TS-FO-02: Rebanada: HS-SE-10: Rebanada: HS-FO-10:

Haz clic en previsualizar

flujo de datos / simulación/ interceptación .

Avanza por las páginas

1:

¡Listo!

Comparte

2:

Haz clic en previsualizar

Diagrama de flujo entre máquinas/ capas

1:

¡Listo!

Avanza por las páginas

2:

Comparte

Haz clic en 'listo' para publicar tu creación y verla a pantalla completa.

Haz clic en previsualizar

Bibliografia/ referencias

Avanza por las páginas

• Referencias
• ^ "Guía del usuario de SpaceWire" (PDF) . Star-dundee.com . Consultado el 27 de octubre de 2019 . capítulo 3.3.5
• ^ "Personajes de SpaceWire" . Star-dundee.com . Consultado el 28 de octubre de 2018 .
• ^ "Enrutador SpaceWire 10x tolerante a la radiación" (PDF) . Gaisler.com . Consultado el 28 de octubre de 2018 .
• ^ "¿Quién usa SpaceWire? - STAR-Dundee" . Star-dundee.com . Consultado el 28 de octubre de 2018 .
• ^ Dr. Barry M Cook; Paul Walker. "Ethernet sobre SpaceWire - problemas de software" . 4links.co.uk, pág. 2
• ^ "Protocolo de transferencia de paquetes espaciales" (PDF) . Public.ccsds.org . Consultado el 28 de octubre de 2018 .
