CCTV TOWER

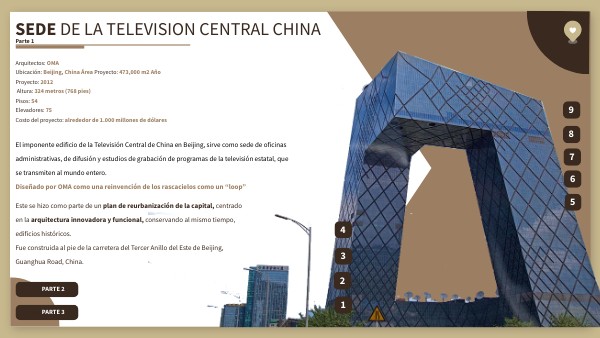

SEDE DE LA TELEVISION CENTRAL CHINA

Parte 1

Arquitectos: OMAUbicación: Beijing, China Área Proyecto: 473,000 m2 Año Proyecto: 2012 Altura: 324 metros (768 pies) Pisos: 54 Elevadores: 75 Costo del proyecto: alrededor de 1.000 millones de dólares

El imponente edificio de la Televisión Central de China en Beijing, sirve como sede de oficinas administrativas, de difusión y estudios de grabación de programas de la televisión estatal, que se transmiten al mundo entero.Diseñado por OMA como una reinvención de los rascacielos como un “loop”

Este se hizo como parte de un plan de reurbanización de la capital, centrado en la arquitectura innovadora y funcional, conservando al mismo tiempo, edificios históricos.Fue construida al pie de la carretera del Tercer Anillo del Este de Beijing, Guanghua Road, China.

parte 2

parte 3

El edificio que posee códigos antisísmicos modernos, fue construido en hormigón armado y acero. Tiene en su fachada un revestimiento de paneles de vidrio que brindan una protección solar del 70%, y una red irregular visible de columnas en acero que le brindan un soporte estructural.2

CCTV desafía la búsqueda típica del rascacielos de una gran altura final.

Creciendo desde una plataforma común, dos torres se inclinan la una hacia la otra y eventualmente se unen en una dirección perpendicular, de 75 metros en voladizo. La estructura de la sede de CCTV, y las fuerzas que actúan en ella, son visibles en su fachada: una red de diagonales que se hace más densa en las zonas de mayor estrés, y más flexibles y más abiertos en las áreas que requieren menos apoyo.

El vestíbulo principal de 10.000 m2, en la Torre 1, es un atrio que se extiende tres plantas bajo tierra y otras tres sobre el nivel del suelo.

La Torre 2 tiene una altura de 210m distribuidos en 44 plantas y una huella de 40x52m, 2.000m2.

El edificio más pequeño alberga el Centro Cultural De televisión (TVCC). Este dispone de un hotel, un centro de visitantes, un teatro público grande e instalaciones de conferencia y exposiciones con 1500 asientos.

SEDE DE LA TELEVISION CENTRAL CHINA - INTERIOR

Crítica Arquitectónica A La Sede De La Televisión Central De China -CCTV

Parte 2

La sede de la Televisión de China, CCTV es un edificio que ha generado mucha controversia, no solo en el campo de la arquitectura, también en la ingeniería y la psicología.

El jurado declaró: "En lugar de competir por estilo y altura máxima a través de una torre tradicional de dos dimensiones hacia el cielo, el CCTV representa una experiencia realmente tridimensional, que culminó con un voladizo de 75 metros." Se han desarrollado varias criticas a lo largo de los años,por ejemplo.

POR PARTE DE INTERNAUTAS

Edificio emblemático.

Hay que ver la foto¿ es una torre?.La torre de la televisión es sede de la CCTV, la televisión pública de China. Es una obra del arquitecto Rem Koolhaas, que la describe como "sexo femenino". Tiene una estructura compleja que se elevará a 234 metros de altura y 51 pisos. El edificio principal no es una torre tradicional, sino un bucle continuo de cinco secciones horizontales y verticales, con una superficie de 381,000 metros cuadrados. El complejo incluía un hotel que se quemó por completo antes de su inauguración, y del que sólo queda su estructura. Los bomberos tardaron 30 días en apagarlo, motivo por el que en Pekín le llamaban "antorcha olímpica". La causa del incendio fue uno de los miles de petardos y fuegos artificiales que se queman para celebrar el año nuevo chino. Una torre emblemática, situada en la zona de los rascacielos, en la zona moderna de pekin, céntrico muy cerca del MERCADO DE LA SEDA y mi Hotel Jianguo 4*Superior en pekin.

La torre CCTV es la sede del China Central Television Headquarters, la televisión nacional de China, ubicada en Beijing. El edificio es una peculiar tira que se va plegando formando voladizos de dimensiones impresionantes que se recortan en el cielo. El edificio fue diseñado por el conocido arquitecto Rem Koolhaas, uno de los arquitectos de la vanguardia moderna. El CCTV fue terminado en el año 2008 acorde con los juegos Olímpicos de Beijing y el proyecto inicial contaba con un segundo edificio, el Television Cultural Center, que fue destruido por un incendio este mismo año. Especial Para los amantes de la arquitectura, una obra imperdible de la vanguardia del siglo XXI.

La torre CCTV es la sede del China...

CONTROVERSIAS

La polémica del edificio de la CCTV se da por varios factores, uno de ellos debido al cliente, la organización de medios CCTV es ampliamente considerada como un proveedor de propaganda del gobierno, se habló en su momento sobre comisiones para el desarrollo del proyecto. Por otro lado, un incendio en el 2009 de un edificio de 159 metros y 44 pisos adyacente al complejo de la CCTV, fue ocasionado debido a fuegos artificiales ilegales organizados por la cadena, para marcar el final del Año Nuevo Lunar. Un bombero murió y otros ocho resultaron heridos.

El desastre se convirtió en un episodio vergonzoso para la CCTV, su jefe a cargo fue reemplazado en medio de una investigación de alto nivel con 20 personas sentenciadas a prisión. La obra también fue criticada por su alto costo, la demora en la construcción y la forma de su silueta, con planteamientos en su momento sobre el significado de la arquitectura y lo que podía lograr. En China el edificio fue comparado con la silueta de una persona en cuclillas sentada en el inodoro.

Ver

NUESTRAS CRITICAS

Si biene s un edifico polemico, nos hace cuestionarnos como la aqruitectura influye de manera politica en un sector y como esta se puede juzgar mas haya de su diseño y funcionalidad, si no, tambien con su intencion. Siendo un edifcio iconico, con una solucion estructural impleclabe, un diseño geometrico el cual es agradable a la vista, como arquitectas nos llama la atencion la manera de geometrizacion del edifccio y como este lo resuelve, algo con lo que concordamos es que se volvio un refrente de la zona y esto nos ayuda a ver como la arquitectura es un gran factor para el sector urbano y como un buen disñeo, un buen edificio puede volverse refrente de uan zona o país.

Un punto malo que le vemos y nostros tomamos en cuenta es su funcionalidad, si bien este edifico se realizo con el proposito de ser la cede de oficinas de la Television China, por sus grandes paneles y la entrada de tanta luz, no es un elemento muy factible para los que trabajan ahí.

VARIABLES DE CONCEPTO

Parte 3

Con lo expuesto en las anteriores partes, en esta ultima vamos a anilzar la CCTV TOWER tomando en cuenta los siguientes conceptos:Curva Exo_ Estructura Luz Intercesión del Edificio Bioclimatismo Geometría Paisajismo Conclusion Bibliografias

CURVA

Analizando el edifcio y con la investigación anterior, podemos decir que este edifcio no presenta una curva en su estructura y en su interios; hablando de su exterior podemos ver un rascasielos con algulos y lienas rectas, citando con forma de "Z INVERTIDA" aparte de una red en diagonales que hace más densa las zonas de mayor estrés y asu vez mas felxible, teniendo su altura maxima en la Torre 2 de 210m, parte de tener la forma de la placa mariposa que fue adaptada para suavizar las esquinas y hablando de su ineterior podemos detacar las estructuras en diagonales con las que cuenta, formando un armazon.Asi que podemos decir que no muestra una curva, si no muestra formas rectas y lienas perpendiculares.

EXO ESTRCUTURA

Un sistema de exoesqueleto de rejillas diagonales ha sido adoptado sobre las caras externas del edificio para dar una estructura de bucle que se opondrá a la gravedad y cualquier fuerza lateral. La colocación de las columnas y tubos diagonales refleja la distribución de fuerzas en la piel superficial del edificio. Las columnas de las rejillas diagonales tienen el mismo ancho expuesto, pero la profundidad varía según la carga, mientras que las diagonales son todas vigas de placa de 1m x 60 cm, con la única variación del grosor del acero. El edificio esta diseñado rompiendo los códigos de diseño chinos para tal estructura, pero fue aceptado el sistema al tratarse de un diseño tan innovador.

LUZ

La CCTV TOWER cuenta con que la superficie ha sido cubierta con cristal en su totalidad, y en todas las fachadas la estructura, esto permite una gran iluminacion en su ineterior, completendado con las aramduras, aparte de que estos paneles son de vidrio de alto rendimiento con proteccion del 70%. Un problema el cual visto por las criticas, es que el exeso de luz no es bueno para un ambiente laboral en las oficinas del edificio.Contando igual con luz artifical de manera discreta y sutil en su ineterior Podemos decir que gracias al diseño de la superficie cubirta con crital, ayuda al edifcio a contar con un aprovechamiento enorme de luz natural por todoas las direcciones, aunque mucha iluminacion va encontra de la funcionalidad en un sector del edificio.

INTERSECCIÓN DEL EDIFCIO

Creciendo desde una plataforma común, dos torres se inclinan la una hacia la otra y eventualmente se unen en una dirección perpendicular, de 75 metros en voladizo. El edificio fue construido uniendo tres volúmenes que crearon un volumen final único. Koolhaas imaginó un edificio cuya forma tridimensional ofreciera al personal de CCTV poder realizar las funciones dentro de “un bucle continuo”

BIOCLIMATISMO

Conforme a nuestra investigación no encontramos nada referente a este tema en el diseño, ni estructuralmente, el unico dato fue:La estructura de la fachada híbrida autoportante cuenta con paneles de vidrio de alto rendimiento con una protección solar del 70 %, Si bien es un edifcio clave en Bejin, no cuenta con sistemas amigables para el ambiente

GEOMETRÍA

El edificio consta de dos altas torres en forma de L, unidas en la cima y en la base en un ángulo que forma un lazo, y que ha sido descrito como una cruz en Z. Teniendo formas principales la L y la Z Dos torres inclinadas a 6°, de 234 y 210 metros cada una, son 'dobladas' a 90° en la parte superior e inferior, para formar un tubo continuo y así unir la estructura completa que deja un gran espacio abierto en su interior. El voladizo o puente en la parte superior, consta de 9 y 13 plantas respectivamente.

PAÍSAJISMO

El edificio de la CCTV formaba parte de un parque para los medios de comunicación, destinado a crear un paisaje de espectáculos públicos, zonas de rodaje al aire libre y estudios de producción, como una extensión del eje central verde del CBD (Central Business District) Algo repetitivo en nuestra investigacion es que la construccion del edifcio fue un detonante en su espacio, volviendose un refente en la zona y en sus alredores, formandose como un referente iconico

CONCLUSIÓN

La CCTV TOWER es un edifcio relevante en nuestros tiempos, hablando en su diseño y en su estructura, teniendo una fachada distintiva con paneles de vidrio y contando con volumnes que empatan de manera agradable, aparte de su estructura, teniendo un desafio en construccion que a nuestra consideración fue resuelto de una manera exelente. Un edifico pelemico y no del agrado de muchos, pero si un detonante y un refrente en la zona. Siendo destacado e inovador, sin embargo algo que nos causa conflicto es el tema ambiental, el como un edifio de tan impacto, no cuente con metodos en favor al ambiente. CCTV TOWER referente de inovacion y diseño flexible.

Crítica de la arquitectura

OTOÑO 2022 VIERNES 6:00 - 9:00 PM

PROFESOR: RUBEN ANGEL MONTERO URRUSQUIETA

BENEMERITA UNIVERSIDAD AUTONOMA DE PUEBLA

INTEGRANTES De la luz Vázquez Daniela_202033815 Mejía Galvez Daniela Rocío_202046381 Morfin Trejo María Fernanda_202048530
