Bloques de simulink

Bloque gain

bloques de Simulink

Multiplica la entrada por un valor constante (ganancia).la entrada y la ganancia se multiplican, y el resultado se convierte al tipo de datos de salida utilizando los modos de redondeo y desbordamiento especificado.

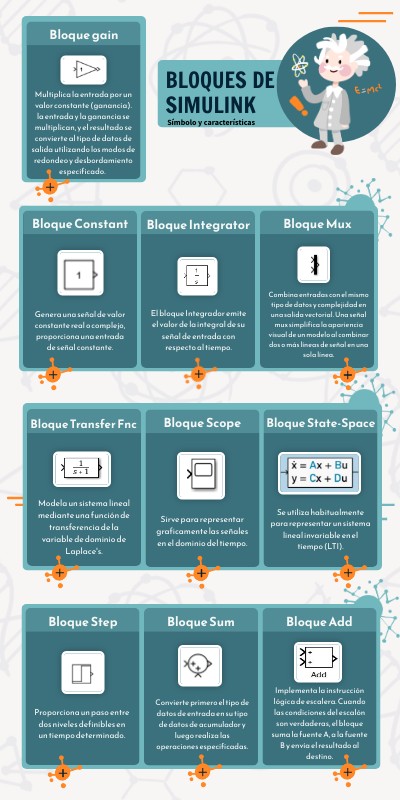

Símbolo y características

Bloque Mux

Bloque Constant

Bloque Integrator

Combina entradas con el mismo tipo de datos y complejidad en una salida vectorial. Una señal mux simplifica la apariencia visual de un modelo al combinar dos o más líneas de señal en una sola línea.

El bloque Integrador emite el valor de la integral de su señal de entrada con respecto al tiempo.

Genera una señal de valor constante real o complejo, proporciona una entrada de señal constante.

Bloque State-Space

Bloque Scope

Bloque Transfer Fnc

Modela un sistema lineal mediante una función de transferencia de la variable de dominio de Laplace's.

Se utiliza habitualmente para representar un sistema lineal invariable en el tiempo (LTI).

Sirve para representar graficamente las señales en el dominio del tiempo.

Bloque Step

Bloque Add

Bloque Sum

Implementa la instrucción lógica de escalera. Cuando las condiciones del escalón son verdaderas, el bloque suma la fuente A, a la fuente B y envía el resultado al destino.

Convierte primero el tipo de datos de entrada en su tipo de datos de acumulador y luego realiza las operaciones especificadas.

Proporciona un paso entre dos niveles definibles en un tiempo determinado.
