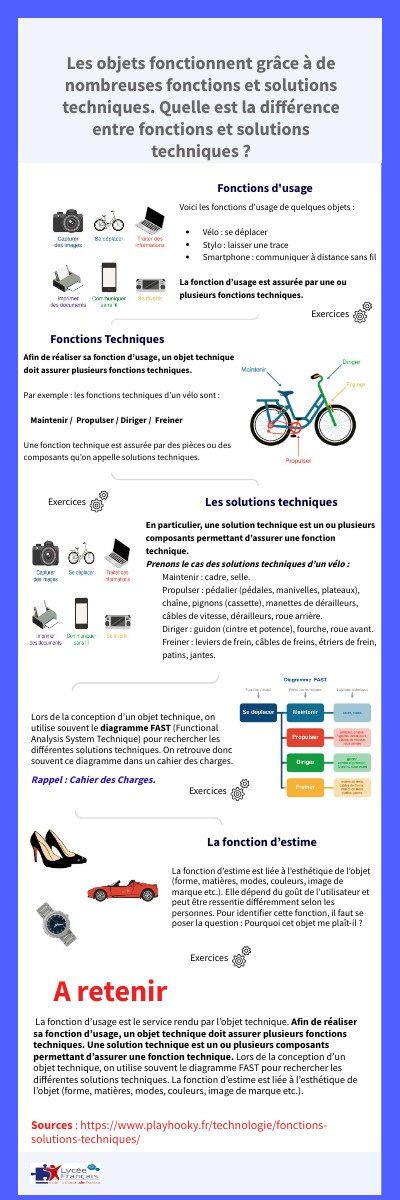

Les objets fonctionnent grâce à de nombreuses fonctions et solutions techniques. Quelle est la différence entre fonctions et solutions techniques ?
Fonctions d'usage
Voici les fonctions d’usage de quelques objets :
- Vélo : se déplacer
- Stylo : laisser une trace
- Smartphone : communiquer à distance sans fil
Exercices
Fonctions Techniques
Afin de réaliser sa fonction d’usage, un objet technique doit assurer plusieurs fonctions techniques. Par exemple : les fonctions techniques d’un vélo sont : Maintenir / Propulser / Diriger / FreinerUne fonction technique est assurée par des pièces ou des composants qu’on appelle solutions techniques.
Exercices
Les solutions techniques
En particulier, une solution technique est un ou plusieurs composants permettant d’assurer une fonction technique.Prenons le cas des solutions techniques d’un vélo :
- Maintenir : cadre, selle.
- Propulser : pédalier (pédales, manivelles, plateaux), chaîne, pignons (cassette), manettes de dérailleurs, câbles de vitesse, dérailleurs, roue arrière.
- Diriger : guidon (cintre et potence), fourche, roue avant. Freiner : leviers de frein, câbles de freins, étriers de frein, patins, jantes.
Lors de la conception d’un objet technique, on utilise souvent le diagramme FAST (Functional Analysis System Technique) pour rechercher les différentes solutions techniques. On retrouve donc souvent ce diagramme dans un cahier des charges.
Rappel : Cahier des Charges.
Exercices
La fonction d’estime
La fonction d’estime est liée à l’esthétique de l’objet (forme, matières, modes, couleurs, image de marque etc.). Elle dépend du goût de l’utilisateur et peut être ressentie différemment selon les personnes. Pour identifier cette fonction, il faut se poser la question : Pourquoi cet objet me plaît-il ?
Exercices
A retenir
La fonction d’usage est le service rendu par l’objet technique. Afin de réaliser sa fonction d’usage, un objet technique doit assurer plusieurs fonctions techniques. Une solution technique est un ou plusieurs composants permettant d’assurer une fonction technique. Lors de la conception d’un objet technique, on utilise souvent le diagramme FAST pour rechercher les différentes solutions techniques. La fonction d’estime est liée à l’esthétique de l’objet (forme, matières, modes, couleurs, image de marque etc.).
