Esquema de diodos

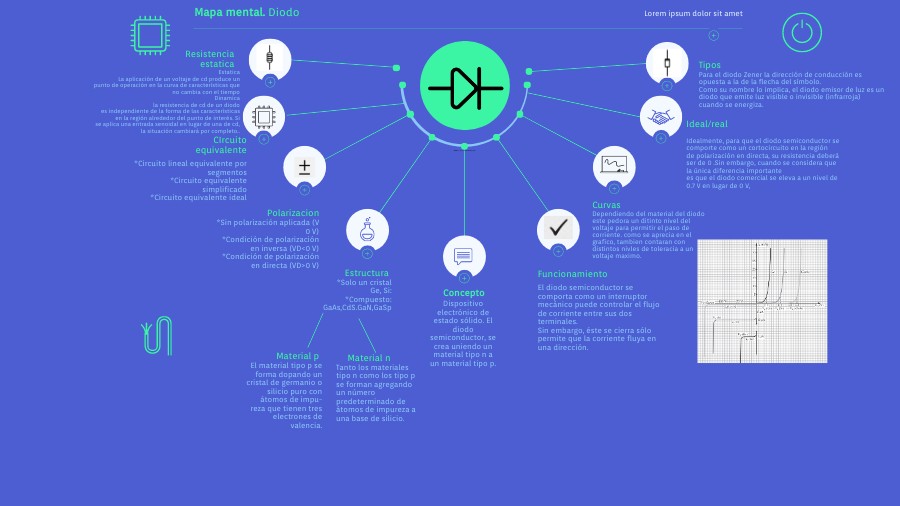

Mapa mental. Diodo

Lorem ipsum dolor sit amet

Resistencia estatica

Tipos

Estatica La aplicación de un voltaje de cd produce un punto de operación en la curva de características que no cambia con el tiempo Dinamica la resistencia de cd de un diodo es independiente de la forma de las características en la región alrededor del punto de interés. Si se aplica una entrada senoidal en lugar de una de cd, la situación cambiará por completo..

Para el diodo Zener la dirección de conducción es opuesta a la de la flecha del símbolo. Como su nombre lo implica, el diodo emisor de luz es un diodo que emite luz visible o invisible (infrarroja) cuando se energiza.

Ideal/real

CIrcuito equivalente

Idealmente, para que el diodo semiconductor se comporte como un cortocircuito en la región de polarización en directa, su resistencia deberá ser de 0 .Sin embargo, cuando se considera que la única diferencia importante es que el diodo comercial se eleva a un nivel de 0.7 V en lugar de 0 V,

*Circuito lineal equivalente por segmentos *Circuito equivalente simplificado *Circuito equivalente ideal

Curvas

Polarizacion

Dependiendo del material del diodo este pedora un ditinto nivel del voltaje para permitir el paso de corriente. como se aprecia en el grafico, tambien contaran con distintos nivles de toleracia a un voltaje maximo.

*Sin polarización aplicada (V 0 V) *Condición de polarización en inversa (VD<0 V) *Condición de polarización en directa (VD>0 V)

Estructura

Funcionamiento

*Solo un cristal Ge, Si: *Compuesto: GaAs,CdS.GaN,GaSp

El diodo semiconductor se comporta como un interruptor mecánico puede controlar el flujo de corriente entre sus dos terminales. Sin embargo, éste se cierra sólo permite que la corriente fluya en una dirección.

Concepto

Dispositivo electrónico de estado sólido. El diodo semiconductor, se crea uniendo un material tipo n a un material tipo p.

Material p

Material n

El material tipo p se forma dopando un cristal de germanio o silicio puro con átomos de impu- reza que tienen tres electrones de valencia.

Tanto los materiales tipo n como los tipo p se forman agregando un número predeterminado de átomos de impureza a una base de silicio.
