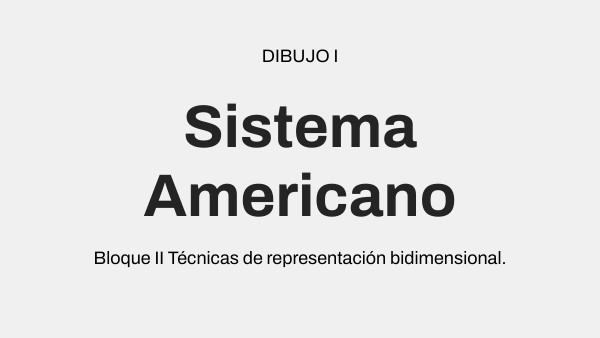

DIBUJO I
Sistema Americano
Bloque II Técnicas de representación bidimensional.
Proyección de las tres vistas principales.
01
Sistema Ortogonal Americano
El objeto se coloca por debajo del plano horizontal y a la izquierda del vertical, lo que se denomina Proyección en el Tercer Diedro o Cuadrante.
Se abaten o giran la vista de planta, así como la vista de perfil izquierdo, para quedar alineados con la vista de alzado o vista frontal.
Finalmente se tiene la Montea Triplanar mostrando las tres vistas principales del objeto en Sistema Americano.
Alzado: vista frontal, Planta: vista superior y Perfil izquierdo: vista lateral izquierda.
Vistas principales.
Las diferentes vistas no pueden situarse de forma arbitraria. Aunque las vistas aisladamente sean correctas, si no están bien situadas, no definiran la pieza.
Vistas Ortogonales en Sistema Americano.
El Alzado o Vista Frontal puede estar considerado en el Lateral Izquierdo o en el Lateral Derecho del objeto.
Trazo de vistas en Sistema Americano
Ejercicio básico de vistas
DIBUJO I
¡gracias!
José Antonio López César
Manuel Hermoso Bandala
Docente del COBAEV 25 Huatusco
Jefe de materia de Dibujo
Vistas principales en el Sistema Americano
mherban8
Created on September 10, 2022
