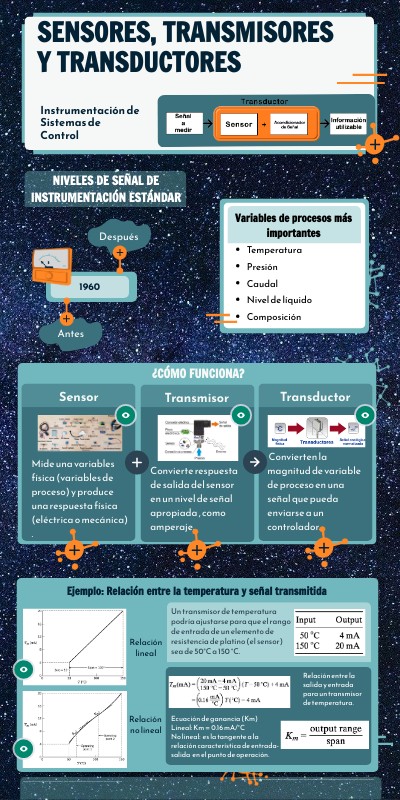

Sensores, transmisores y Transductores

Instrumentación de Sistemas de Control

Niveles de señal de instrumentación estándar

Variables de procesos más importantes

Después

  • Temperatura
  • Presión
  • Caudal
  • Nivel de líquido
  • Composición

1960

Antes

¿Cómo Funciona?

Sensor

Transductor

Transmisor

Convierten la magnitud de variable de proceso en una señal que pueda enviarse a un controlador.

Mide una variables física (variables de proceso) y produce una respuesta física .

Convierte respuesta de salida del sensor en un nivel de señal apropiada , como amperaje.

Ejemplo: Relación entre la temperatura y señal transmitida

Un transmisor de temperatura podría ajustarse para que el rango de entrada de un elemento de resistencia de platino (el sensor) sea de 50°C a 150 °C.

Relación lineal

Relación entre la salida y entrada para un transmisor de temperatura.

Relación no lineal

Ecuación de ganancia (Km)Lineal: Km = 0.16 mA/°CNo lineal: es la tangente a la relación característica de entrada-salida en el punto de operación.
