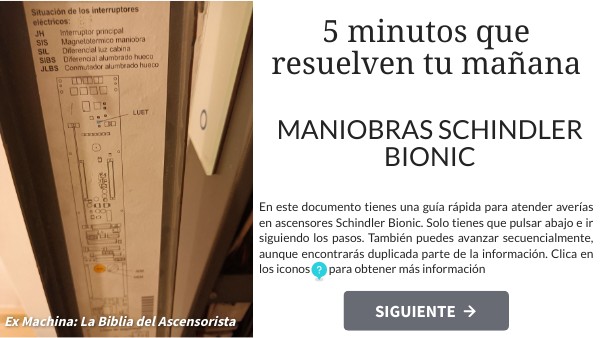

Schindler Bionic

5 minutos que resuelven tu mañana

Maniobras SchiNdler Bionic

En este documento tienes una guía rápida para atender averías en ascensores Schindler Bionic. Solo tienes que pulsar abajo e ir siguiendo los pasos. También puedes avanzar secuencialmente, aunque encontrarás duplicada parte de la información. Clica en los iconos para obtener más información

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

La maniobra Schindler Bionic presenta 2 configuraciones. elige la tuya...

REL 2

REL 4

La informacion de la placa aparece en un una pantalla LCD azul

La informacion de la placa aparece en 6 displays rojos de 7 segmentos

Ex Machina: La Biblia del Ascensorista

Bionic Rel.2

Esta es la placa principal SMIC del ascensor Bionic Rel 2. En concreto la parte situada bajo el display y sus botones de navegación. Es importante que conozcas la información que nos dá la placa y lo que para que sirve cada uno de sus pulsadores.

Las placas configuradas rel 2 tienen los conectores del cableado de hueco y de cabina debajo de esta sección. En la parte interior de la tapa de las maniobra está el esquema del circuito de seguridad además de la ubicación de los distintos conectores para facilitar el trabajo en caso de que sea necesario puentear un elemento.

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Bionic Rel.2

¡¡¡ATENCIÓN!!! Los contactos de seguridad (cuñas, limitador, pesa del limitador...) que instalala Schindler disponen de enclavamiento. Hay que rearmarlos manuelmente (como en los Otis)

Debes tener en cuenta que las maniobras Schindler añaden una seguridad extra de enclavamiento de las puertas de cabina. El operador de puertas esta "tirando a cerrar" durante cualquier desplazamiento de cabina y la maniobra debe recibir la señal de que esto es así. En las antiguas maniobras smart se trataba de este micro, pero en las maniobras Bionic se obtiene del operador de puertas fermator. Una averia en los operadores de puertas bloquean el ascensor incluso en revisión, y es necesario pasar la maniobra a modo montaje

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Bionic Rel.2

Aquí puedes ver la placa SCIC de la maniobra Bionic Rel 2. En ella encontrarás la tarjeta sim que guarda todos los datos de la maniobra. También hay un interruptor que permite abrir el circuito can bus. Sin embargo, los alementos que deberás utilizar son el banco de switches y el pulsador de reset. En cuanto a los diodos de esta placa

• KS indica la lectura de los fotorruptores PHS de nivel de piso (Activados por los perfiles en U en la parte superior de las puertas exteriores
• Parpadeos en los leds DRIVE o DOOR indican averías en la tracción o las puertas respectivamente
• ERR indica avería (parpadeando) o error fatal (encendido). Recuerda que hay dos niveles de reset en esta maniobra
• SERV encendido indica que esta activado el modo de montaje

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Bionic Rel.4

La placa SMIC del ascensor Bionic Rel 4 lleva instalada una pantalla led que nos ofrece mucha más información sobre el estado de la maniobra que la versión Rel 2. Además de representar el estado de la maniobra en cada momento, ofrece información exahustiva sobre las puertas de cabina

En la secuencia de la derecha vemos

• La cabina bajando desde el piso 8 con todas las series cerradas y las puertas de cabina enclavas

• Parada en planta 7 aun con puertas cerradas, pero sin enclavar, y comenzando la apertura de un embarque

• Un embarque totalmente abierto (faltan las series de cerrojos y puertas de cabina) y otro cerrado sin enclavar

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Bionic Rel.4

Debes tener en cuenta que las maniobras Schindler añaden una seguridad extra de enclavamiento de las puertas de cabina. El operador de puertas esta "tirando a cerrar" durante cualquier desplazamiento de cabina y la maniobra debe recibir la señal de que esto es así. De ahí que hable de puertas cerradas, con las series cerradas pero no enclavadas. Esta información la dá el operador de puertas fermator. Una averia en los operadores de puertas bloquea el ascensor incluso en revisión, y es necesario pasar la maniobra a modo montaje

Las placas Rel 4 presentan menos información mediante diodos, y disponen de muchos menos botones de actuación sobre la placa, que las Rel 2. Será necesario acceder a los menus para:

• Activar y desactivar el modo montaje (menu 105)

• Provocar una lectura de hueco (menu 116)

• Activar o desactivar el pesacargas

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Bionic Rel.4

¡ATENCIÓN!.- Cada vez que se salga del modo montaje será necesario realizar una lectura de hueco. En las maniobras Rel 2 esta lectura comenzaba automáticamente al pulsar el reset. En las maniobras Rel 4 hay que acceder a través del menú 116. ¡ATENCIÓN!.- En instalaciones con distancias muy largas entre alguna de sus paradas pueden existir plantas ficticias (pisos ciegos). Tras una lectura de hueco es necesario declarar las paradas ficticias a través del menu de configuración.

Estas paradas son necesarias para que la maniobra detecte deslizamientos en la tracción si el recorrido entre pantallas es excesivo. Reconocer la existencia de estas plantas ficticias es sencillo: encontraremos un detector PHS extra en el techo de cabina (normalmente junto a los biestables KS, antefinales superior e inferior).

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Bionic Rel.4

Aquí puedes ver la placa SCPU de la maniobra Bionic Rel 4 que sustituye a la placa SCIC de los ascensores Rel 2. Es más pequeña y resulta menos accesible. El conmutador del can bus ya no está en esta placa sino en la SMIC, y el boton de reset se encuentra en la parte superior de la SCPU ¡ATENCIÓN!.- Esta maniobra cuenta con varios niveles de reset. Para errores reiterativos o graves es necesario acceder a un segundo reset a través del menú 101.

Las placas configuradas Rel 4 tienen los conectores del cableado en la parte superior de la placa SCIC. En la parte interior de la tapa de las maniobra está el esquema del circuito de seguridad.

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Acceso a Menús Bionic Rel 2 y Rel 4

En este video puedes ver como navegar por el arbol de menús de la maniobra Bionic. Aunque en esta ocasión veremos una maniobra Rel 4 la manera de proceder es la misma para la configuracion Rel 2. Solo hay 4 pulsadores:

• ESC para salir sin cambiar o volver atrás
• Flechas arriba y abajo para aumentar o disminuir valores
• Enter para validar o acceder

El menú esta organizado en 7 apartados (los dos promeros dígitos del display que pueden ir de 10 a 70) de los que utilizaremos principalmente los siguientes.

• 10.- Funciones especiales
• 40.- Configuración
• 50.- Diagnostico e historial de errores

Para evitar la entrada accidental en los menús o la activación involuntaria de las funciones especiales, están protegidas mediante un "cerrojo" lógico. Un "0" aparece al final del display y es necesario cambiar el valor a 1 y validar con "enter" para acceder. Del mismo modo para cerrar es necesario cambiar nuevamente este valor a "0" y pulsar enter.

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Acceso a Menús Bionic Rel 2 y Rel 4

Menú 10.- Funciones EspecialesNavegando por este menú podemos acceder, entre otras, a la siguientes funciones:

• 101 Reset de errores fatales
• 105 Cambiar a modo montaje
• 107 Desactivación del pesacargas
• 110 y 111 Realización de llamadas de cabina y de pasillo respectivamente
• 112 y 113 Ordenes de apertura y cierre de puertas. Si se realiza una apertura de puertas mediante 112 es necesario volver a cerrar con 113
• 116 Iniciar viaje de aprendizaje
• 129 Detección de una nueva COP (botonera de cabina) en caso de haber necesitado sustituirla

Menú 50.- Historial de ErroresAl acceder a este menú se nos presenta un listado de errores del ascensor. Los dos primeros caracteres corresponden al numero y tipo de error (I.-Incidencia, E.- Avería, F.- Error Fatal y P.- Error Fatal Permanente), mientras que los 4 digitos finales son el código de la avería detectada. El listado de errores es muy extenso, y para organizar la infortmación de los 4 digitos de error los 2 primeros corresponden a una "familia de errores" y los 2 últimos al error concreto. En general los codigos...

• 00XX.- Corresponden a estados especiales de la maniobra (como inspección, modo montaje,,,) pero también incluyen averías de los distintos elementos de seguridad del ascensor
• 03XX.- Errores en los operadores de puertas
• 04XX,. Errores en el sistema de tracción
• 11XX.- Averías del pesacargas

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Acceso a Menús Bionic Rel 2 y Rel 4

Menú 50.- Historial de Errores (Continuación)

• 15XX.- Fallos en el variador de frecuencia o en el motor
• 20XX y 21XX.- Errores durante el viaje de aprendizaje. Fallos en la lectura de hueco (detectores PHS y KSE)
• 23XX.- Señales de alarma desde el variador de frecuencia
• 36XX.- Fallos de comunicaciones en el CAN Bus

Menú 40.- Configuración de la Instalación El listado de parametros configurables en está maniobra es enorme, por lo cual están agrupados por menús principales (CF) y dentro de ellos submenús de configuración (PA). Una vez seleccionados los valores CF y PA la pantalla mostrará el valor actual (VL). Para cambiar los valores VL hay que posicionarse sobre ellos con las flechas de dirección, pulsar la tecla enter para acceder, cambiar el valos con las flechas y volver a pulsar enter para validar. Veremos el modo de trabajar con este menú mediante un ejemplo. Vamos a configurar una planta ficticia después de una lectura de hueco:

• Entramos al menú 40 y la cabina acude a la planta de configuración (generalmente la superior) y abre puertas.
• El display de la maniobra mostrará las letras CF junto con un número de dos dígitos que corresponde al menú principal de configuración al que estámos accediendo. Si es posible también figurará esta información en la COP (botonera de cabina)
• Con las flechas podemos navegar por los distintos menús CF y validar aquél al que deseamos entrar con la tecla enter. En nuestro caso CF=26 y pulsamos enter

SIGUIENTE

Ex Machina: La Biblia del Ascensorista

Acceso a Menús Bionic Rel 2 y Rel 4

Menú 40.- Configuración de la Instalación Ejemplo de configuración una planta ficticia (Continuación)

• Ahora nos aparece el simbolo PA junto con un número de dos cifras. Este numero corresponde a cada una de las pantallas PHS del hueco menos las extremas. Es decir, si hay N pantallas solo podemos navegar desde la 02 hasta la N-1. Supongamos que nuestro piso ciego es la pantalla 4. Avanzamos con las flechas hasta PA=04 y pulsamos enter
• El valor almacenado VL por defecto será 0 (piso normal). Pulsamos enter para acceder, la flecha para asignar el valor 1 (piso ciego) y nuevamente enter para validar
• Pulsamos varias veces la tecla escape para salir de los distintos menús. Finalmente llegaremos a una pantalla que pondra: "40 1". Se trata del cerrojo lógico para entrar y salír de los menús. Con la flecha fijamos el valor en 0, pulsamos enter para validar y nuevamente escape hata salir por completo de los menús

Hasta aquí nuestro ejemplo. Realizar cambios en los parametros de estos ascensores es complicado y se necesitan conocimientos de la maniobra más amplios que los que se pueden abarcar aquí. Además, en muchos casos será imprescindible contar con una cópia del manual Schindler. No obstante me comprometo a explicar la configuración de pulsadores si este contenido os resulta util
