Modelo de Despliegue y Modelo de Componentes

Alumno: Juan Miguel De La Cerda Santos... No_Nontrol: 19860115...

INGENIERÍA_INFORMÁTICA;

//ANÁLISIS Y MODELADO DE SISTEMAS DE INFORMACIÓN....//UNIDAD 4 Modelo de implementación de sistemas de información....

Modelos DE Implementacion_

//Docente: Dora Ofelia Rodríguez Martínez...//Fecha: 13/05/2022....

Iiciar_

Modelos_De_Implementacion...

Modelo_De_Despliegue

Modelo_De_Componentes

Que es?...

Modelos_De_Implementacion...

Que es?...

//El Modelo de Implementación es comprendido por un conjunto de componentes y subsistemas que constituyen la composición física de la implementación del sistema. Entre los componentes podemos encontrar datos, archivos, ejecutables, código fuente y los directorios. Fundamentalmente, se describe la relación que existe desde los paquetes y clases del modelo de diseño a subsistemas y componentes físicos.

info

Modelo_De_Despliegue...

Caracteristicas...

Componentes...

Menú

INicio

Sus principales características son...

• Permite identificar los nodos en los que trabajará o utilizarán el sistema de información, identificando a su vez agentes externos e internos que interactuen con el sistema.
• Permite representar de forma clara la arquitectura física de la red, así como la distribución del componente software. UML no tiene un tipo de diagramas específico para mostrar la arquitectura de la red, así que se utiliza este tipo de diagrama que cumple efectivamente este cometido, aunque se le suele hacer alguna modificación gráfica.
• Lo más normal es utilizarlo para dar una visión global, pero es posible utilizarlo para representar partes específicas de la implementación.

Menú

INicio

Los componentes son...

Artefactos. Un artefacto es un producto del proceso de desarrollo de software, que puede incluir los modelos del proceso (modelos de Caso de uso, modelos de Diseño, etc.), archivos fuente, ejecutables, documentos de diseño, reportes de prueba, prototipos, manuales de usuario etc. Donde un artefacto es un conjunto de componentes.Asociación. Una asociación representa una ruta de comunicación entre los nodos. Donde esta asociación va incluida con misma dependencia del diagrama de componentes.

INicio

Menú

Modelo_De_Componentes...

¿Que es?

Representan las relaciones entre los componentes individuales del sistema mediante una vista de diseño estática. Pueden ilustrar aspectos de modelado lógico y físico. En el contexto del UML, los componentes son partes modulares de un sistema independientes entre sí, que pueden reemplazarse con componentes equivalentes.

info

Modelo_De_Componentes...

Caracteristicas...

Componentes...

Caracteristicas...

• Proporciona una visión general del sistema y documenta la organización de los componentes del sistema y sus relaciones y dependencias mutuas.
• Proporcionan una visión orientada a la ejecución.
• Los diagramas de componentes UML son básicos para la comunicación con el cliente en el plano económico.
• Contribuye a la rentabilidad y la eficiencia de los proyectos.
• Ahorran tiempo y costes en la fase de planificación y durante la implementación de los sistemas, ya que los sistemas existentes se pueden reutilizar.

Menú

INicio

Componentes...

El lenguaje de modelado UML utiliza una notación normalizada para crear los diagramas de componentes, que se basa en su propio conjunto de caracteres y símbolos.

Componente. Simbolo para representar los modulos de sistemas (La interaccion y la comunicacion tienen lugar a traves de interfaces).Paquete. Un paquete combina varios elementos del sistema (por ejemplo, clases, componentes o interfaces) en un grupo. Artefacto. Son unidades fisicas de informacion (por ejemplo, codigo fuente, archivos.exe, scripts o documentos) que se agregan en el proceso de desarrollo o el tiempo de ejecucion de un sistema o son necesarios para estos. Interfaz ofrecida. Simbolo para una o mas interfaces claramente definids que proporcionan funciones, servicios o datos al mundo exterior.

Menú

info

INicio

Componentes...

Interfaz requerida. Simbolo de una interfaz necesaria para recibir funciones, servicios o datos del exterior (la notacion del circulo con palo tambien se denomina lollipop o piruleta).Puerto. Este simbolo indica un punto de interaccion independiente entre un componente y su entorno. Relacion. Las lineas actuan como conectores e indican las relaciones entre los componentes. Relacion de dependencia. Conector especial para expresar una relacion de dependencia entre los componentes del sistema (no siempre se indica).

Menú

INicio

Los componentes son...

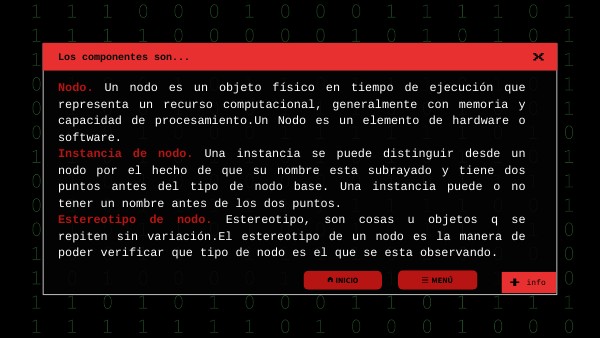

Nodo. Un nodo es un objeto físico en tiempo de ejecución que representa un recurso computacional, generalmente con memoria y capacidad de procesamiento.Un Nodo es un elemento de hardware o software.Instancia de nodo. Una instancia se puede distinguir desde un nodo por el hecho de que su nombre esta subrayado y tiene dos puntos antes del tipo de nodo base. Una instancia puede o no tener un nombre antes de los dos puntos. Estereotipo de nodo. Estereotipo, son cosas u objetos q se repiten sin variación.El estereotipo de un nodo es la manera de poder verificar que tipo de nodo es el que se esta observando.
