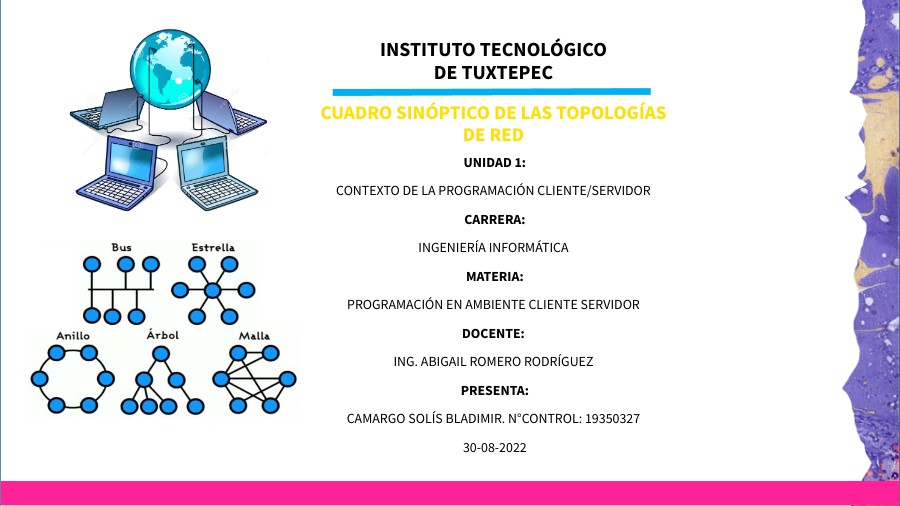

Cuadro sinóptico de las topologías de red
UNIDAD 1: Contexto de la programación cliente/servidor CARRERA: INGENIERÍA INFORMÁTICA MATERIA: Programación en ambiente cliente servidor DOCENTE: ING. ABIGAIL ROMERO RODRÍGUEZ PRESENTA: CAMARGO SOLÍS BLADIMIR. N°CONTROL: 19350327 30-08-2022
La topología en árbol (También conocida como topología jerárquica) puede ser vista como una colección de redes en estrella ordenadas en una jerarquía. Éste árbol tiene nodos periféricos individuales (por ejemplo hojas) que requieren transmitir a y recibir de otro nodo solamente y no necesitan actuar como repetidores o regeneradores.
CAracteristicas
“Topología de Bus” o también llamado “Canal de difusión”, es un camino de comunicación bidireccional con puntos de terminación definidos. Es decir, en un canal tendré conectados varios equipos conectados compartiendo el mismo canal para transmitir información.
CAracteristicas
Ventajas
bus
árbol
Ventajas
Desventajas
Desventajas
La topología de red mallada es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distintos caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones.
CAracteristicas
Es un tipo de topología en donde hay un nodo central a partir del cual se irradian los demás enlaces hacia los otros nodos. Es por el nodo central, casi siempre ocupado por un hub, en donde la información que circula por la red pasa. Esta red no presenta ningún tipo de interconexión entre las computadoras ya que toda la información pasa por el nodo central.
CAracteristicas
Ventajas
Ventajas
ESTRELLA
Malla
FÍSICAS
Desventajas
Desventajas
CAracteristicas
La topología de doble anillo es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos. En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente.
CAracteristicas
CAracteristicas
Una red en anillo es una topología de red en la que cada nodo se conecta exactamente a otros dos nodos, formando una única ruta continua, para las señales a través de cada nodo: un anillo. Los datos viajan de un nodo a otro, y cada nodo maneja cada paquete.
Cuadro sinóptico de las topologías de red
Ventajas
Ventajas
Ventajas
Anillo
DOble Anillo
Desventajas
Desventajas
Desventajas
- Flujo de trabajo eficiente: los operadores y las estaciones de usuario tienen acceso a múltiples sistemas desde un solo lugar.
- Escalable: conectar dos o infinitas fuentes a las estaciones de trabajo, ajustándose a los deseos del cliente cambiando la configuración del sistema.
- Flexible: más usuarios pueden conectarse al sistema que necesitan para operar o monitorear.
Ventajas
Ventajas
Una dirección de difusión amplia o broadcast es aquella dirección IP que permite la transmisión de datos a una multitud de nodos receptores contenidos en una misma subred y de forma simultánea.
broadcast
- Problemas en el esquema de resolución de nombres. .
- Errores en la configuración de dispositivos plug and play.
- Errores en la configuración de estaciones.
Ventajas
LÓGICAS
- No requiere de enrutamiento.
- Requiere poca cantidad de cable.
- Fácil de extender su longitud, ya que el nodo esta diseñado como repetidor, por lo que permite amplificar la señal y mandarla mas lejos.
La transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada host de forma secuencial. Cuando un host recibe el token, ese host puede enviar datos a través de la red.
Ventajas
Ventajas
Ventajas
Ventajas
bus
- Altamente susceptible a fallas.
- Una falla en un nodo deshabilita toda la red (esto hablando estrictamente en el concepto puro de lo que es una topología de anillo).
- El software de cada nodo es mucho más complejo.
Ventajas
conclusión
Una vez que conocimos básicamente cual es el funcionamiento de las distintas topologías con los puntos débiles y fuertes de cada una, podremos definir con un mayor grado de eficiencia, cuál será la adecuada para nuestra organización. Es muy probable que al armar una red no utilicemos una sola topología. Podremos aprovechar ventajas de unas y otras, pudiendo así evitar uno o muchos acosos causados por debilidades propias de cada tipo de conexión. Para esto están las topologías híbridas o mixtas. Si tenemos como condicionante el aspecto económico podemos decir que el BUS no requiere grandes inversiones, debido a que no utiliza redundancia en cableado. Pero no habrá que olvidarse que estaremos condicionados a usar un ancho de banda más potente por la cantidad de nodos conectados.
