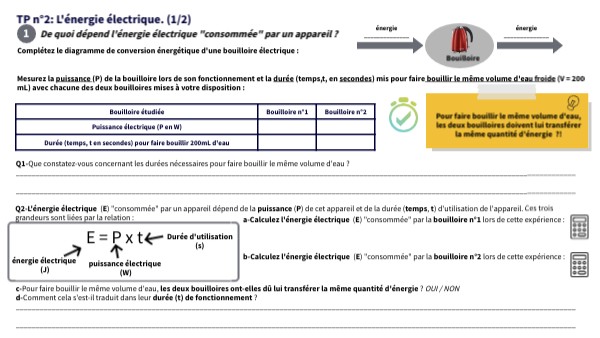

TP n°2: L'énergie électrique. (1/2)
énergie ______________
énergie ______________
De quoi dépend l'énergie électrique "consommée" par un appareil ?
Complétez le diagramme de conversion énergétique d'une bouilloire électrique :
Bouilloire
Mesurez la puissance (P) de la bouilloire lors de son fonctionnement et la durée (temps,t, en secondes) mis pour faire bouillir le même volume d'eau froide (V = 200 mL) avec chacune des deux bouilloires mises à votre disposition :
Pour faire bouillir le même volume d'eau, les deux bouilloires doivent lui transférer la même quantité d'énergie ?!
Q1-Que constatez-vous concernant les durées nécessaires pour faire bouillir le même volume d'eau ? ____________________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________________
Q2-L'énergie électrique (E) "consommée" par un appareil dépend de la puissance (P) de cet appareil et de la durée (temps, t) d'utilisation de l'appareil. Ces trois grandeurs sont liées par la relation :
a-Calculez l'énergie électrique (E) "consommée" par la bouilloire n°1 lors de cette expérience :
E = P x t
Durée d'utilisation (s)
b-Calculez l'énergie électrique (E) "consommée" par la bouilloire n°2 lors de cette expérience :
énergie électrique (J)
puissance électrique (W)
c-Pour faire bouillir le même volume d'eau, les deux bouilloires ont-elles dû lui transférer la même quantité d'énergie ? OUI / NON d-Comment cela s'est-il traduit dans leur durée (t) de fonctionnement ? ____________________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________________
Four
écran de TV
Radiateur
Lampe
TP n°2: L'énergie électrique. (2/2)
Consommation d'énergie électrique et facture d'électricité.
A la maison, Julie souhaite savoir ce qu'elle consomme en énergie électrique si elle allume simultanément son écran de TV, son radiateur, son four électrique et 4 lampes pendant une durée t=2h.
Marque
Marque
Marque
Marque
1200 W 50Hz 220-240V
200 W 50Hz 220-240V
1,5 kW 50Hz 220-240V
25 W 50Hz 220-240V
Pour cela, elle observe son compteur électrique avant (compteur 1) d'utiliser ces appareils puis après 2h d'utilisation en continu (compteur 2) :
Q1-Quelle est l'unité utilisée pour mesurer l'énergie électrique consommée sur un compteur ?__________________________________________________________________________________________________
Electris
Electris
Q2-Quelle est la valeur de l'énergie électrique (E en kWh) consommée par les appareils utilisés durant 2h ? __________________________________________________________________________________________________
32575 kWh
32569 kWh
Afin de déterminer ce que cela lui coûte, elle fait une recherche sur Internet. Elle trouve que le prix du kWh d'électricité est de 0,26€ (TTC en octobre 2024) Q3-Déterminer ce que le fonctionnement de ces appareils lui a coûté : __________________________________________________________________________________________________ __________________________________________________________________________________________________
Avec nous, vous êtes au courant !
Avec nous, vous êtes au courant !
Compteur (2)
Compteur (1)
Comment calculer la consommation d'énergie électrique, exprimée en kWh, à la maison ?
1-Déterminez la puissance électrique totale (P en kW) est nécessaire à l'utilisation simultanée de l'écran, du radiateur, du four et de quatre lampes :
2-Relevez la durée (temps, t en h) d'utilisation: t= _____________.
3-Appliquez la relation entre énergie (E), puissance (P) et durée (t) ci-dessous et calculez la valeur de l'énergie électrique consommée en kWh.
E = P x t
E =
Durée d'utilisation (h)
Selon vous, comment est-il possible de limiter la consommation d'énergie électrique à la maison ? Indiquez des gestes à faire au quotidien.
énergie électrique (kWh)
puissance électrique (kW)
