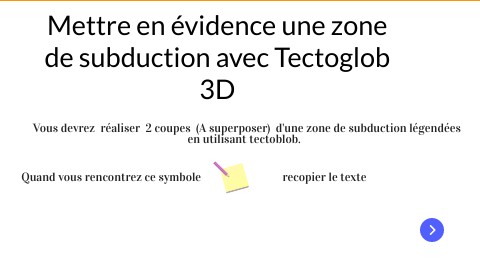

Mettre en évidence une zone de subduction avec Tectoglob 3D

Vous devrez réaliser 2 coupes (A superposer) d'une zone de subduction légendées en utilisant tectoblob.

Quand vous rencontrez ce symbole recopier le texte

Ouvrir tectoglob 3d https://www.pedagogie.ac-nice.fr/svt/productions/tectoglob3d/ Se mettre sur l’ Amérique du sud , coté pacifique

Que représente cette ligne bleue foncée dans l’océan?

Hello petit apprenti géologue! Pour continuer tu vas devoir répondre à une question pour passer à la correction !!

passe ta souris sur chaque texte flou pour découvrir les indices et clique sur le cadenas pour écrire ta réponse

Il n' y a aucune lumière

Je suis profonde de 11034m

Je suis à promité de l'île de Guam

Je suis dans le Pacifique

je suis la fosse des ..........

Cette page est protégée par mot de passe

Introduire le mot de passe

Afficher les séismes et les volcans dans données affichées

Que représentent les différentes couleurs des points affichés ?

Résultat obtenu

On retrouve les séismes et des volcans au niveau des dorsales mais aussi de très nombreux séismes et volcans explosifs tout le long de la côte américaine et de l autre coté du Pacifique ( coté Japon) . On appelle cette zone la ceinture de feu .

Cliquer sur 2 points afin qu’ un trait de coupe se trace. Attention il faut être perpendiculaire à la fosse

Pour faire une coupe aller dans options /coupes en 2D

Long:-80E à-62°E lat :-21N à -23N

J’ ai travaillé sur l’ Amérique du Sud mais vous pouvez faire une coupe par ex au Japon

Le résultat s’affiche dans la fenêtre à droite

Régler les paramètres pour que votre coupe soit optimale à lire.

Afficher le Moho

Faire une capture d' écran pour légender vos résultats et inserer là dans un document Writer ou word (sur la moitié de la feuille) . On attend fosse , volcan, séisme Délimiter par un trait le plan de Wadati-Benioff Plan de Wadati- Benioff =c’ est le plan formé par les foyers sismiques en zone de subduction.

Pour avoir la correction il faut remuer tes meninges

Au niveau d'une zone de subduction il y a

convergence

divergence

les 2

Bonne réponse

NEW SUPERPOWER!

NEXT

mauvaise réponse

Correction

Fosse

Volcan

On constate que plus on s'éloigne de la fosse, plus les séismes sont profonds et sont alignés sur le plan de Wadati-Benioff

Plan de Wadati- Bénioff

Comment expliquer la présence de séismes?

Enlever l’affichage du Moho

Afficher les données de tomographie sismique

Dans données affichées /tomographie sismique /modèle GAP-P4

Faire une capture d écran et insérer votre capture en dessous de votre 1ère capture

Capture d' écran d’une coupe au niveau de l Amérique de Sud à l aide du logiciel Tectoglob 3D

Analyser les images en tomographie sismique.A quoi correspond la zone bleue ? Qu’ est ce que cela signifie?

Pour continuer tu vas devoir répondre à des questions pour passer à la correction !!

Pour avoir la correction il faut remuer tes meninges

en tomographie la zone bleue correspond à

à aucune anomalie de vitesse

à des anomalies de vitesses positives

à des anomalies de vitesses négatives

Bonne réponse

NEW SUPERPOWER!

NEXT

mauvaise réponse

Pour avoir la correction il faut remuer tes meninges

En tomographie la zone bleue correspond à

une zone chaude

une zone froide

une zone tiède

Bonne réponse

NEW SUPERPOWER!

NEXT

mauvaise réponse

Bien joué , petit apprenti géologue Et hop une vidéo pour tout résumer

puis complète tes captures d' écran

et un qcm t attends sur pronote
