Fonction Technique vélo

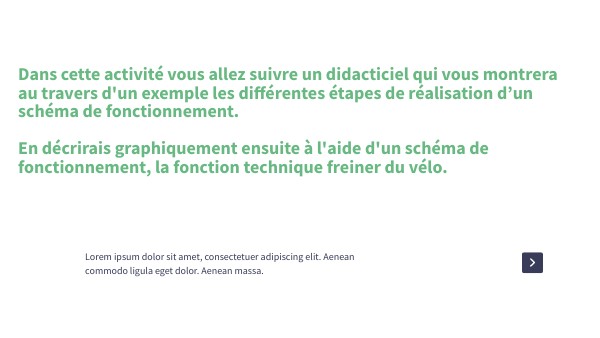

Dans cette activité vous allez suivre un didacticiel qui vous montrera au travers d'un exemple les différentes étapes de réalisation d’un schéma de fonctionnement. En décrirais graphiquement ensuite à l'aide d'un schéma de fonctionnement, la fonction technique freiner du vélo.

Dans un dessin, un objet est représenté dans sa réalité physique.

Dans un schéma de fonctionnement, la représentation de l'objet est simplifiée. Ça ne cherche pas à rendre compte de son apparence réel

Dans ce didacticiel vous allez suivre les étapes de réalisation de schéma de fonctionnement de la fonction technique propulser du vélo.

Étape 1: tout d'abord on choisit les éléments qui participent à la fonction technique étudier. Pour la fonction technique propulser du vélo ce sera:. Le pédalier, le plateau, la chaîne, le paiement, la roue arrière.

Etape 2 : il faut ensuite choisir l'angle de vue qui permet de mieux comprendre le fonctionnement étudié.

Étape 3 : On schématise l'ensemble des éléments avec des couleurs différentes.

Étape 4 : On relie par un trait fin chaque élément avec son nom.

Étape 5 : On symbolise chaque moment par des flèches. Le numéro 1 pour le mouvement qui a lieu en premier, 2 pour le mouvement qui a lieu en deuxième… et ainsi de suite.

Étape 6 : Enfin on décrit par une phrase courte l'action correspondante à chaque numéro.
