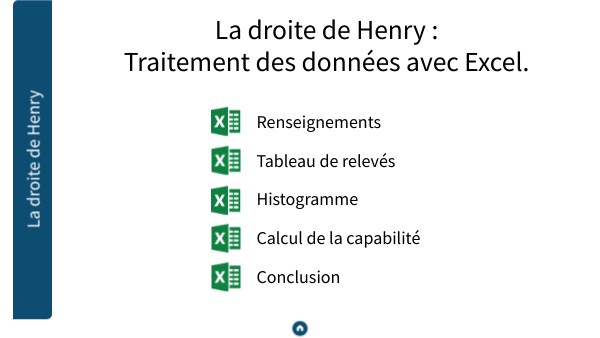

La droite de Henry : Traitement des données avec Excel.
Renseignements
La droite de Henry
Tableau de relevés
Histogramme
Calcul de la capabilité
Conclusion
Renseignements
Les cellules encadrées en noir doivent être complété par l'utilisateur.
La droite de Henry
Tableau de relevés
La droite de Henry
Tableau de relevés
Nombre de variable aléatoire :
On utilise la fonction "nb" : Détermine le nombre de cellules d'une plage contenant des nombres.
=NB(valeur1;[valeur2];...)
La plus grande des valeurs :
On utilise la fonction "max" : Donne la valeur la plus grande parmi une liste de valeurs.
La droite de Henry
=max(valeur1;[valeur2];...)
La plus petite des valeurs :
On utilise la fonction "min" : Donne la valeur la plus petite parmi une liste de valeurs.
=min(valeur1;[valeur2];...)
Tableau de relevés
Le nombre de classe de la série :
On utilise les fonctions "RACINE" et "ARRONDI.SUP" : "RACINE" : Donne la racine carrée d'un monbre.
=RACINE(nombre)
"ARRONDI.SUP" : Arrondit un nombre.
=ARRONDI.SUP(nombre;no_chiffres)
La droite de Henry
L'étendu de la série :
C'est la plus grande des valeurs - la plus petite des valeurs.
L'intervalle de classe de la série :
C'est l'étendu de la série diviser le nombre de classe de série. On utilise la fonction "ARRONDI.SUP" :
"ARRONDI.SUP" : Arrondit un nombre au centième.
=ARRONDI.SUP(nombre;no_chiffres)
Histogramme
Caluls automatique des données renseignées dans l'onglet "Tableau de relevés" pour réaliser l'histogramme.
La droite de Henry
Histogramme
- La cellule est égale à la plus petite des valeurs qui est dans l'onglet "Tableau de relevés".
La droite de Henry
- La cellule est égale à la valeur du plus l'intervalle de classe de la série qui est dans l'onglet "Tableau de relevés".
- Etirer la cellule jusqu'a la cellule .
Histogramme
Fréquence (f)
C'est le nombre de variable aléatoire qui se trouve dans l'intervalle.
- La cellule est égale au nombre de variable aléatoire au dessus de la valeur de la cellule moins le nombre de variable aléatoire au dessus de la cellule .
La droite de Henry
On utilise la fonction "NB.SI" : Détermine le nombre de cellules non vides répondant à la condition à l'intérieur d'une plage.
=NB.SI(plage; critère)
Histogramme
Fréquence cumulées (∑f) :
C'est le nombre de variable aléatoire qui se trouve dans l'intervalle plus le nombre variable aléatoire de son prédédesseur.
La droite de Henry
- La cellule est égale à la cellule . - La cellule est égale à la somme des cellule et .
- Etirer la cellule jusqu'a la cellule .
Histogramme
Fréquence cumulées en pourcentage (∑f%) :
C'est le pourcentage de la somme des fréquences cumulées.
- La cellule est égale à la cellule diviser par la valeur du nombre de variable aléatoire dans l'onglet "Tableau de relevés" .
Mettre la cellule en Pourcentage.
La droite de Henry
Calcul de la capabilité
Moyenne de la série :
On utilise la fonction "MOYENNE" : Donne la moyenne de la plage dans l'onglet "Tableau de relevés".
La droite de Henry
=MOYENNE(nombre1;[nombre2];...)
Intervalle de Tolérance :
C'est la somme de l'intervalle de tolérance supérieure + l'intervalle de tolérance inférieure qui se trouvent dans l'onglet "Renseignements".
Calcul de la capabilité
Ecart type de la série
On utilise la fonction "ECARTYPE" : Evalue l'écart-type d'une population en se basent sur un échantillon. Donne l'écart type de la plage de variable aléatoire dans l'onglet "Tableau de relevés".
La droite de Henry
=ECARTYPE(nombre1;[nombre2];...)
Tolérance supérieure et inférieure :
Dans l'onglet "Renseignements" : TS = Dimention + intervalle de tolérance supérieure. TI = Dimention - intervalle de tolérance inférieure.
Cours Exemple Page 13 & 14
Calcul de la capabilité
La droite de Henry
Indice de la Capabilité Procédé :
La machine est-elle bien centrée ? :
Utiliser les bonnes fonctions.
Utiliser les bonnes fonctions.
Conclusion
La droite de Henry
En fonction des resultats du Cp et Cpk. Vous devez faire apparaître la bonne conclusion !!
Conclusion
oui
La machine est capable de produire des bonnes pièces.
Cp
1,33
>
non
La droite de Henry
La machine n'est pas capable de produire des bonnes pièces.
Conclusion
oui
La machine est bien centrée.
Cpk
1,33
>
non
La machine n'est pas bien centrée et dérive vers la tolérance supérieure.
non
La droite de Henry
Cpks
1,33
>
oui
La machine n'est pas bien centrée et dérive vers la tolérance inférieure.
