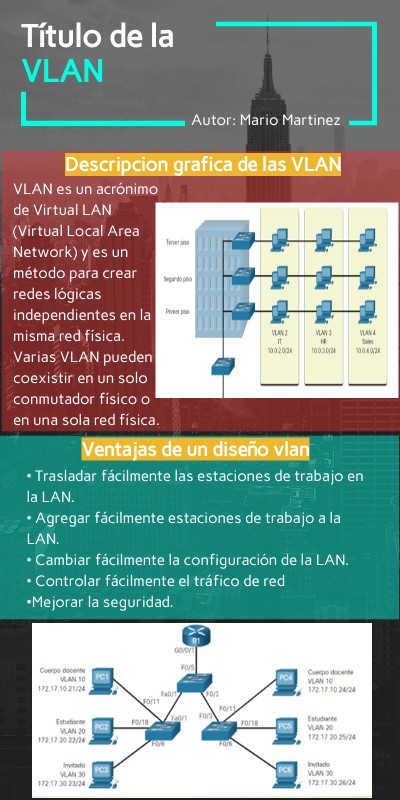

Título de laVLAN

Autor: Mario Martinez

Descripcion grafica de las VLAN

VLAN es un acrónimo de Virtual LAN (Virtual Local Area Network) y es un método para crear redes lógicas independientes en la misma red física. Varias VLAN pueden coexistir en un solo conmutador físico o en una sola red física.

Ventajas de un diseño vlan

• Trasladar fácilmente las estaciones de trabajo en la LAN. • Agregar fácilmente estaciones de trabajo a la LAN. • Cambiar fácilmente la configuración de la LAN. • Controlar fácilmente el tráfico de red •Mejorar la seguridad.

Tipos de la VLAN

• VLAN de nivel 1 (por puerto). También conocida como “port switching”. • VLAN de nivel 2 por direcciones MAC. Se asignan hosts a una VLAN en función de su dirección MAC. • VLAN de nivel 3 por tipo de protocolo. • VLAN de nivel 4 por direcciones de subred (subred virtual). • VLAN de niveles superiores.

VLAN predeterminada

Cuando se inicia el conmutador inicial, todos los puertos del conmutador se convierten en miembros de la VLAN predeterminada. Incluya todos los puertos del conmutador en la VLAN predeterminada para que todos formen parte del mismo dominio de transmisión.

Redes VLAN en un entorno conmutado multiple -VLAN troncales

Las VLAN no serían muy útiles sin los enlaces troncales de VLAN. Los troncos de VLAN permiten que todo el tráfico de VLAN se propague entre switches. Esto permite que los dispositivos conectados a diferentes switches pero en la misma VLAN se comuniquen sin pasar por un router.

Redes sin VLAN

En condiciones normales de funcionamiento, cuando un conmutador recibe una trama de transmisión en uno de sus puertos, la reenviará a todos los demás puertos, excepto al puerto que recibe la transmisión.

Redes con VLAN

Una VLAN, acrónimo de virtual LAN, es un método para crear redes lógicas independientes dentro de una misma red física.​ Varias VLAN pueden coexistir en un único conmutador físico o en una única red física.

Identificación de vlan con etiqueta

Cuando una LAN Ethernet está dividida en redes VLAN, cada VLAN se identifica con una etiqueta 802.1 Q exclusiva. La etiqueta se aplica a todos los marcos para que los nodos de red que reciben las tramas puedan detectar a qué VLAN pertenecen los marcos.

Ejemplo de verificación de VLAN de voz

Ejemplo de verificación de VLAN de voz

Ejemplo de verificación de VLAN de voz

Se muestra la salida de ejemplo para el show interface fa0/18 switchport comando. El análisis de los comandos de voz de Cisco IOS excede el ámbito de este curso, pero las áreas resaltadas en el resultado de ejmplo muestran que la interfaz F=/18 se configuro con una VLAN configurada para datos (VLAN 20) y una VLAN configurada para voz (VLAN 150).

ELiminar las VLAN

La eliminación de una VLAN es tan simple como asignar la VLAN 1 predeterminada a los puertos que forman parte de la VLAN que deseamos eliminar y eliminar la VLAN. Es decir, si deseamos eliminar la VLAN 20, asignemos la VLAN 1 a los puertos 3 a 6 y simplemente elimine la VLAN 20.
