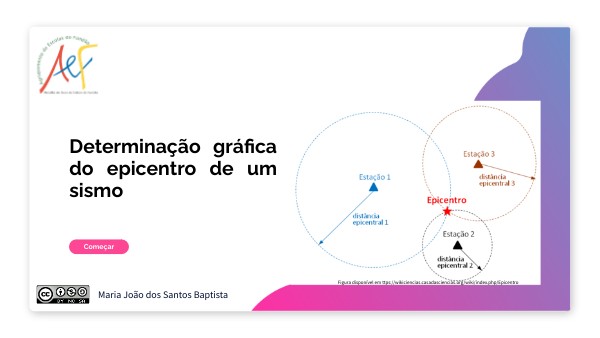

Determinação gráfica do epicentro de um sismo

Começar

Figura disponível em ttps://wikiciencias.casadasciencias.org/wiki/index.php/Epicentro

Maria João dos Santos Baptista

OBJETIVOS

ESTAÇÃO 2

ESTAÇÃO 1

Índice

Etapas que te permitem rever conteúdos/ realizar aprendizagens para que possas executar as diversas tarefas, ao longo do percurso, com sucesso. Explora-as sequencialmente.

WEBGRAFIA

ESTAÇÃO 3

QUESTÕES

Objetivos

Específicos

No final desta aula deverás saber aplicar a aprendizagem:- determinando graficamente o epicentro de um sismo;

ESTAÇÃO 1

Elementos associados a um sismo

A sismologia estuda sismos causados pela propagação de ondas sísmicas, geradas natural e artificialmente

+ info

ESTAÇÃO 1

0 que é um sismo?

Sismo ou tremor de terra

Os sismos são movimentos vibratórios da geosfera causados pela súbita libertação de energia elástica armazenada nas rochas. Por vezes, a libertação de energia sísmica é tal que faz vibrar todo o planeta. Neste caso, o sismo designa-se terramoto.

+ info

ESTAÇÃO 1

O comportamento das rochas quando sujeitas a estados de tensão pode ser:

Dúctil (maleável)

Frágil (rígido)

Elástico

Dentro do seu limite de elasticidade, a rocha recupera a sua forma inicial após a cessação do estado de tensão.

Em condições de elevada temperatura e pressão, a rocha sofre alteração irreversível, sem sofrer fratura. Podem formar-se dobras geológicas (deformação contínua).

Atingido o limite de elasticidade e em condições de baixa temperatura e pressão, a rocha sofre alteração irreversível, fraturando. Formam-se falhas geológicas (deformação descontínua).

+ info

ESTAÇÃO 1

Vídeos e Animações

Observa os recursos para melhor compreensão do comportamento dúctil e frágil do material rochoso, quando sujeto a tensões.

+ info

ESTAÇÃO 1

Teoria do Ressalto Elástico

Formulada por Harry F. Reid, em 1911, explica o mecanismo de formação de um sismo tectónico.

Rotura, libertação de energia; as rochas voltam à forma inicial

Posição original

Deformação

+ info

ESTAÇÃO 1

Elementos de um Sismo Tectónico

Descobre a relação entre o tipo de limite tectónico e a profundidade de um sismo

ESTAÇÃO 1

Descobre a razão para a existência de focos sísmicos mais e menos profundos.

Video

O ambiente geodinâmico gerador de sismos tectónicos localiza-se na litosfera, onde as rochas apresentam comportamento frágil e estão sujeitas a estados de tensão, nomeadamente nas zonas de limites de placas litosféricas.

ESTAÇÃO 1

Propagação da energia sísmica

Ondas sísmicas

A energia sísmica libertada no foco dispersa-se, em todas as direções, obrigando as partículas que constituem os materiais rochosos a vibrarem, vibrações essas que se propagam sucessivamente às partículas adjacentes, originando ondas sísmicas que fazem tremer a geosfera.Observa a analogia com a propagação de ondas, quando atiramos uma pedra para um lago

+ info

ESTAÇÃO 1 Propagação da energia sísmica

Num meio heterogéneo

Num meio homogéneo

+ info

ESTAÇÃO 1

Ondas sísmicas e suas características

+ info

+ info P

ONDAS P

ESTAÇÃO 1

Ondas Sísmicas

+ info S

ONDAS S

ESTAÇÃO 1

Ondas sísmicas

+ info R

ONDAS Rayleigh

Ondas sísmicas

ESTAÇÃO 1

+ info L

ONDAS Love

ESTAÇÃO 2

Deteção e Registo de um sismo

ESTAÇÃO 2

Sismógragos

+ info

Os sismógrafos são aparelhos de precisão que registam, em sismogramas, a vibração induzida pelas ondas sísmicas. Um sismógrafo consiste numa massa suspensa que funciona como um pêndulo, que oscila quando é atingida por ondas sísmicas. Clica no vídeo para descobrires mais sobre o registo de um sismo.

ESTAÇÃO 2 Interpretação de um sismograma

+ info

ESTAÇÃO 03

Determinação gráfica do Epicentro de um sismo

ESTAÇÃO 1

Video

Para determinarmos graficamente o epicentro de um sismo precisamos de usar, pelo menos três sismogramas, desse sismo, obtidos em diferentes estações sismográficas.

ESTAÇÃO 3

Procedimento para a determinação gráfica do epicentro de um sismo

Adaptado do recurso consultado na Escola Virtual disponível em: https://app.escolavirtual.pt/lms/playerteacher/resource/14596476/E?se=&seType=&coId=&area=search

2- LOCALIZAR O EPICENTRO DE UM SISMO NO MAPA

1- DETERMINAÇÃO DA DISTÂNCIA EPICENTRALCalcular a distância de 3 estações sismográficas ao epicentro

2.3- Identificar o ponto de interseção ou a área triangular

2.1- Converter as distâncias ao epicentro à escala do mapa.

1.1- Determinação da diferença de tempo de chegada das ondas P e S

2.2

1.2

2.3

2.1

1.1

1.2- Determinação da distância de cada uma das estações ao epicentro

2.2 Marcar no mapa a distância de cada estação ao epicentro

ESTAÇÃO 3

Seguindo as etapas que constam na timeline do diapositivo anterior, determina graficamente o Epicentro do Sismo, utilizando os dados fornecidos pela professora, em suporte de papel: - Três sismogramas do sismo, obtidos em 3 estações sismográficas com diferente localização - Mapa da região - Gráfico de conversão do tempo de chegada das ondas P e S em distância ao epicentro

Confirma os resultados obtidos, usando o software disponível em

https://www.iris.edu/hq/inclass/software-web-app/earthquake_triangulation

Investiga, em grupo (máximo 3 elementos), pesquisando na internet e analisando os resultados individuais, a razão da obtenção, na localização gráfica do epicentro de um sismo, de uma área epicentral, em vez de um ponto de interseção. Cada grupo terá de apresentar oralmente as conclusões à turma.

QUESTÕES
