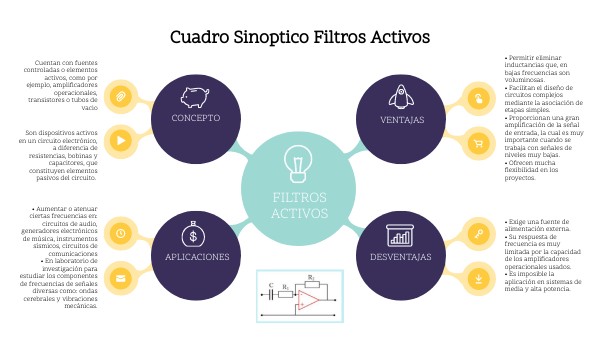

Cuadro Sinoptico Filtros Activos
• Permitir eliminar inductancias que, en bajas frecuencias son voluminosas. • Facilitan el diseño de circuitos complejos mediante la asociación de etapas simples. • Proporcionan una gran amplificación de la señal de entrada, la cual es muy importante cuando se trabaja con señales de niveles muy bajas. • Ofrecen mucha flexibilidad en los proyectos.
Cuentan con fuentes controladas o elementos activos, como por ejemplo, amplificadores operacionales, transistores o tubos de vacio
concepto
VENTAJAS
Son dispositivos activos en un circuito electrónico, a diferencia de resistencias, bobinas y capacitores, que constituyen elementos pasivos del circuito.
FILTROS ACTIVOS
• Aumentar o atenuar ciertas frecuencias en: circuitos de audio, generadores electrónicos de música, instrumentos sísmicos, circuitos de comunicaciones • En laboratorio de investigación para estudiar los componentes de frecuencias de señales diversas como: ondas cerebrales y vibraciones mecánicas.
• Exige una fuente de alimentación externa. • Su respuesta de frecuencia es muy limitada por la capacidad de los amplificadores operacionales usados. • Es imposible la aplicación en sistemas de media y alta potencia.
APLICACIONES
DESVENTAJAS
