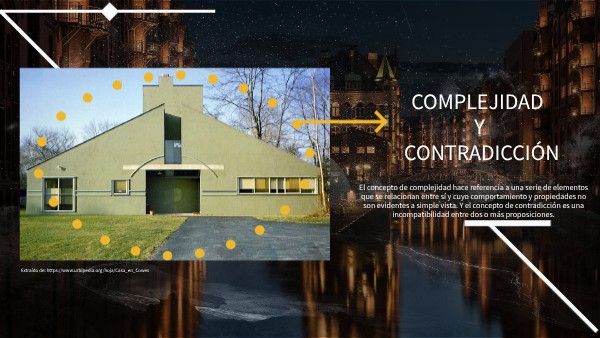

COMPLEJIDAD Y CONTRADICCIÓN

El concepto de complejidad hace referencia a una serie de elementos que se relacionan entre sí y cuyo comportamiento y propiedades no son evidentes a simple vista. Y el concepto de contradicción es una incompatibilidad entre dos o más proposiciones.

Extraído de: https://www.urbipedia.org/hoja/Casa_en_Cowes

Integrantes:

Andrea ALEXANDRA GUZMÁN vargas
karla antuane yucra callasi
milagros CALMETT Gómez Espirilla
silvana Milagros lopez franco
alex alberto condori quispe
Bianca Sofía Palao Estrada

ESTRUCTURALISMO

Índice

Robert Venturi

Casa Vanna Venturi

Linea de tiempo

Análisis general

05.1

Conclusion Parcial

Biografía

Idea del proyecto

06.1

Conclusion Parcial

Obras Importantes

Análisis urbano

Conclusion Parcial

07.1

Metodología-teoria-principios

Análisis formal

08.1

Conclusion Parcial

Análisis funcional

09.1

Conclusion Parcial

Análisis tecnológico

10.1

Conclusion Parcial

Partido urbano arquitectónico

Conclusion Parcial

11.1

Conclusión Final

Referencias

Robert Venturi

biografia de Robert Venturi

Algunos de sus reconocimientos obtenidos en el mundo son:• Premio Pritzker • Twenty-five Year Award • Vincent Scully Prize • Architecture Firm Award • FAIA • Medalla Nacional de las Artes • Premio de Roma • The James Madison • Vincent Scully PrizeMedalla Benjamin Franklin (1993) • Medalla de Oro del AIA (2016) (Moreno,2021, parr 11)

Robert Venturi de nacionalidad norteamericana, nacido en Filadelfia, Pensilvania, el 25 de junio de 1925 y fallecido en I bídem el 18 de septiembre de 2018. (Robert Venturi,2021, parr1)

Impusulsor de la arquitectura postmoderna y posmodernismo (Robert Venturi,2021, parr3 )

Sus obras son : • Casa Vanna Venturi (Filadelfia) • Modelo de Ciudad Celebration para Disney World (Orlando, Florida) • Pabellón de Estados Unidos para la Exposición Universal 1992 (Sevilla) • Museo de Arte (Seattle, Washington) • Ampliación del Museo National Gallery (Londres) • Laboratorio Lerwis Thomas, Universidad de Princeton (Princeton, Nueva Jersey) • Auditorio de la Orquesta de Philadelphia (Filadelfia) • Museo de las Artes Manufactureras (Fráncfort del Meno) • Sala de Exposición de Basco (Philadelphia) • Edificio de Investigaciones Clínicas, Universidad de Pennsylvania (Philadelphia) • Casa de Vacaciones Trubek y Wislocki (Nantucket Island, Massachusetts) • Edificio de Juzgados Franklin (Philadelphia) • Edificio Gordon Wu, Universidad de Princeton (Princeton, New Jersey) • Facultad de Estudios Humanísticos, Universidad del Estado (Nueva York) • Guild House (Philadelphia) • Museo del Niño en Houston (Moreno,2021, parr 7)

Trabajó en varios estudios, incluyendo los de Oscar Stonov, Eero Saarinen y Louis Isadore Kahn.l (Robert Venturi,2021, parr 4 )

Su obra teórica ha sido una de las más influyentes de la cultura arquitectónica actual. Cabe destacar su libro Complejidad y contradicción en arquitectura (1966), una de las obras más cruciales de la reciente experiencia arquitectónica y que tuvo una fuerte repercusión sobre todo en la década de los setenta; además de otros libros como Aprendiendo de Las Vegas (1972); o Una visión de Capidoglio (1985), ambos escritos con la colaboración de Denise Scott Brawn. . (Tafuri,2021, parr 6)

Tomada de Anonimo. (s.f). Urbipedia: https://www.urbipedia.org/images/thumb/6/6f/Venturi.jpg/300px-Venturi.jpg

Obras importantes

Casa Guild-Pensylvania (1960 -1963)

Gordon Wu Hall (1983)

Sainsbury Wing, National Gallery - London (1989 - 1991)

BASADA en la ambigüedad de la experiencia moderna

la contradicción

basadas en la riqueza

LA COMPLEJIDAD

Guillermo Hevia García. "La teoría del 'Edificio Pato' de Robert Venturi: cuando la forma es una traducción literal de la función" 22 mar 2012. ArchDaily Perú. Accedido el 16 Nov 2021. <https://www.archdaily.pe/pe/02-146695/plataforma-en-viaje-edificio-pato> ISSN 0719-8914

teoría

principios

ROBERT VENTURI

metodología

https://www.arquitecturaydiseno.es/arquitectura/robert-venturi-adios-grande_1975

https://es.wikidat.com/info/robert-venturi

unidad transparente

complejidad en su geometría.

vitalidad

Casa Vanna Venturi

análisis general

UBICACIÓN - LOCALIZACIÓN

Está situada en Chestnut Hill, a las afueras de la ciudad de Filadelfia en (EEUU).Fue diseñada por el arquitecto Robert Venturi para su madre, Vanna Venturi, y construida entre los años 1962 y 1964.

ESTADOS UNIDOS

Fracalossi, Igor. "Clásicos de Arquitectura: Casa Vanna Venturi / Robert Venturi " [Casa Vanna Venturi / Robert Venturi / IA+B] 19 may 2014. ArchDaily Perú. (Trad. Duque, Karina) Accedido el 16 Nov 2021. <https://www.archdaily.pe/pe/721212/clasicos-de-arquitectura-casa-vanna-venturi-slash-robert-venturi> ISSN 0719-8914

entorno

PRESENTA UN ENTORNO VERDOSO

PRESENTAN ACTIVIDADES INTERACTIVAS EN EL LUGAR

en su entorno presenta lugares como PARQUES PARA LOS USUARIOS

PRESENTAN CICLOVIAS EN SU ALREDEDOR

Fracalossi, Igor. "Clásicos de Arquitectura: Casa Vanna Venturi / Robert Venturi " [Casa Vanna Venturi / Robert Venturi / IA+B] 19 may 2014. ArchDaily Perú. (Trad. Duqu e, Karina) Accedido el 16 Nov 2021. <https://www.archdaily.pe/pe/721212/clasicos-de-arquitectura-casa-vanna-venturi-slash-robert-venturi> ISSN 0719-8914

EN LA ZONA PRESENTA UNA BUENA ORGANIZACION

ES LUGAR ES MUY VISITADO POR TURISTAS DEBIDO A SU ENTORNO QUE PRESENTA EL LUGAR

https://www.google.com/maps/place/Casa+Vanna+Venturi,+Millman+St,+Philadelphia,+PA+19118,+EE.+UU./@40.0718213,-75.2087983,1200m/data=!3m1!1e3!4m5!3m4!1s0x89c6b9715a347e49:0xad0bcf60aeb9a96e!8m2!3d40.0706432!4d-75.2080902?hl=es-419

entorno social - cultural

La actividad SOCIAL más repleta es compartir con las personas en un entorno verde, conciertos pequeños para todas las personas de manera publica ( reunirse) y el ciclismo en la zona

la CASA VANNA VENTURI es un excelente lugar ya que presentan entornos sociales y culturales para explorar el orgulloso lugar verde. ya que es su arderdor presentan partes para el entorno social de las personas

La CASA VANNA VENTURI destaca por sus espectaculares paisajes cubiertos de area verde y también por sus actividades que los rodea .

lectura

Pastorius Park

paisaje

conclusión

La CASA VANNA VENTURI esta ubicada en Chestnut Hill, a las afueras de la ciudad de Filadelfia en (EEUU).Destaca por sus espectaculares paisajes cubiertos de area verde tambien por sus actividades activas del lugar.

Fracalossi, Igor. "Clásicos de Arquitectura: Casa Vanna Venturi / Robert Venturi " [Casa Vanna Venturi / Robert Venturi / IA+B] 19 may 2014. ArchDaily Perú. (Trad. Duqu e, Karina) Accedido el 16 Nov 2021. <https://www.archdaily.pe/pe/721212/clasicos-de-arquitectura-casa-vanna-venturi-slash-robert-venturi> ISSN 0719-8914

la casa vanna venturi es un excelente lugar ya que presentan entornos sociales y culturales para explorar. presenta campos verdosos para compartir en familia y conciertos pequeños para el publico.

Otras actividades que destaca en el ciclismo en el area verde

https://www.google.com/maps/place/Pastorius+Park/@40.0707524,-75.2051232,3a,75y,90t/data=!3m8!1e2!3m6!1sAF1QipN_v054G6wQ1LMQdS_KUmUFvGGcfDnYCqYI99v9!2e10!3e12!6shttps:%2F%2Flh5.googleusercontent.com%2Fp%2FAF1QipN_v054G6wQ1LMQdS_KUmUFvGGcfDnYCqYI99v9%3Dw203-h114-k-no!7i4032!8i2268!4m13!1m7!3m6!1s0x89c6b9715a347e49:0xad0bcf60aeb9a96e!2sCasa+Vanna+Venturi,+Millman+St,+Philadelphia,+PA+19118,+EE.+UU.!3b1!8m2!3d40.0706432!4d-75.2080902!3m4!1s0x89c6b9a217fb1743:0xbb91df8f632ee774!8m2!3d40.0707524!4d-75.2051232?hl=es-419

Idea del proyecto

COMPLEJIDAD Y CONTRADICCIÓN

Extraído de: https://www.urbipedia.org/hoja/Casa_en_Cowes

conclusión

La casa tiene una apariencia unitaria, sencilla y simétrica, sin embargo presenta cambios aleatorios y geométricos.
Presenta una entrada extensa que conecta con la calle, rodeada de arboles.

Extraído de: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

El diseño se enfoca tanto en las escaleras como en la chimenea, compitiendo por la centralidad de la casa.

La cubierta de dos aguas, el énfasis en la chimenea central y una planta baja cerrada, son reacciones contra los elementos arquitectónicos modernistas estándar.

Extraído de: https://www.arquine.com/nueve-mentiras/

Extraído de: https://ddvm.org/2020/12/09/stair-at-mothers-houserobert-venturi1964/

ANÁLISIS URBANO

Extraído de: https://es.wikipedia.org/wiki/Pensilvania

Ubicado en Chestnut Hill, en las afueras de la Ciudad de Philadelphia, Pensilvania, Estados Unidos.

Extraído de: https://www.fundeu.es/recomendacion/filadelfia/

Chestnut Hill es un barrio residencial, dentro de los limites de Philadelphia
Todo el barrio Chesnut Hill Historic District es parte del Registro Nacional de Lugares Historicos, debido a que en el siglo XIX, muchas mansiones victorianas se construyeron en la zona .

INGRESO SALA DE ESTAR COCINA BAÑO DORMITORIOS ESTUDIO

Extraído de: https://www.urbipedia.org/hoja/Casa_en_Cowes

La casa fue diseñada pensada en su propietaria, por lo que se reunieron las habitaciones principales en la planta baja, con el fin de ser accesibles.

El Pastorius Park, es un parque de 16 acres en Filadelfia, Pensilvania, Estados Unidos. Lo mantiene la Comisión de Fairmount Park. esta al este de la casa Vanna Venturi

Extraído de: https://en.wikipedia.org/wiki/Pastorius_Park

PRINCIPALES

ATRACTIVOS

Extraído de: https://www.diariodelviajero.com/america/la-campana-de-la-libertad-de-filadelfia

Extraído de: https://es.wikipedia.org/wiki/Museo_de_Arte_de_Filadelfia

Extraído de: https://theculturetrip.com/north-america/usa/pennsylvania/articles/instead-of-visiting-the-philadelphia-museum-of-art-visit-the-barnes-foundation/

Extraído de: https://www.viator.com/en-IE/Philadelphia-attractions/Eastern-State-Penitentiary/d906-a11334

Extraído de: https://www.10best.com/destinations/pennsylvania/philadelphia/museum-district-fairmount-park/attractions/franklin-institute-science-museum/

Extraído de: https://es.wikipedia.org/wiki/Independence_Hall

conclusión

Ubicado en Chestnut Hill, en las afueras de la Ciudad de Philadelphia, Pensilvania, Estados Unidos.

Extraído de: https://es.wikipedia.org/wiki/Pensilvania

En el barrio residencial Chestnut Hill, se encuentra al este de la casa Vanna Venturi el parque Pas torius Park.

Extraído de: https://www.fundeu.es/recomendacion/filadelfia/

Extraído de: https://en.wikipedia.org/wiki/Pastorius_Park

Diseño pensada en la necesidades de la propietaria, buscando mayor accesibilidad y confort.

INGRESO SALA DE ESTAR COCINA BAÑO DORMITORIOS ESTUDIO

Extraído de: https://www.urbipedia.org/hoja/Casa_en_Cowes

ANÁLISIS FORMAL

1. ¿Cómo se ve el volumen?

El volumen en los laterales posee mayormente formas y lados inclinadados

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

En la fachadada pareceque la casa se divide en dos debido a la perfeoración central

El volumen en la parte frontal y posterior posee, en su mayoria, formas ortogonales

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

NO ES CÚBICO NI PIRAMIDAL, EL VOLUMEN ES UN CONJUNTO DE FORMAS TRIANGULARES Y ORTOGONALES

2. ¿Es cúbico o piramidal?

3.¿Es compacto o presenta adiciones de otros volúmenes?

El volumen es compacto debido a que aprovecha el espacio para generar la mayor cantidad de espacios posibles

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

4.¿Presenta perforaciones, quiebres?

El volumen presenta quiebres que se aprecian en los laterales de la casa

creatingweb.es. (s. f.). Casa Vanna Venturi. Buscador de Arquitectura. Recuperado 17 de noviembre de 2021, de https://seearch.es/obra/casa-vanna-venturi

5. ¿Si los hay genera plasticidad en el volumen?

Estos quiebres le brindan plasticidad al volumen dandole tridimensionalidad, esto genera que no posea la forma tradicional de las casas

6. ¿Hay superposiciones de volúmenes?

No posee superposiciones de volumenes

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

7. ¿El corte del edificio que partes presenta?

DORMITORIO

COCINA

ENTRADA

8. ¿Que partes se observan en la fachada?

En la fachada se aprecia la entrada y la sala

9. ¿Pueden reducirse a formas geométricas simples (cuadrados, rectángulos, triángulos)?

Se pueden observar triangulos, cuadrados y rectangulos

Pro, P.-R. A. (2014, 23 marzo). James Stirling e James Gowan. 3D Warehouse. https://3dwarehouse.sketchup.com/model/1f314b5dd801658b5f3b9bc40a6b0dd6/James-Stirling-e-James-Gowan?hl=e

10. ¿Qué elementos ornamentales o arquitectónicos ordenan o dividen la fachada?

La fachada se ve ordenada por la entrada y la chimenea

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

11. ¿Se observa proporción entre las distintas partes?

En la fachada se ve propoporcionados ambos lados

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

No hay elementos decorativos en el edificio

12. ¿Se observan elementos decorativos en el edificio?

13. ¿Que sucede con el color en la obra, se distinguen matices o es monocromático?

En torno a como oscurece el color gris se hace más notorio

Serrano, J. R. (2017, 30 noviembre). Casa Vanna Venturi, Chestnut Hill, Philadelphia. 1962–1964. HIPERBOLE. https://hyperbole.es/2017/11/casa-vanna-venturi-chestnut-hill-philadelphia-1962-1964/

La obra posee un tono de azul grisaceo durante el día

14.¿Cómo trabajan las texturas de la envolvente?

No hay texturas en la envolvente, la fachada es lisa a excepcion de los elementros estructurales

15.¿Como entra la luz en el interior?

La luz ingresa a partir de ciertos ventanales los cuales poseen formas irregulares

15. ¿ Es abundante o escasa?¿La cantidad de luz tiene relación con las partes del edificio y significado simbólico e su intensidad o dirección?

Área pública

La ingresos de luz se ubican en la zona este por lo que solo reciben luzsolar parte del tiempo

La luz solar en las areas publicas es abundante

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

La luz solar en las areas privadas es abundante

La ingresos de luz tienden a seguir el recorrido del sol por ende se encuentra constantemente iluminado

17. ¿Como es tratado el espacio interior y que sensaciones produce?

Algunos de los espacios privados tienden a tener tamaños reducidos y formas irregulares para dar la sensación de privacidad

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Los espacios publicos poseen mayor tamaño y altura, además brindan la sensación de continuidad

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

18.¿En el volumen se observan limites (físicos, virtuales, permeables)?

Límite físico
Límite virtual

19.¿Se observa simetría, ritmo, ejes en la volumetría?

SIMETRIA
RITMO
EJES

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

CONCLUSIÓN

SIMETRIA
RITMO
EJES

creatingweb.es. (s. f.). Casa Vanna Venturi. Buscador de Arquitectura. Recuperado 17 de noviembre de 2021, de https://seearch.es/obra/casa-vanna-venturi

✅ Casa Vanna Venturi - Ficha, Fotos y Planos. (2020, 13 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Estas formas irregulares se deben a quiebres que permiten salir de la forma tradicional de una casa

El volumen en general esta compuesto por formas irregulares y regulares

Los colores de la fachada tienen a cambiar dependiendo de cantidadde luz que reciban

Serrano, J. R. (2017, 30 noviembre). Casa Vanna Venturi, Chestnut Hill, Philadelphia. 1962–1964. HIPERBOLE. https://hyperbole.es/2017/11/casa-vanna-venturi-chestnut-hill-philadelphia-1962-1964/

ANÁLISIS FUNCIONAL

1. ¿Qué utilidad práctica tenía la obra cuando se contruyó?

HOGAR

Vanna Venturi pide a su hijo Robert, la construcción de una casa.

The Museum of Modern Art. (n.d.). Robert Venturi working in the slide room at the University of Pennsylvania, Philadelphia.

Davis, S. (2015a). Vanna House Venturi. https://www.architectmagazine.com/design/buildings/vanna-venturi-house-listed-for-175-million_o

2. ¿Qué se entiende por idea de partido? ¿Cómo se expresa?

Arquetipo: Casa

Chimenea

La fachada como consecuencia de la planta

Cubierta a dos aguas

Diseñar una obra en las que se puedan apreciar aquellos elementos que permiten reconocer una casa.

ventanas

Crítica directa al movimiento modernista

3. ¿Cúal es el elemento generador del partido?

Chimenea

Elemento básico del arquetipo casa

Reúne los espacios de la primera planta

Se jerarquiza por posición, tamaño, concepto

4. ¿Se puede identificar los accesos? 5. ¿Cómo estaban tratados los accesos de acuerdo a su jerarquía?

Rear and Right Side Elevations including Covered Patio. (2011).

Acceso principal

Aproximación frontal
Acceso perpendicular al frente
centrado, retrasado
Ingreso de 2 alas
Jerarquizado por la forma triangular del frente y abertura por encima del acceso.

knappmasonry. (2007). Vanna Venturi House - After.

Imágenes extraídas de sketchupW., O. (2018). Casa Vanna Venturi. 3D Warehouse. https://3dwarehouse.sketchup.com/model/9bdad594-7038-4fd8-ace8-97fe41e3b9ea/Casa-Vanna-Venturi?hl=en

6. ¿Puede identificarse zonificación en la planta?

Primera planta

Segunda planta

Planta subterránea

Imágenes extraídas de sketchupW., O. (2018). Casa Vanna Venturi. 3D Warehouse. https://3dwarehouse.sketchup.com/model/9bdad594-7038-4fd8-ace8-97fe41e3b9ea/Casa-Vanna-Venturi?hl=en

7. ¿Por la forma del edificio se puede tener una idea completa de su estructura desde el ingreso o es necesario recorrerlo? ¿Es claro y de simple lectura o laberíntico?

El mayor uso de cerramientos opacos no nos permite hacer una idea clara del recorrido.

Se observa que la mayor parte de ambientes se encuentra en la primera planta.

Claro y de simple lectura

Huang, E. (n.d.). 「Vanna Venturi House」的圖片搜尋結果. Pinterest.

La obra no es extensa y por su diseño, techo a dos aguas, permite limitados espacios en la parte superior, por lo que no tiene una lectura complicada.

Casa_vanna_venturi-fachada_principal. (2009). Urbipedia.

8. ¿Se originan ejes? ¿Qué tipo de circulación generan (centrales, laterales, peine)?

Circulación central

La circulación se concentra alrededor de la chimenea y escaleras a la segunda planta

Davis, S. (2015). Vanna Venturi House. https://www.architectmagazine.com/design/buildings/vanna-venturi-house-listed-for-175-million_o

9. ¿Cómo se expresan espacialmente las circulaciones?

10. ¿Qué esquemas se plantean (lineales, centrales)?

de Natale, A. B. (n.d.). Vanna Venturi house interior.

Rear and Right Side Elevations including Covered Patio. (2011).

Imágenes extraídas de sketchupW., O. (2018). Casa Vanna Venturi. 3D Warehouse.

CENTRAL

LINEAL

11. ¿Las plantas que tipo de desarrollo presentan (lineales, centrales)? ¿Se combinan?

Los disitntos espacios se reunen entorno a la chimenea (elemento reconocible en toda idea de casa) y la escalera.

Refuerza el concepto y arquetipo de hogar (Reunión, calidez)

Elemento ordenador

Desarrollo central

12. ¿Se puede determinar si existe simetría, ritmo, repetición en la planta? ¿A traves de que elemento se manifiesta?

Primera planta

Segunda planta

Imágenes extraídas de sketchupW., O. (2018). Casa Vanna Venturi. 3D Warehouse. https://3dwarehouse.sketchup.com/model/9bdad594-7038-4fd8-ace8-97fe41e3b9ea/Casa-Vanna-Venturi?hl=en

13. ¿Es posible determinar si el planteo es abierto o cerrado?

Tanto por función como por el uso de cerramientos, la obra presenta un planteo cerrado.

Parte trasera

Planteo cerrado

Parte frontal

Imágenes extraídas de sketchupW., O. (2018). Casa Vanna Venturi. 3D Warehouse. https://3dwarehouse.sketchup.com/model/9bdad594-7038-4fd8-ace8-97fe41e3b9ea/Casa-Vanna-Venturi?hl=en

Conclusión

Chimenea

Elemento básico del arquetipo casa

Reúne los espacios de la primera planta

Se jerarquiza por posición, tamaño, concepto

Arquetipo: Casa

Acceso principal

Aproximación frontal
Acceso perpendicular al frente
centrado, retrasado
Ingreso de 2 alas
Jerarquizado por la forma triangular del frente y abertura por encima del acceso.

ANÁLISIS TECNOLóGICO

OBRA ARQUITECTÓNICA: Casa Vanna Venturi

ARQUITECTO: ROBERT VENTURI

CONSTRUCCIÓN: 1962-1964

1-¿QUÉ MATERIALES SE USARON EN SU CONSTRUCCIÓN?

ladrillo revocado

cunbierta de CHAPA DE MADERA

VIDRIO

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

PISO DE MADERA

hormigón reforzado en la zapata corrida

ENTREPISO DE ENLISTONADO DE MADERA

PERFILERIA DE MADERA

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

2-¿LOS MATERIALES EMPLEADOS DETERMINARON SISTEMAS ESTRUCTURALES? ¿QUÉ TIPO DE SISTEMAS PODEMOS DISTINGUIR?

COMPRESIÓN

Predomina el sistema estructural activo en los muros de carga el arco y la columna

Por sus uniones y refuerzos la estructura es resistente a la , compresión.

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

Muros portantes y de carga (Muros de carga - Ladrillo)

Posee una cimentación directa por el hormigón reforzado en la zapata corrida

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

3-¿LOS MATERIALES ESTÁN A LA VISTA O RECUBIERTOS POR OTROS?

La chimenea no posee un revestimiento de ladrillo.

El techo a doble agua posee una estructura de madera recubierta por por capas de machimbre, hormigón y cierra con la chapa.

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Interiomente los muros de mamposteria poseen un revetimiento de pintura de color semejante al crema.

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

Los muros de mampostería están recubiertos por pintura verde jade exteriormente.

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

4-SÍ HAY DISTINTOS MATERIALES ¿TIENE RELACIÓN EL MATERIAL UTILIZADO CON LAS PARTES DEL EDIFICIO?

La madera y la chapa componen la cubierta.

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

El vidrio y la madera configuran el enmarcado de los vanos , los vanos rectangulares poseen un marco con cruz.

Los muros de mampostería componen los muros de contención de la casa revestida con concreto y pintado con un color jade.

Tomada de Anónimo. (s.f) Archdaily: https://www.archdaily.pe/pe/721212/clasicos-de-arquitectura-casa-vanna-venturi-slash-robert-venturi/50cab298b3fc4b7062000275-clasicos-de-arquitectura-casa-vanna-venturi-slash-robert-venturi-imagen

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

5-¿QUÉ TAMAÑO TIENEN LOS MATERIALES?

Tomada de Wilson, D. (2010). Wilsonlearch1201: http://wilsonlearch1201.blogspot.com/2010/03/1100-dimensions.html

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

Tomada de Wilson, D. (2010). Wilsonlearch1201: http://wilsonlearch1201.blogspot.com/2010/03/1100-dimensions.html

6-¿SE HA UTILIZADO UN MEDIO DE UNIÓN?

Los conectores de la cubierta tanto entre piezas como empotradas están a la vista.

Los entrepisos , poseen cubierta de tablones y vigas secundarias reforzadas por conectores ocultos.

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

El marco de las ventanas es a base de madera unidas por clavijas y uniones semiocultas.

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

7-¿LOS MUROS SON FINOS O GRUESOS? ¿PRODUCEN SENSACIÓN DE SOLIDEZ O LIGEREZA?

Los muros son gruesos por las dimensiones de la mampostería produciendo una sensación de solidez.

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

8-¿QUÉ TIPO DE MURO RESULTA DE LA DISPOSICIÓN DE SUS PIEZAS?

Mampostería recubierta por concreto.

La base de la casa es de hormigón reforzado en la zapata corrida.

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

9-¿EXISTEN VANOS? ¿QUÉ FORMA TIENE? ¿QUÉ UTILIDAD?

Existen vanos cuya utilidad proporciona una equilibrada interacción con lo exterior y con la iluminación natural.

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

Poseen una forma rectangular.

En la parte superior poseen una forma de la cuarta parte de un círculo.

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

10-¿LOS VANOS SE CIERRAN CON DINTELES (VIGAS) O ARCOS? SI SON ARCOS ¿QUÉ FORMA TIENEN?

Los vanos se cierran con dinteles y una carpintería en forma de cruz.

El espacio superior posee un vano con cerramiento arqueado.

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

11.¿HAY PILARES Y/O COLUMNAS? ¿SON LIGEROS Y ESBELTOS O DESPROPORCIONADOS?

Se encuentran pilastras que refuerzan la sostenibilidad a los muros.

12-¿LA CUBIERTA ES PLANA (ARQUITRABADA) O CURVA(ABOVEDADA)? SI TIENE BÓVEDA ¿QUÉ TIPO ES? ¿CÓMO SE CONSTRUYÓ?

El triángulo del frente formado por las dos aguas de la cubierta es cortado en dos mitades por un vacío vertical. El arco también está dividido en dos partes. Sólo la viga sigue sin cortes, aunque es interceptada por el arco.

Su construcción se centra en la implementación y el adosamiento de la madera y la chapa.

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Posee una cubierta a doble agua.

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

13-¿HAY ELEMENTOS INTERMEDIOS ENTRE LOS SOPORTES Y LA CUBIERTA?

Sobresale una pequeña cobertura en forma de un triángulo rectángulo.

Tomada de Anónimo. (s.f) Wikiarquitectura: https://es.wikiarquitectura.com/edificio/casa-vanna-venturi/

Tomada de Macas,E. (s.f) SCRIBD: https://es.scribd.com/document/408730002/Casa-Vanna-Venturi

Sobre la cubierta sobresale un espacio que configura la chimenea del recinto.

Se observan materiales entre la chapa y los soportes :•CHAPA • IMPERMEABILIZACIÓN •HORMIGÓN DE VERMICULITA INTERSUM • FILTRO IMPERMEABLE • MACHIMBRE

Predomina el sistema estructural activo en los muros de carga el arco y la columna

Materiales: • LADRILLO REVOCADO • CUBIERTA DE CHAPA DE MADERA • VIDRIO • PERFILERÍA DE MADERA • ENTREPISO DE ENLISTONADO DE MADERA • PISO DE MADERA • HORMIGÓN REFORZADO EN LA ZAPATA CORRIDA

conclusión:
