20310024 Características y configuración de EIGRP para IPv4.

Unidad 6 EIGRP

Kevin Carlos Grajeda Aguilar 20301024 3P

Caracteristicas de EIGRP

Características básicas de EIGRP

EIGRP se lanzó originalmente en 1992 como un protocolo exclusivo disponible solamente en los dispositivos de Cisco.EIGRP incluye características de protocolos de routing de estado de enlace y vector distancia. Sin embargo, aún se basa en el principio clave del protocolo de routing vector distancia

Características básicas de EIGRP

1. Protocolo de transporte confiable: EIGRP utiliza el protocolo de transporte confiable (RTP) para la entrega y recepción de paquetes EIGRP.
2. Autenticación: Al igual que otros protocolos de routing, EIGRP puede configurarse para autenticación. RIPv2, EIGRP, OSPF, IS-IS y BGP pueden configurarse para autenticar la información de routing.

Tipos de paquetes EIGRP

Mensajes de EIGRP

CTLV y encabezado de paquetes EIGRP

Todos los paquetes EIGRP incluyen el encabezado, como se muestra en la figura 1. Los campos importantes incluyen el campo de código de operación y el campo de número de sistema autónomo. El código de operación especifica el tipo de paquete EIGRP de la siguiente manera:

• Actualizar
• Consulta
• Respuesta
• Saludo

Configuracion de EIGRP para IPv4

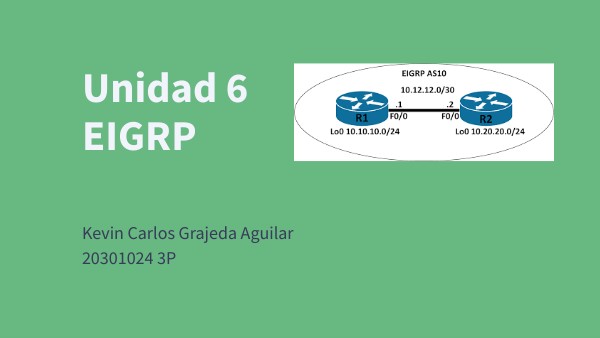

Topología de la red EIGRP

En la figura se muestra la topología que se usa en este curso para configurar EIGRP para IPv4. Es posible que los tipos de interfaces seriales y sus anchos de banda asociados no reflejen necesariamente los tipos de conexiones más frecuentes que se encuentran en las redes en la actualidad.

Números de sistema autónomo

EIGRP utiliza el comando router eigrp sistema-autónomo para habilitar el proceso EIGRP. El número de sistema autónomo que se menciona en la configuración EIGRP no se relaciona con los números de sistema autónomo asignados globalmente por la Autoridad de números asignados de Internet (IANA), que usan los protocolos de routing externos.

El comando router de EIGRP

El comando del modo de configuración global router se usa para iniciar la configuración de cualquier protocolo de routing dinámico.El comando del modo de configuración global router se usa para iniciar la configuración de cualquier protocolo de routing dinámico.el comando router del modo de configuración global enumera todos los protocolos de routing disponibles que admite la versión específica del IOS que se ejecuta en el router. El siguiente comando del modo de configuración global se usa para ingresar al modo de configuración del router para EIGRP y comenzar a configurar el proceso EIGRP: Router(config)# router eigrp sistema-autónomo

El comando network

El comando network tiene la misma función que en todos los protocolos de routing IGP. Con el comando network en EIGRP: Se habilita cualquier interfaz en el router que coincida con la dirección de red en el comando network del modo de configuración del router para enviar y recibir actualizaciones de EIGRP. Se incluye la red de las interfaces en las actualizaciones de routing EIGRP.Router(config-router)# network dirección de red ipv4 El comando eigrp log-neighbor-changes del modo de configuración del router está habilitado de manera predeterminada. Este comando se utiliza para lo siguiente:

• Mostrar cualquier cambio en las adyacencias de vecinos EIGRP.
• Ayudar a verificar adyacencias de vecinos durante la configuración de EIGRP.
• Avisar al administrador de red cuando se elimine cualquier adyacencia EIGRP.

El comando network y la mascara wildcard

Interfaz pasiva

Cada tanto puede ser necesario, o ventajoso, incluir una red conectada directamente en la actualización de routing EIGRP, pero no permitir que se forme ninguna adyacencia de vecino fuera de esa interfaz. El comando passive-interface se puede utilizar para evitar que se formen adyacencias de vecino. Existen dos razones principales para habilitar el comando passive-interface:

• Para suprimir tráfico de actualización innecesario, por ejemplo, cuando una interfaz es una interfaz LAN, sin otros routers conectados
• Para aumentar los controles de seguridad, por ejemplo, para evitar que dispositivos desconocidos de routing no autorizados reciban actualizaciones de EIGRP
