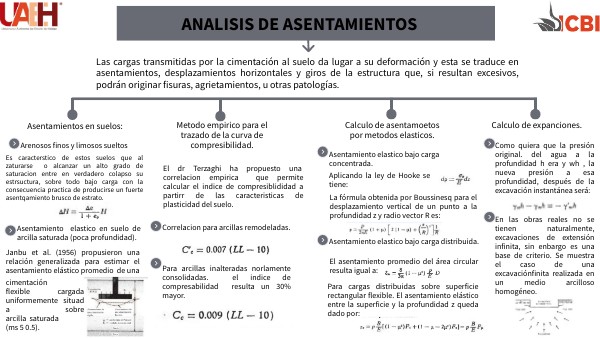

ANALISIS DE ASENTAMIENTOS

Las cargas transmitidas por la cimentación al suelo da lugar a su deformación y esta se traduce en asentamientos, desplazamientos horizontales y giros de la estructura que, si resultan excesivos, podrán originar fisuras, agrietamientos, u otras patologías.

Calculo de asentamoetos por metodos elasticos.

Metodo empirico para el trazado de la curva de compresibilidad.

Calculo de expanciones.

Asentamientos en suelos:

Arenosos finos y limosos sueltos

Como quiera que la presión original. del agua a la profundidad h era y wh , la nueva presión a esa profundidad, después de la excavación instantánea será:

Es caracterstico de estos suelos que al zaturarse o alcanzar un alto grado de saturacion entre en verdadero colapso su estrsuctura, sobre todo bajo carga con la consecuencia practica de producirse un fuerte asentqamiento brusco de estrato.

Asentamiento elastico bajo carga concentrada.

El dr Terzaghi ha propuesto una correlacion empirica que permite calcular el indice de compresiblididad a partirr de las caracteristicas de plasticidad del suelo.

Aplicando la ley de Hooke se tiene:

La fórmula obtenida por Boussinesq para el desplazamiento vertical de un punto a la profundidad z y radio vector R es:

Correlacion para arcillas remodeladas.

En las obras reales no se tienen naturalmente, excavaciones de extensión infinita, sin enbargo es una base de criterio. Se muestra el caso de una excavaciónfinita realizada en un medio arcilloso homogéneo.

Asentamiento elastico en suelo de arcilla saturada (poca profundidad).

Asentamiento elastico bajo carga distribuida.

Janbu et al. (1956) propusieron una relación generalizada para estimar el asentamiento elástico promedio de una

Para arcillas inalteradas norlamente consolidadas. el indice de compresabilidad resulta un 30% mayor.

El asentamiento promedio del área circular resulta igual a:

cimentación flexible cargada uniformemente situada sobre arcilla saturada(ms 5 0.5).

Para cargas distribuidas sobre superficie rectangular flexible. El asentamiento elástico entre la superficie y la profundidad z queda dado por:
