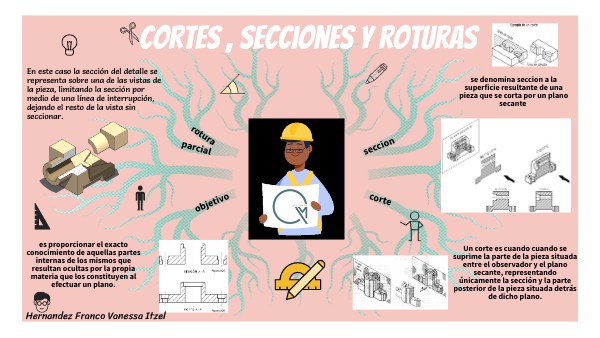

MAPA MENTAL CORTES

cortes , secciones y roturas

En este caso la sección del detalle se representa sobre una de las vistas de la pieza, limitando la sección por medio de una línea de interrupción, dejando el resto de la vista sin seccionar.

se denomina seccion a la superficie resultante de una pieza que se corta por un plano secante

rotura

seccion

parcial

corte

objetivo

es proporcionar el exacto conocimiento de aquellas partes internas de los mismos que resultan ocultas por la propia materia que los constituyen al efectuar un plano.

Un corte es cuando cuando se suprime la parte de la pieza situada entre el observador y el plano secante, representando únicamente la sección y la parte posterior de la pieza situada detrás de dicho plano.

Hernandez Franco Vanessa Itzel

corte por un plano secante

costes por varios planos secantes susecivos paralelos

corte or varios planos independientes entre si

clasificacion general

cortes por varias secantes sucesivos no paralelos

corte parcial

medio corte

corte auxiliar
