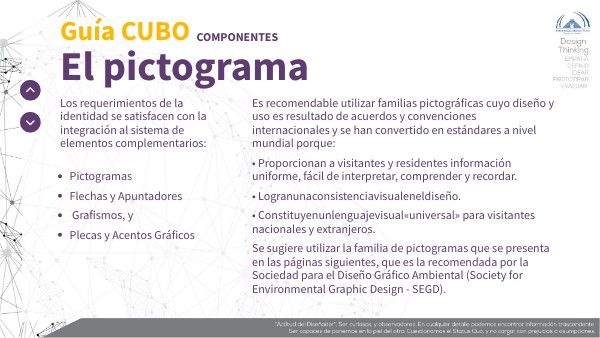

Guía CUBO
COMPONENTES
El pictograma
Es recomendable utilizar familias pictográficas cuyo diseño y uso es resultado de acuerdos y convenciones internacionales y se han convertido en estándares a nivel mundial porque: • Proporcionan a visitantes y residentes información uniforme, fácil de interpretar, comprender y recordar. • Logranunaconsistenciavisualeneldiseño. • Constituyenunlenguajevisual«universal» para visitantes nacionales y extranjeros. Se sugiere utilizar la familia de pictogramas que se presenta en las páginas siguientes, que es la recomendada por la Sociedad para el Diseño Gráfico Ambiental (Society for Environmental Graphic Design - SEGD).
Los requerimientos de la identidad se satisfacen con la integración al sistema de elementos complementarios:
- Pictogramas
- Flechas y Apuntadores
- Grafismos, y
- Plecas y Acentos Gráficos
Guía CUBO
COMPONENTES
El pictograma
https://segd.org/
El pictograma
- NORMA
- No se deben diseñar símbolos o pictogramas
particulares para un Programa Señalético
específico, dado que la interpretación de su
significado se complica por dos razones
principales:
- Para ser correctamente interpretado, el
observador debe conocer previamente su
significado. Al desarrollar familias de
pictogramas propias se obliga al
observador a aprender un nuevo
«idioma» o lenguaje, para lo que
usualmente no tiene suficiente tiempo.
- Cada pictograma debe ser capaz de
comunicar unívocamente su significado,
es decir, comunicar fuera de toda duda
un mensaje y sólo uno. Para lograrlo, el
mensaje en sí tiene forzosamente que ser de extrema simplicidad (basurero,
minusválidos, no nadar, etc.). Al
desarrollar familias de pictogramas la
variedad y complejidad de los mensajes
rebasa típicamente la capacidad de
traducirlos en grafismos unívocos.
El pictograma
El pictograma
El pictograma
El pictograma
- NORMA
- Para obtener el mayor reconocimiento y
legibilidad de los pictogramas es importante
observar las siguientes consideraciones:
- La proporción entre el fondo y la figura
de cada pictograma debe permanecer
inalterada en todos los casos.
- El fondo debe ser cuadrado con esquinas
redondeadas.
- El fondo debe ser blanco y la figura del
color oscuro dominante en la señal, o
bien a la inversa.
- El fondo puede ser substituido por el
contorno del marco en el mismo color
que la figura, teniendo cuidado de
obtener siempre el mayor contraste
posible entre fondo y figura.
- Debe evitarse utilizar únicamente la
figura, sin fondo o marco.
El pictograma
- NORMA
- Para garantizar que este símbolo crítico sea usado a su máxima efectividad cuando su función sea direccional en señales vehiculares, se deben observar las siguiente guías:
- La flecha es uno de los símbolos más usados en programas señaléticos.
Existe una enorme variedad de diseños de flechas, y estudios demuestran que muchos de los diseños de uso común son confusos e inefectivos.
- DISEÑO - Dentro de un cuadrado de 8 unidades por lado, el largo total de la flecha es de 7 unidades y su altura es de 6 unidades.
El pictograma
- TAMAÑO - La flecha debe dimensio-narse en
relación con el tamaño de los caracteres o
pictogramas usados en la señal.
- El tamaño
de la flecha se define como la altura de las
aspas.
- El tamaño de la fuente se define como
la altura de la letra «I» mayúscula.
- El
tamaño de la flecha debe ser el doble del de
la letra «I» mayúscula de la fuente usada
en el mensaje.
- Cuando se usen flechas junto
a íconos o pictogramas, el tamaño de la
flecha debe ser 2 unidades más chica que el
tamaño del pictograma.
El pictograma
El pictograma
- ORIENTACIÓN - La orientación de la flecha
tiene la misma importancia que su diseño y
su tamaño. Las flechas sólo pueden ser
orientadas en las ocho posiciones estándar
que se ilustran.
El pictograma
- POSICIÓN - La flecha debe siempre «jalar»
al mensaje. La flecha no debe nunca
«empujar» el mensaje. De modo que:
- a)
flechas que apunten hacia la izquierda o
hacia la izquierda arriba deben posicionarse
siempre a la izquierda del mensaje, siendo
entonces el primer grafismo desde la
izquierda de la señal;
- b) flechas que apunten
hacia la derecha o hacia la derecha arriba
deben posicionarse siempre a la derecha del
mensaje, siendo entonces el primer grafismo
desde la derecha de la señal.
El pictograma
- Los Programas Señaléticos Urbanos requieren
adicionalmente de otros tipos de flechas, en
particular las que indican el sentido de
circulación de las vialidades y las que indican
la dirección en que se encuentran los destinos
en señales peatonales.
- SENTIDO DE CIRCULACIÓN
- Por lo que toca a las flechas de sentido de
circulación, es conveniente diferenciarlas por
completo de las direccionales vehiculares a las
que se hizo referencia previamente, dado que
flechas similares pudieran confundir al
observador que pudiera interpretar una flecha
de sentido de circulación como una que indica
la dirección en que se encuentra cierto destino.
- La flecha de sentido de circulación sólo
puede ser utilizada en forma horizontal y
existen sólo dos versiones: un sentido (izquierda
o derecha), y ambos sentidos. Como un
elemento adicional de diferenciación, debe
colocarse únicamente sobre o debajo del
nombre de la vialidad.
El pictograma
- DIRECCIONALES PEATONALES
- A diferencia de las flechas direccionales
vehiculares, las flechas peatonales pueden
adquirir formas más distintivas, pudiendo
incluso llegar a tomar la forma de apuntadores.
- En cualquier caso, es conveniente respetar
también en las flechas peatonales las normas
planteadas previamente en lo referente a
tamaño, posición y orientación.
Idealmente, los apuntadores sólo deben ser
usados en un sentido horizontal -izquierda o
derecha.
El pictograma
Ciertos proyectos Señaléticos Urbanos pueden
requerir de grafismos, plecas y acentos gráficos
que aporten un elemento adicional de carácter
y personalidad al Programa. NORMA Los grafismos deben ser un detalle alusivo a
alguna característica propia de la ciudad y
constituyen un elemento complementario
a la forma, color y tipografía. De ninguna manera deben entenderse como
un logotipo o escudo de la ciudad. Su uso
deberá ser discreto y consistente. Los
grafismos y plecas deben ser de un trazo
limpio y definido. En ningún caso son
aceptables grafismos con desvanecidos o
pantallas. Un amplio catálogo de archivos electrónicos de
pictogramas, flechas, grafismos, plecas, acentos,
etc., de muy buena calidad listos para usarse,
se encuentra en el volumen Design Elements
by Ultimate Symbol, que puede ser adquirido
a través de:
Ultimate Symbol, Inc.
Stony Point, NY, USA
(001 914) 942-0003
El pictograma
https://ultimatesymbol.com/index.php
