Motherboard

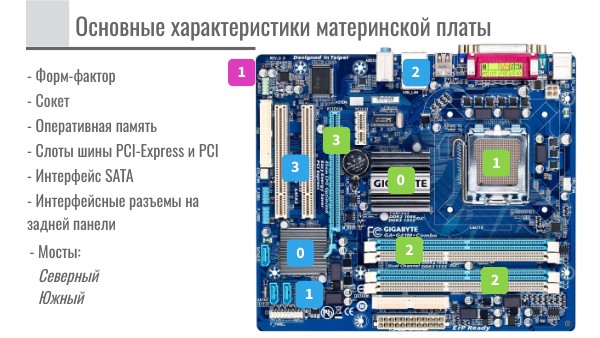

Основные характеристики материнской платы

- Форм-фактор

- Сокет

- Оперативная память

- Слоты шины PCI-Express и PCI

- Интерфейс SATA

- Интерфейсные разъемы на задней панели

- Мосты:

Северный

Южный

Describe a process

SATA 1

SATA 3

SATA 2

Форм-фактор

E-ATX

mini-ITX

ATX

micro-ATX

Сокет для процессора

Сокет (англ. «socket» — «разъём») — это разъем на материнской плате, в который устанавливается процессор.

AMD

AM3

AM4

FM2+

Сокеты отличаются числом контактов, которое обычно растет вместе с мощностью и сложностью процессоров. Часть контактов используется для питания процессора, а часть — для работы самого процессора, шины PCI Express, ОЗУ и т. д.

Intel

1151

775

1200

SD-RAM

Оперативная память

168 pins3.3 volts66 - 133 MHz

DDR 2 (2003)

DDR (2002)

240 pins 1.8 volts 533 - 800 MHz

184 pins2.5 volts 266 - 400 MHz

DDR 3 (2007)

240 pins 1.5 volts 1066 - 2400 MHz

DDR 4 (2013)

288 pins 1.0 volts 3200 - 4233 MHz

Мосты

Южный

- Контроллеры шин PCI, PCI Express. (отвечает за подключение периферийных устройств к материнской плате)- IDE и Sata контроллеры (используются для ввода-вывода информации с жестких дисков и оптических приводов) - Часы реального времени ('лектронная схема для учёта хронометрических данных (текущее время, дата, день недели и так далее)) - Управление питанием - BIOS (CMOS) - Звуковой контроллер - Ethernet (отвечает за локальную сеть и интернет) - Контроллеры USB

Северный

- Параметры системной шины. (Данный параметр отвечает за максимальный разгон ЦП) - Параметры оперативной памяти. (Данный параметр отвечает за тип ОЗУ и максимальный его объем) - Параметры видеоадаптера. (Данный параметр отвечает за максимальную скорость шины PCI-Express)

PCI-Express(PCIe или PCI-E)

PCI

видеокарты, звуковые карты, сетевые карты, Wi-Fi-адаптеры и др.

видеокарты, звуковые карты, сетевые карты, Wi-Fi-адаптеры и др.

132 МВ/с при 32-bit/33MHz; 264 MB/с при 32-bit/66MHz; 264 MB/с при 64-bit/33MHz; 528 МВ/с при 64-bit/66MHz.
