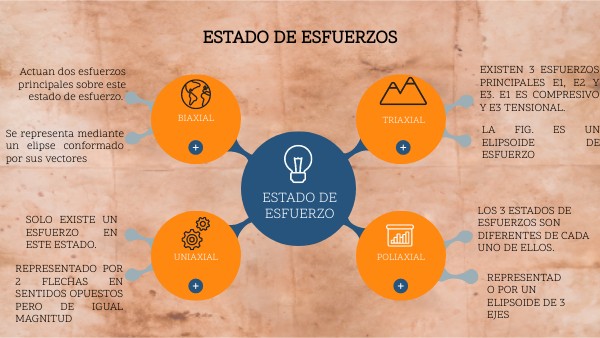

ESTADO DE ESFUERZOS

EXISTEN 3 ESFUERZOS PRINCIPALES E1, E2 Y E3. E1 ES COMPRESIVO Y E3 TENSIONAL.

Actuan dos esfuerzos principales sobre este estado de esfuerzo.

BIAXIAL

TRIAXIAL

LA FIG. ES UN ELIPSOIDE DE ESFUERZO

Se representa mediante un elipse conformado por sus vectores

ESTADO DE ESFUERZO

LOS 3 ESTADOS DE ESFUERZOS SON DIFERENTES DE CADA UNO DE ELLOS.

SOLO EXISTE UN ESFUERZO EN ESTE ESTADO.

UNIAXIAL

POLIAXIAL

REPRESENTADO POR 2 FLECHAS EN SENTIDOS OPUESTOS PERO DE IGUAL MAGNITUD

REPRESENTADO POR UN ELIPSOIDE DE 3 EJES
