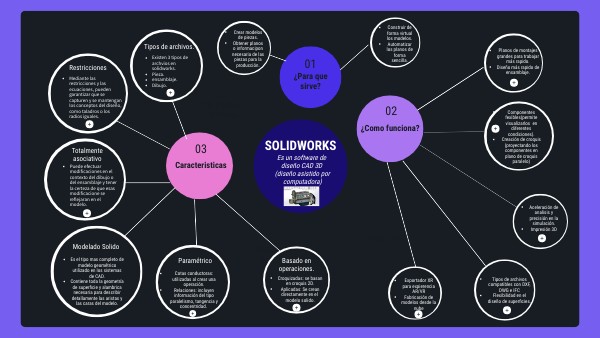

Mapa mental SOLIDWORK

• Construir de forma virtual los modelos.
• Automatizar los planos de forma sencilla.

• Crear modelos de piezas.
• Obtener planos o informacipon necesaria de las piezas para la producción.

Tipos de archivos.

• Planos de montajes grandes para trabajar más rapido.
• Diseño más rapido de ensamblaje.

• Existen 3 tipos de archvios en solidworks.
• Pieza.
• ensamblaje.
• Dibujo.

01

Restricciones

¿Para que sirve?

• Mediante las restricciones y las ecuaciones, pueden garantizar que se capturen y se mantengan los conceptos del diseño, como taladros o los radios iguales.

06

TITLE HERE

02

• Componentes fexibles(permite visualizarlos en diferentes condiciones).
• Creación de croquis (proyectando los componentes en plano de croquis paralelo)

Subtitle here

¿Como funciona?

solidworks

03

Totalmente asociativo

Es un software de diseño CAD 3D (diseño asistido por computadora)

Caracteristicas

• Puede efectuar modificaciones en el contexto del dibujo o del ensamblaje y tener la certeza de que esas modificacione se reflejaran en el modelo.

• Aceleración de analisis y precisión en la simulación.
• Impresión 3D

Subtite here

Modelado Solido

TITLE HERE

Paramétrico

Basado en operaciones.

• Es el tipo mas completo de modelo geométrico utilizado en los sistemas de CAD.
• Contiene toda la geometría de superficie y alambrica necesaria para describir detallamente las aristas y las caras del modelo.

Subtitle here

• Cotas conductoras: utilizadas al crear una operación.
• Relaciones: incluyen información del tipo paralelismo, tangencia y concentridad.

• Croquizadas: se basan en croquis 2D.
• Aplicadas: Se crean directamente en el modelo solido.

• Tipos de archivos compatibles con DXF, DWG e IFC
• Flexibilidad en el diseño de superficies.

• Exportador XR para expierencia AR/VR
• Fabricación de modelos desde la nube
