Circuitos Acoplados Magnéticamente

Circuitos Acoplados Magnéticamente

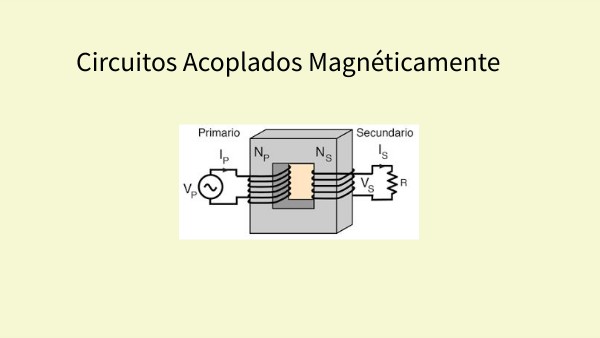

Circuitos Acoplados Magnéticamente: Cuando dos mallas con o sin contacto entre ellas se afectan mutuamente por medio del campo magnético generado por una de ellas, se dice que están acopladas magnéticamente. Descripción del transformador ideal: Un transformador ideal es un artefacto sin pérdidas, con una bobina de entrada y una bobina de salida. Las relaciones entre los voltajes de entrada y de salida, y entre la corriente de entrada y de salida.

Flujo producido en el primario y flujo de dispersiónPor definición, un transformador ideal no experimenta pérdidas y su núcleo es infinitamente permeable. Además, cualquier flujo producido por el primario está completamente enlazado por el secundario, y viceversa. Por consiguiente, un transformador ideal no tiene flujo de dispersión. Los transformadores prácticos tienen propiedades que se aproximan a las de un transformador ideal. Por consiguiente, el estudio del transformador ideal nos ayudará a entender las propiedades de los transformadores en general.

En el que el primario y secundario poseen n1 y n2 vueltas, respectivamente. El primario está conectado a una fuente sinusoidal Eg y la corriente magnetizante Im crea un flujo ɸm. el flujo está enlazado completamente por los devanados primario y secundario, por lo que es un flujo mutuo. El flujo varía sinusoidalmente, y alcanza un valor pico Fmáx.

Flujo MutuoUna corriente que fluye en una bobina establece un campo magnético en torno a la misma y alrededor también de una segunda bobina cercana. El flujo variable en el tiempo que rodea a la segunda bobina produce una tensión en sus terminales, proporcional a la tasa de cambio en el tiempo de la corriente que fluye por la primera bobina. Por lo que se define la inductancia mutua como

Marcas De Polaridad Relacionadas Con La Dirección Relativa De Corrientes

El sentido convencional de una corriente continua es el contrario al que seguirían los electrones, es decir, el que seguirían los iones positivos. Como consecuencia de lo anterior la corriente en el interior de un generador sigue el sentido del polo negativo al positivo, y en el circuito exterior, sale por el polo positivo del generador regresando al mismo por el polo negativo, tras recorrer al elemento pasivo. Una tensión o diferencia de potencial se representa mediante una flecha, situando la punta en el punto de mayor potencial. En extremos de una fuente de tensión, el punto de mayor potencial corresponde a la borna positiva de la fuente y la borna negativa para el de menor potencial.

Inductancias Originadas Por Los Flujos Inductancia Propia (L) Y Mutua (M) L se conoce como inductancia propia o autoinductancia del circuito y la unidad resultante se conoce como henry, en honor del científico norteamericano Joseph Henry. En realidad la inductancia mutua depende de la geometría de los inductores y se acostumbra usar un factor k, denominado factor o coeficiente de acoplamiento, cuyo valor se encuentra entre 0 y 1.

Reflexión De Impedancia Se denomina impedancia característica de una línea de transmisión a la relación existente entre la diferencia de potencial aplicada y la corriente absorbida por la línea en el caso hipotético de que esta tenga una longitud infinita, o cuando aun siendo finita no existen reflexiones.
