Norma iso (Organización Internacional de Normalización)

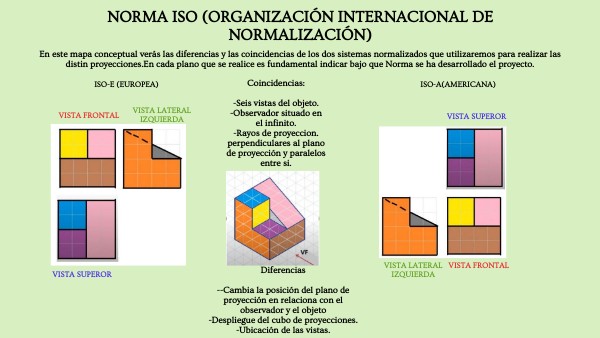

En este mapa conceptual verás las diferencias y las coincidencias de los dos sistemas normalizados que utilizaremos para realizar las distin proyecciones.En cada plano que se realice es fundamental indicar bajo que Norma se ha desarrollado el proyecto.
Coincidencias:-Seis vistas del objeto. -Observador situado en el infinito. -Rayos de proyeccion. perpendiculares al plano de proyección y paralelos entre si.
ISO-E (EUROPEA)
ISO-A(AMERICANA)
VISTA LATERAL IZQUIERDA
VISTA FRONTAL
VISTA SUPEROR
VISTA LATERAL IZQUIERDA
VISTA FRONTAL
Diferencias --Cambia la posición del plano de proyección en relaciona con el observador y el objeto -Despliegue del cubo de proyecciones. -Ubicación de las vistas.
VISTA SUPEROR
