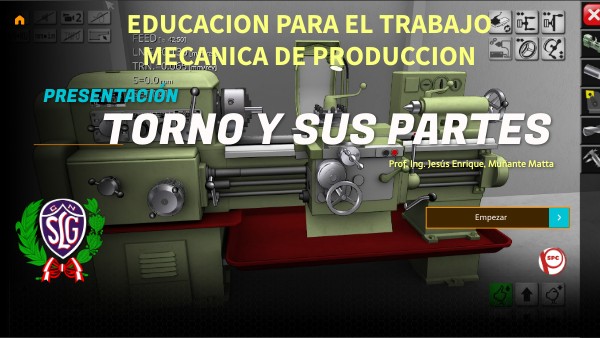

PRESENTACIÓN TORNO

EDUCACION PARA EL TRABAJOMECANICA DE PRODUCCION

Presentación

torno y sus partes

Prof. Ing. Jesús Enrique, Muñante Matta

Empezar

Presentación

torno

Se denomina torno ​ a un conjunto de máquinas y herramientas que permiten mecanizar, roscar, cortar, agujerear, cilindrar, desbastar y ranurar piezas de forma geométrica por revolución.

Empezar

Presentación Torno

Introducción

El torno es una máquina, utilizada principalmente para dar forma a piezas de metal (y a veces de madera u otros materiales) haciendo que la pieza de trabajo sea sostenida y girada por el torno mientras se avanza una punta de punzón en la pieza de trabajo que causa la acción de corte.

Presentación Torno

índice

Eje principal y plato del torno

La bancada en el torno

Carro Longitudinal o Principal

Contra punto del torno

Carro transverzal del torno

Husillo del torno

Tipos de tornos

Carro auxiliar o superior

Operaciones basicas en el torno

Torre porta herramientas del torno

video

Caja Norton del torno

Presentación Torno

la bancada en el torno

Constituye la superficie de apoyo y la columna vertebral de un torno. ... La bancada puede ser escotada o entera, según las guías tengan o no un hueco llamado escote, cuyo objeto principal es permitir el torneado de piezas de mayor diámetro.

Presentación Torno

Carro Longitudinal o Principal

este se mueve a lo largo de la bancada o sea hacia la izquierda o a la derecha. Produce el movimiento de avance de la pieza, desplazándose en forma manual o automática paralelamente al eje del torno. Se mueve a lo largo de la bancada, sobre la cual se apoya.

Presentación Torno

Carro transverzal del torno

se mueve hacia adelante o hacia atrás perpendicular al carro principal. Es utilizado para dar la profundidad. Se mueve perpendicularmente al eje del torno en forma manual, girando la manivela de avance transversal o embragando la palanca de avance transversal automático.

Presentación Torno

Carro auxiliar o superior

Se encuentra sobre el carro transversal. Es una base giratoria de 360º y su función es hacer conicidades o penetrar la herramienta en un ángulo determinado. Se mueve manualmente girando la manivela de tornillo. La herramienta cortante se sujeta en la torreta porta herramientas que está situada sobre el carro auxiliar.

Presentación Torno

Torre porta herramientas del torno

Se encuentra sobre el carro auxiliar y permite montar varias herramientas en el mismo momento de torneado. Se puede girar para determinar el ángulo de incidencia en la pieza.

Presentación Torno

Caja Norton del torno

Con ella se ajustan las revoluciones de las velocidades mediante palancas que accionan un conjunto de engranajes, los cuales se encuentran dentro de la caja.

Presentación Torno

Eje principal y plato del torno

La pieza se coloca sobre este eje principal para que gire. Uno de sus extremos está compuesto por un eje terminado en punta que es móvil (contra punto) y el otro extremo por un plato. Por lo tanto, la pieza queda sujeta por un lado por el contrapunto y por el otro lado por el plato. Este plato se puede cambiar mediante el husillo.

Presentació Tornon

Contra punto del torno

Ubicado en la cabeza móvil, a la derecha del torno, sirve para sujetar un extremo de la piezas durante el maquinado o bien para sostener diversas herramientas de corte (brocas, escariadores o machuelos).

Presentación Torno

Husillo del torno

Se trata de un tipo de tornillo largo y con gran diámetro. Se utiliza para accionar los elementos de apriete, como son prensas o mordazas. También produce el desplazamiento lineal de los diferentes carros del torno. El plato está montado sobre el husillo.

Presentación Torno

Tipos de tornos

1.- Actualmente se utilizan en la industria del mecanizado varios tipos de tornos, cuya aplicación depende de la cantidad de piezas a mecanizar por serie, de la complejidad de las piezas y de la dureza de las piezas. 2 Tipos de tornos 2.1 Torno paralelo 2.2 Torno copiador 2.3 Torno revólver 2.4 Torno automático 2.5 Torno vertical 2.6 Torno CNC 2.7 Otros tipos de tornos

PresentaciónTorno

Operaciones basicas del torneado

Cilindrado

Esta operación consiste en el mecanizado exterior o interior al que se someten las piezas que tienen mecanizados cilíndricos. Para poder efectuar esta operación, con el carro transversal se regula la profundidad de pasada y, por tanto, el diámetro del cilindro, y con el carro paralelo se regula la longitud del cilindro. El carro paralelo avanza de forma automática de acuerdo al avance de trabajo deseado. En este procedimiento, el acabado superficial y la tolerancia que se obtenga puede ser un factor de gran relevancia. Para asegurar calidad al cilindrado el torno tiene que tener bien ajustada su alineación y concentricidad. El cilindrado se puede hacer con la pieza al aire sujeta en el plato de garras, si es corta, o con la pieza sujeta entre puntos y un perno de arrastre, o apoyada en luneta fija o móvil si la pieza es de grandes dimensiones y peso. Para realizar el cilindrado de piezas o ejes sujetos entre puntos, es necesario previamente realizar los puntos de centraje en los ejes. Cuando el cilindrado se realiza en el hueco de la pieza se llama mandrinado.

+info

Presentación Torno

Operaciones basicas del torneado

Refrentado

La operación de refrentado consiste en un mecanizado frontal y perpendicular al eje de las piezas que se realiza para producir un buen acoplamiento en el montaje posterior de las piezas torneadas. Esta operación también es conocida como fronteado. La problemática que tiene el refrentado es que la velocidad de corte en el filo de la herramienta va disminuyendo a medida que avanza hacia el centro, lo que ralentiza la operación. Para mejorar este aspecto muchos tornos modernos incorporan variadores de velocidad en el cabezal de tal forma que se puede ir aumentando la velocidad de giro de la pieza.

+info

Presentación Torno

Operaciones basicas del torneado

Ranurado

El ranurado consiste en mecanizar unas ranuras cilíndricas de anchura y profundidad variable en las piezas que se tornean, las cuales tienen muchas utilidades diferentes. Por ejemplo, para alojar una junta tórica, para salida de rosca, para arandelas de presión, etc. En este caso la herramienta tiene ya conformado el ancho de la ranura y actuando con el carro transversal se le da la profundidad deseada. Los canales de las poleas son un ejemplo claro de ranuras torneadas.

+info

Presentación Torno

Operaciones basicas del torneado

Roscado en el torno

Hay dos sistemas de realizar roscados en los tornos, de un lado la tradicional que utilizan los tornos paralelos, mediante la Caja Norton, y de otra la que se realiza con los tornos CNC, donde los datos de la roscas van totalmente programados y ya no hace falta la caja Norton para realizarlo. Para efectuar un roscado con herramienta hay que tener en cuenta lo siguiente: Las roscas pueden ser exteriores (tornillos) o bien interiores (tuercas), debiendo ser sus magnitudes coherentes para que ambos elementos puedan enroscarse. Los elementos que figuran en la tabla son los que hay que tener en cuenta a la hora de realizar una rosca en un torno:

+info

Presentación Torno

Operaciones basicas del torneado

Moleteado

:El moleteado es un proceso de conformado en frío del material mediante unas moletas que presionan la pieza mientras da vueltas. Dicha deformación produce un incremento del diámetro de partida de la pieza. El moleteado se realiza en piezas que se tengan que manipular a mano, que generalmente vayan roscadas para evitar su resbalamiento que tendrían en caso de que tuviesen la superficie lisa. El moleteado se realiza en los tornos con unas herramientas que se llaman moletas, de diferente paso y dibujo. Un ejemplo de moleteado es el que tienen las monedas de 50 céntimos de euro, aunque en este caso el moleteado es para que los invidentes puedan identificar mejor la moneda. El moleteado por deformación se puede ejecutar de dos maneras: * Radialmente, cuando la longitud moleteada en la pieza coincide con el espesor de la moleta a utilizar. Longitudinalmente, cuando la longitud excede al espesor de la moleta. * Para este segundo caso la moleta siempre ha de estar biselada en sus extremos.

+info

Presentación Torno

Operaciones basicas del torneado

Torneado de conos

:Un cono o un tronco de cono de un cuerpo de generación viene definido por los siguientes conceptos: Diámetro mayor Diámetro menor Longitud Ángulo de inclinación Conicidad Pinzas cónicas portaherramientas Los diferentes tornos mecanizan los conos de formas diferentes. En los tornos CNC no hay ningún problema porque, programando adecuadamente sus dimensiones, los carros transversales y longitudinales se desplazan de forma coordinada dando lugar al cono deseado. En los tornos copiadores tampoco hay problema porque la plantilla de copiado permite que el palpador se desplace por la misma y los carros actúen de forma coordinada. Para mecanizar conos en los tornos paralelos convencionales se puede hacer de dos formas diferentes. Si la longitud del cono es pequeña, se mecaniza el cono con el charriot inclinado según el ángulo del cono. Si la longitud del cono es muy grande y el eje se mecaniza entre puntos, entonces se desplaza la distancia adecuada el contrapunto según las dimensiones del cono. Para calcular el ángulo de inclinación del carro se procede de la siguiente manera: {\displaystyle \mathop {\mathrm {tg} } \beta ={\frac {D-d}{2L}},}{\displaystyle \mathop {\mathrm {tg} } \beta ={\frac {D-d}{2L}},} {\displaystyle \beta =\mathop {\mathrm {arctg} } {\frac {D-d}{2L}},}{\displaystyle \beta =\mathop {\mathrm {arctg} } {\frac {D-d}{2L}},} donde {\displaystyle D}D es el diámetro mayor, {\displaystyle d}d es el diámetro menor y {\displaystyle L}L es la longitud del cono.

Presentación Torno

Operaciones basicas del torneado

Torneado esférico

:El torneado esférico, por ejemplo el de rótulas, no tiene ninguna dificultad si se realiza en un torno de Control Numérico porque, programando sus medidas y la función de mecanizado radial correspondiente, lo realizará de forma perfecta. Si el torno es automático de gran producción, trabaja con barra y las rótulas no son de gran tamaño, la rótula se consigue con un carro transversal donde las herramientas están afiladas con el perfil de la rótula. Hacer rótulas de forma manual en un torno paralelo presenta cierta dificultad para conseguir exactitud en la misma. En ese caso es recomendable disponer de una plantilla de la esfera e irla mecanizando de forma manual y acabarla con lima o rasqueta para darle el ajuste final.

Presentación Torno

Operaciones basicas del torneado

Segado o tronzado

Se llama segado a la operación de torneado que se realiza cuando se trabaja con barra y al finalizar el mecanizado de la pieza correspondiente es necesario cortar la barra para separar la pieza de la misma. Para esta operación se utilizan herramientas muy estrechas con un saliente de acuerdo al diámetro que tenga la barra y permita con el carro transversal llegar al centro de la barra. Es una operación muy común en tornos revólver y automáticos alimentados con barra y fabricaciones en serie.

Chaflanado

El chaflanado es una operación de torneado muy común que consiste en matar los cantos tanto exteriores como interiores para evitar cortes con los mismos y a su vez facilitar el trabajo y montaje posterior de las piezas. El chaflanado más común suele ser el de 1 mm por 45°. Este chaflán se hace atacando directamente los cantos con una herramienta adecuada.

Presentación Torno

Operaciones basicas del torneado

Mecanizado de excéntricas

Una excéntrica es una pieza que tiene dos o más cilindros con distintos centros o ejes de simetría, tal y como ocurre con los cigüeñales de motor, o los ejes de levas. Una excéntrica es un cuerpo de revolución y por tanto el mecanizado se realiza en un torno. Para mecanizar una excéntrica es necesario primero realizar los puntos de centraje de los diferentes ejes excéntricos en los extremos de la pieza que se fijará entre dos puntos.

Mecanizado de espirales

Un espiral es una rosca tallada en un disco plano y mecanizada en un torno, mediante el desplazamiento oportuno del carro transversal. Para ello se debe calcular la transmisión que se pondrá entre el cabezal y el husillo de avance del carro transversal de acuerdo al paso de la rosca espiral. Es una operación poco común en el torneado. Ejemplo de rosca espiral es la que tienen en su interior los platos de garras de los tornos, la cual permite la apertura y cierre de las garras.

Presentación Torno

Operaciones basicas del torneado

Taladrado

Muchas piezas que son torneadas requieren ser taladradas con brocas en el centro de sus ejes de rotación. Para esta tarea se utilizan brocas normales, que se sujetan en el contrapunto en un portabrocas o directamente en el alojamiento del contrapunto si el diámetro es grande. Las condiciones tecnológicas del taladrado son las normales de acuerdo a las características del material y tipo de broca que se utilice. Mención aparte merecen los procesos de taladrado profundo donde el proceso ya es muy diferente sobre todo la constitución de la broca que se utiliza. No todos los tornos pueden realizar todas estas operaciones que se indican, sino que eso depende del tipo de torno que se utilice y de los accesorios o equipamientos que tenga.
