Compuerta Logica XOR con transistores

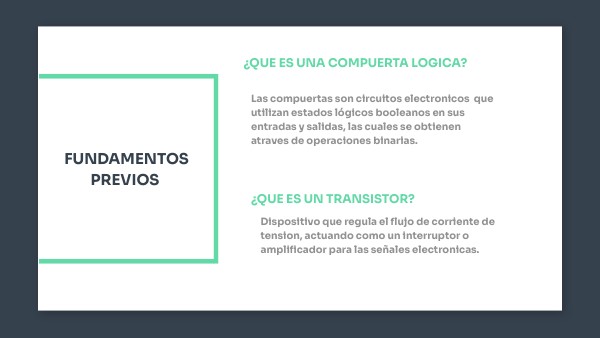

¿QUE ES UNA COMPUERTA LOGICA?

Las compuertas son circuitos electronicos que utilizan estados lógicos booleanos en sus entradas y salidas, las cuales se obtienen atraves de operaciones binarias.

FUNDAMENTOS PREVIOS

¿QUE ES UN TRANSISTOR?

Dispositivo que regula el flujo de corriente de tension, actuando como un interruptor o amplificador para las señales electronicas.

transistor npn

" El sentido de la corriente entre el emisor y receptor del transistro "

diferencias

transistor pnp

PresentaCIÓN

Compuerta xor con transistores

" Se comporta como un interruptor abierto "

region de corte

" Se comporta como un interruptor cerrado "

regiones de funcionamiento de los transistores

region de saturacion

"Se logra cuando el voltaje de la base esta en un rango intermedio entre la region de saturacion y el corte .

region activa

compuerta XOR

Es una puerta lógica digital con una salida verdadera exclusivamente para valores opuestos, es decir si solo una de las entradas a la compuerta es verdadera . Esta compuerta XOR se estructura con compuertas AND y OR. Se encarga de realizar una comparación lógica de una función establecida.

¿como funciona?

A través de los caclulos de entrada con esta función obtendremos la salida de la compuerta XOR. Como se muestra en la imagen es necesario conocer previemante las propiedades de las compuertas de la multiplicacion, suma y negación.

compuerta AND

Este tipo de compuerta realiza la función de multiplicación, cuya salida se basa en que ambas entradas deben de ser de nivel alto para dar como resultado una salida de señal alta.

compuerta or

La función que realiza esta compuerta esta relacionada a la suma, permite que con cualquiera de sus entradas que se encuentre en un estado binario alto su salida sera una señal alta.

Esta compuerta es de negación, su función es muy simple, se encarga de mostrar un valor de salida opuesto al de entrada.

compuerta not

"Función Logica"

"Función Logica"

"Función Logica"

circuito
