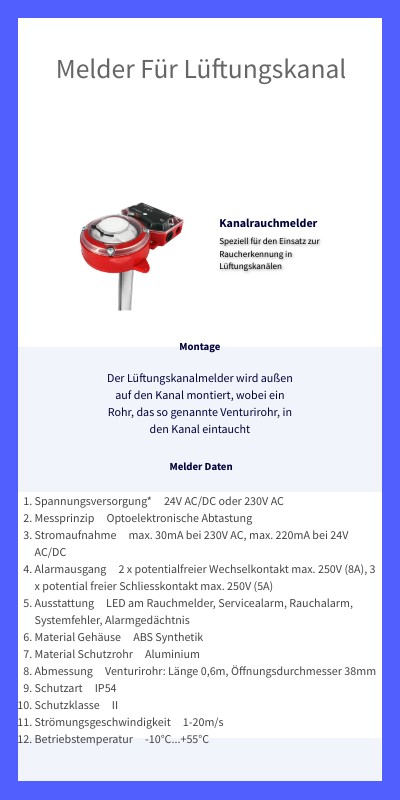

Melder Für Lüftungskanäle

Melder Für Lüftungskanal

Kanalrauchmelder

Speziell für den Einsatz zur Raucherkennung in Lüftungskanälen

Montage

Der Lüftungskanalmelder wird außen auf den Kanal montiert, wobei ein Rohr, das so genannte Venturirohr, in den Kanal eintaucht

Title here

Melder Daten

1. Spannungsversorgung* 24V AC/DC oder 230V AC
2. Messprinzip Optoelektronische Abtastung
3. Stromaufnahme max. 30mA bei 230V AC, max. 220mA bei 24V AC/DC
4. Alarmausgang 2 x potentialfreier Wechselkontakt max. 250V (8A), 3 x potential freier Schliesskontakt max. 250V (5A)
5. Ausstattung LED am Rauchmelder, Servicealarm, Rauchalarm, Systemfehler, Alarmgedächtnis
6. Material Gehäuse ABS Synthetik
7. Material Schutzrohr Aluminium
8. Abmessung Venturirohr: Länge 0,6m, Öffnungsdurchmesser 38mm
9. Schutzart IP54
10. Schutzklasse II
11. Strömungsgeschwindigkeit 1-20m/s
12. Betriebstemperatur -10°C...+55°C

Montage und Installationshinweise

Bei Lüftungskanälen mit einem Durchmesser größer als 45 cm wird empfohlen, den Montageort in Luftstromrichtung hinter einer Biegung, Sperreinrichtung oder hinter dem Luftzugang bzw. -abgang zu montieren Betriebstemperatur: –20 bis 60 °C

Vor- und Nachteile

Vor dem Austausch der Rauchschalter muss die Netzversorgung abgeschaltet sein

Die Überwachung schützt vor Weiterverbreitung des Rauches im Schacht

Aufbau und Anschluss

Aufbau

Anschluss
