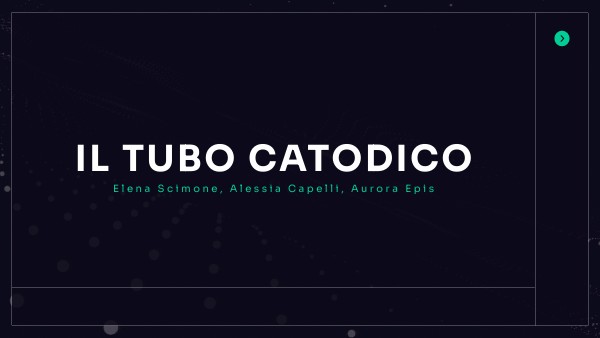

IL TUBO CATODICO

Elena Scimone, Alessia Capelli, Aurora Epis

01

COSA È IL TUBO CATODICO?

Il tubo a raggi catodici, detto anche tubo catodico o CRT, dall’inglese "cathode-ray tube", è un tipo di tubo elettronico, normalmente a vuoto, utilizzato in passato e fino agli inizi degli anni duemila, per realizzare vari tipi di apparecchi elettronici, tra cui la telecamera, il televisore e il monitor del computer.

STORIA

02

Anni '70 del XIX secolo

1934

Primo televisore con CRT

Tubo di Crookes

1907

1897

OGGI

Boris Rosing utilizzò uno schermo CRT in un esperimento per la ricezione di un segnale video .

Tubo di Braun

03

FUNZIONAMEMTO DEL CRT

Il tubo catodico è composto da un tubo in vetro mantenuto a bassissime pressioni, alle estremità del quale sono applicati due elettrodi collegati rispettivamente con il polo positivo (anodo) e il polo negativo (catodo) di un generatore di corrente.

PRINCIPIO DI BASE

04

05

TELEVISORI E MONITOR MONOCROMATICI

• Nei televisori e nei monitor la superficie è scandita secondo linee di scansione.
• L'immagine è creata modulando l'intensità del fascio elettronico secondo l'andamento del segnale video.
• La scansione è ottenuta deviando il fascio per mezzo del campo magnetico variabile.

06

MONITOR A COLORI:

• Utilizzano diversi tipi di fosforo;
• I fosfori sono disposti in base alla maschera di separazione;
• Nel tubo c'è una maschera metallica forata che assorbe elettroni. Questo causa l'emissione di raggi X.

+INFO

07

SICUREZZA E RISCHI PER LA SALUTE:

03

02

01

RISCHIO DI IMPLOSIONE

IMMAGINI LAMPEGGIANTI

ALTA TENSIONE

Accumulo di energia potenziale

Causa scatenante di crisi epilettiche

Tensioni molto alte e correnti molto basse

0 8

RICICLO E PULIZIA:

RICICLO

PULIZIA

- piombo e fosfori- 75% delle sostanza riciclabili - recupero materiali

- carica elettrostatica - polvere - alta tensione
