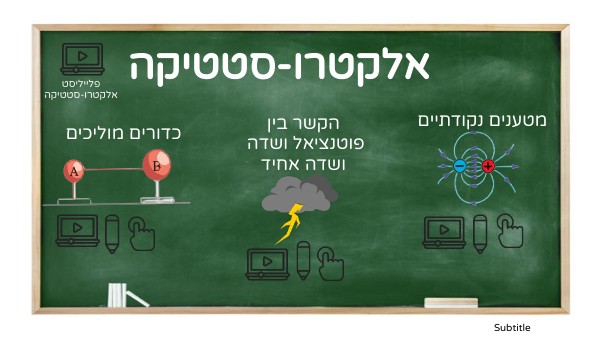

אלקטרו-סטטיקה
פלייליסט אלקטרו-סטטיקה
מטענים נקודתיים
הקשר בין פוטנציאל ושדה ושדה אחיד
כדורים מוליכים
Subtitle
כל מטען נקודתי יוצר סביבו שדה חשמלי
כדי לחבר שדות מכמה מטענים נקודתיים: מציירים את השדות, מפרקים לרכיבים, ומחברים בכל ציר בנפרד
את השדה השקול ניתן לתאר בעזרת קווי שדה - קווים המשיקים בכל נקודה לשדה החשמלי. צפיפות הקווים מעידה על עוצמתם בכל נקודה. מס' הקווים היוצאים/נכנסים למטען פרופורציוני לגודל המטען
כל מטען נקודתי יוצר סביבו פוטנציאל חשמלי
כדי לחבר פוטנציאל מכמה מטענים נקודתיים: מחברים את הפוטנציאל שכל מטען יוצר בנקודה זו ומציבים את סימני המטענים!
את הפוטנציאל נהוג להציג באמצעות משטחים שווי-פוטנציאל. על כל משטח כזה הפוטנציאל שווה! כך נוח לחשב את העבודה הדרושה להעביר מטען בין 2 נקודות: W=q(Vf-Vi)
נכון או לא נכון
מטען חיובי נע בהשפעת הכוח החשמלי מפוטנציאל גבוה לנמוך
נכון או לא נכון
השדה החשמלי אומר מהו הכוח שיפעל בנקודה כלשהי על כל
מטען.
נכון או לא נכון
בקודקודיו של ריבוע עומדים 4 מטענים זהים בגודלם. הפוטנציאל החשמלי במרכז הריבוע הוא אפס.
נכון או לא נכון
בקודקודיו של ריבוע עומדים 4 מטענים זהים בגודלם. השדה החשמלי במרכז הריבוע הוא אפס.
נכון או לא נכון
בקודקודיו של ריבוע עומדים 4 מטענים זהים בגודלם. הפוטנציאל החשמלי במרכז הריבוע הוא אפס.
נכון או לא נכון
בנקודה G עוצמת השדה החשמלי גדולה יותר מבנקודה H
נכון או לא נכון
בנקודה D הפוטנציאל גבוה יותר מבנקודה F
נכון או לא נכון
כל הכבוד עניתם על כל השאלות נכונה!
כיוון השדה תמיד מפוטנציאל גבוה לנמוך במאונך למשטחים שווי הפוטנציאל
בגרף פוטנציאל כתלות במיקום - השדה הוא מינוס השיפוע!
זיכרו - השדה עוזר למציאת כוח ותאוצה הפוטנציאל עוזר למציאת אנרגיה ומהירות
הנוסחא היא לחישוב שדה ממוצע! במשטחים שווי פוטנציאל ההפרש בפוטנציאל בין כל משטח הוא זהה. לכן צפיפות המשטחים מעידה על עוצמת השדה.
שדה אחיד יכול להיווצר על ידי לוחות מוליכים.
בשדה אחיד גרף הפוטנציאל כתלות במיקום יהיה קו ישר
קבל - שני לוחות הטעונים במטענים מנוגדים
בתוך מוליך אין שדה כלל לכן הוא גוף שווה פוטנציאל אבל לא לפספס - הפוטנציאל לא מתאפס!
מחוץ לכדור מוליך - השדה והפוטנציאל הם כמו ממטען נקודתי שנמצא במרכז. בתוך הכדור- השדה אפס והפוטנציאל קבוע
בחיבור של מוליכים המטענים עוברים ביניהם עד למצב של שוויון פוטנציאלים. בנוסף המטען הכולל חייב להישאר קבוע! (חוק שימור המטען)
שימו לב: - מה שנשמר הוא סך המטען ולא סך הפוטנציאל! - המטענים שעוברים בפועל הם אלקטרונים, שעוברים מפוטנציאל נמוך לגבוה! - אם יודעים את שינוי המטען של הכדור אפשר לחשב את כמות האלקטרונים שקיבל/איבד.
