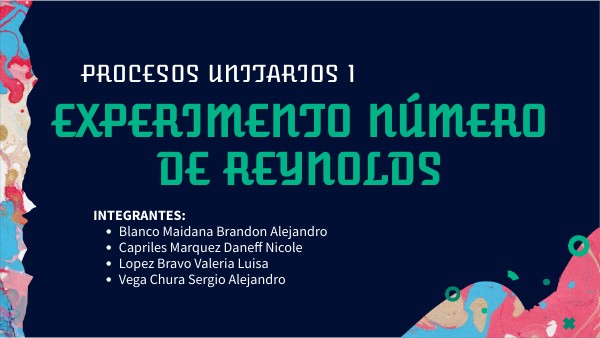

EXPERIMENTO NÚMERO DE REYNOLDS

PROCESOS UNITARIOS 1

EXPERIMENTO NÚMERO DE REYNOLDS

INTEGRANTES:

• Blanco Maidana Brandon Alejandro
• Capriles Marquez Daneff Nicole
• Lopez Bravo Valeria Luisa
• Vega Chura Sergio Alejandro

OBJETIVOS

REPLICAR EL EXPERIMENTO DE REYNOLDS

CLASIFICAR EL FLUJO SEGÚN EL NÚMERO DE REYNOLDS

CALCULAR EL CAUDAL Y LA VELOCIDAD DE AMBOS TIPOS DE FLUJOS EN EL EXPERIMENTO

10

11

MATERIALES

1. MANGUERA TRANSPARENTE
2. POXIPOL
3. ADAPTADOR VÁLVULA
4. VÁLVULA DE PRESIÓN 1 in
5. JERINGA 10 ml
6. ADAPTADOR MANGUERA
7. TINTA CHINA
8. CONECTOR MACHO PVC 1in
9. TUBO PLASTICO PVC 1in
10. TALADRO
11. BALDE PLÁSTICO TRANSPARENTE DE 10 L.

PROCEDIMIENTO

01

ELABORACIÓN DEL AGUJERO EN EL BALDE

MARCAMOS EL PUNTO DEL ORIFICIO Y SU DIAMETRO (1 in)

1.1

vAMOS PERFORANDO CON CALMA SIN EXTENDERNOS DEL DIáMETRO ESPECÍFICO

1..2

SE RECOMIENDA USAR UN CAUTIN PARA PERFORAR EL PLÁSTICO con mayor facilidad

1.3

PROCEDIMIENTO

02

CONECTADO DE EL BALDE, MANGUERA Y TUBO.

primero conectamos el conector macho pvc al balde y lo acoplamos al tubo plástico pvc.

2.1

luego acoplamos los adaptadores a la válvula de presión

2..2

por ultimo acoplamos con otro adaptador la válvula de presión con la manguera como se ve en la figura

2.3

PROCEDIMIENTO

03

PREPARACIÓN PARA EL PROCESO

luego proseguimos a llenar el recipiente con agua

3.1

llenamos la jeringa con la tinta china

3.2

insertamos la jeringa en la manguera ayudandonos con el poxipol para sellarla y evitar el ingreso de aire.

3.3

PROCEDIMIENTO

04

PROTOTIPO YA ARMADO

LUEGO LLENAMOS EL RECIPIENTE CON MUCHA AGUA PARA MANTENER EL FLUIDO CONSTANTE

4.1

UNA VEZ CON UN FLUJO CONSTANTE PRESIONAMOS LA JERINGA DE MANERA QUE SE INYECTE LA TINTA CHINA DENTRO DE LA MANGUERA

4..2

POR ÚLTIMO OBSERVAMOS EL FLUJO Y CRONOMETRAMOS EL TIEMPO

4.3

PROCESO

A primera vista se ve una turbulencia en el flujo

OBSERVACIONES

A SIMPLE VISTA SE OBSERVA QUE HAY UN FLUJO TURBULENTO, AHORA ESTO LO CONFIRMAREMOS PASANDOLO A DATOS TEÓRICOS Y COMPROBANDO LOS RESULTADOS QUE SE VAYAN A OBTENER

DATOS

ECUACIONES

• Volúmen (Vol) = 0.01154 m^3
• Diámetro de la tubería (D) = 0.024 m
• Área de la tubería (A) = 4.524 x 10^-4 m^2
• Radio = 12 cm = 0.12 m
• Altura = 25.5 cm = 0.255 m
• Tiempo (t) = 16.6 s
• Litros = 10 L
• µ cinemática = 1.003 x 10^-6

ECUACIÓN DEL CAUDAL

ECUACIÓN VELOCIDAD DEL CAUDAL

ECUACIÓN NÚMERO DE REYNOLDS

CÁLCULOS

CAUDAL

VELOCIDAD

NÚMERO DE REYNOLDS

CONCLUSIONES

01

SE LOGRO REPLICAR EL EXPERIMENTO

Se pudo replicar el esperimento como se indico logrando elaborar el proceso de analisis de un flujo turbulento o laminar dependiendo al que corresponda.

SE DETERMINARON LOS DATOS PARA CAUDAL, VELOCIDAD Y NÚMERO DE REYNOLDS

02

Para el cálculo de caudal se obtuvo un valor de 6,95 x 10^-4 metros cúbicos sobre segundo.Para el valor de la velocidad se obtuvo un dato de 1,536 metros sobre segundo. Para el valor del número de Reynolds se obtuvo un dato de 36753,74.

03

SE DETERMINO EL TIPO DE FLUJO OBSERVADO

Se pudo determinar mediante cálculos que el flujo observado corresponte al tipo turbulento ya que el resultado para número de Reynolds es mayor a 2000 por que corresponde a este tipo de flujo.

¡Gracias!
