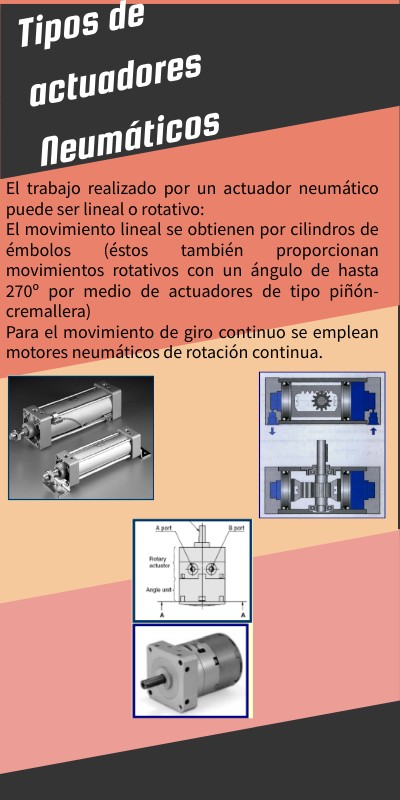

Tipos de actuadores Neumáticos
El trabajo realizado por un actuador neumático puede ser lineal o rotativo: El movimiento lineal se obtienen por cilindros de émbolos (éstos también proporcionan movimientos rotativos con un ángulo de hasta 270º por medio de actuadores de tipo piñón-cremallera) Para el movimiento de giro continuo se emplean motores neumáticos de rotación continua.
ACTUADORES LINEALES.
Los cilindros son los componentes más comunes en neumática. Existen dos tipos fundamentales: Cilindros de simple efecto con una entrada de aire para producir la carrera de trabajo en un sentido. Cilindros de doble efecto con dos entradas de aire para producir carreras de trabajo de salida y retroceso
CILINDROS DE SIMPLE EFECTO
Consumo de aire algo más bajo que el cilindro de doble efecto de igual tamaño. Reducción de impulso debida a la fuerza contraria del resorte Longitud global más larga y una longitud de carrera limitada
CILINDROS DE DOBLE EFECTO
El trabajo se desarrolla en las dos carreras de salida y retroceso El impulso disponible en la carrera de retroceso es menor debido a que el área efectiva del émbolo es más pequeña. Mayor longitud de carrera para un mismo tamaño constructivo que el de simple efecto
ACTUADORES: AMOTIGUACIÓN
Los cilindros neumáticos pueden tener una velocidad muy elevada y se pueden desarrollar fuerzas de choque considerables al final de la carrera
Los cilindros sin amortiguación están diseñados para aplicaciones cargas ligeras con y baja velocidad.
La amortiguación fija está destinada a cilindros de pequeño diámetro y para trabajar con cargas ligeras.
En los cilindros más grandes, el efecto del impacto puede ser una amortiguación neumática regulable
1. Casquillo de amortiguación 2. Junta de amortiguación 3. Orificio de restricción regulable
Tipos de actuadores Hidraulicos
Los actuadores hidráulicos requieren demasiado equipo para suministro de energía, así como de mantenimiento periódico.
Cilindro de efecto simple
Una barra es colocada en un extremo del pistón, cuando la presión es ejercida en la parte contraria al extremo del pistón donde está la barra, esta sube hasta donde la presión lo empuje, ejerciendo una fuerza sobre la barra de contracción, después la barra es regresada a la posición inicial por la simple acción de resortes o de la gravedad. La carga solo puede colocarse en un extremo del cilindro.
Cilindro de efecto doble
La carga puede colocarse en cualquiera de los lados del cilindro. Se genera un impulso horizontal debido a la diferencia de presión entre los extremos del pistón cuando el líquido entra en este.
Tipos de actuadores Hidraulicos
Los actuadores hidráulicos requieren demasiado equipo para suministro de energía, así como de mantenimiento periódico.
Cilindro de efecto simple
Una barra es colocada en un extremo del pistón, cuando la presión es ejercida en la parte contraria al extremo del pistón donde está la barra, esta sube hasta donde la presión lo empuje, ejerciendo una fuerza sobre la barra de contracción, después la barra es regresada a la posición inicial por la simple acción de resortes o de la gravedad. La carga solo puede colocarse en un extremo del cilindro.
Cilindro de efecto doble
La carga puede colocarse en cualquiera de los lados del cilindro. Se genera un impulso horizontal debido a la diferencia de presión entre los extremos del pistón cuando el líquido entra en este.
