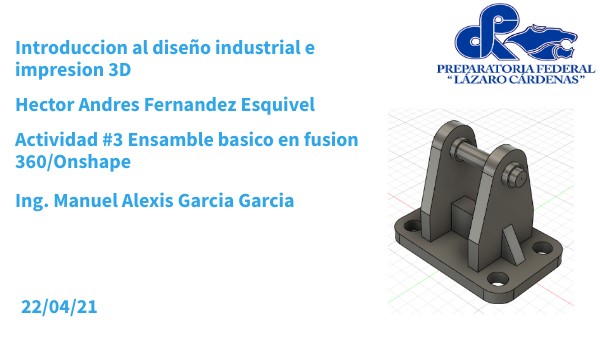

Introduccion al diseño industrial e impresion 3D
Hector Andres Fernandez Esquivel
Actividad #3 Ensamble basico en fusion 360/Onshape
Ing. Manuel Alexis Garcia Garcia
22/04/21
Indice
1. Portada
2. Primer Sketch (Base)
3. Segundo Sketch (Columna)
4. Tercer Sketch (Apoyos)
6. Quinto Sketch (Aros)
5. Cuarto Sketch (Apoyos)
8. Video de referencia
7. Sexto Sketch (Barra)
Primer Sketch "Base"
Primero iniciamos con el sketch que se encontrara en el plano top
En este haremos un rectangulo central de 80x120mm
Dentro del rectangulo colocamos un circulo de 15mm de diametro a una distancia de 15x15 mm en alguna esquina
Primer Sketch "Base"
Ahora utilizamos la funcion rectangular pattern para colocar un circulo en cada esquina
De esta forma colocamos un circulo a 90mm ya sea derecha/izquierad y sube 50mm los otros dos
Ya finalizamos el sketch y solo lo extruimos 10mm y hacemos 15mm de fillet en cada esquina
Primer Sketch "Base"
Ahora utilizamos la funcion rectangular pattern para colocar un circulo en cada esquina
De esta forma colocamos un circulo a 90mm ya sea derecha/izquierda y sube 50mm los otros dos
Con esto finalizamos el sketch y solo lo extruimos 10mm arriba y hacemos 15mm de fillet en cada esquina
Segundo Sketch "Columna"
Ahora que tenemos nuestra base creamos un nuevo planoo usando construct
Este se colocara del lado derecho y se movera 30mm a la izquierda
En este plano haremos un sketch y colocaremos un rectangulo sin medida por ahora
Segundo Sketch "Columna"
Este rectangulo debe tener una distancia de 10mm antes que la esquina. Su altura es de 25mm.
Este se colocara del lado derecho y se movera 30mm a la izquierda
Ahora la linea superior justo en medio subimos con cuidado de no moverlo y colocamos un circulo de 35mm de diametro.
Segundo Sketch "Columna"
Seguido de esto en las esquinas del rectangulo trazamos lineas en el tangente del circulo (Mueve la linea por el circulo a que llegue a un punto anclado que sera la tangente)
Este se colocara del lado derecho y se movera 30mm a la izquierda
Ahora colocamos la distancia del centro del circulo al rectangulo que debe ser 70mm. Para finalizar colocamos otro circulo en el mismo punto con diametro de 17mm
Segundo Sketch "Columna"
Ahora finalizamos el sketch y lo extruimos 10mm
Para colocarlo del otro lado usaremos mirror *recuerda colocarlo en features y no en cuerpos o caras*
En mirror seleccionamos nuestra "columna" y elegimos el plano izquierdo al terminarlo tendremos dos columnas
Tercer Sketch "Apoyos"
Realizaremos otro sketch en la cara donde ambos chocan (adentro)
Para colocarlo del otro lado usaremos mirror *recuerda colocarlo en features y no en cuerpos o caras*
Terminamos el sketch y lo exruimos hast que choque con la otra columna
Cuarto Sketch "Apoyos"
Ahora preparamos un sketch en el plano frontal
Para colocarlo del otro lado usaremos mirror *recuerda colocarlo en features y no en cuerpos o caras*
Y trazaremos lineas en las esquinas para hacer triangulos rectangulos (la hipotenusa). Con esto terminamos el sketch.
Cuarto Sketch "Apoyos"
Ahora usamos la funcion "Rib" y marcamos "Flip Direction", lo seleccionamos justo en la linea y se extruye 10 mm.
Despues volvemos a habilitar el sketch en la carpeta para hacerlo del otro lado
Y trazaremos lineas en las esquinas para hacer triangulos rectangulos (la hipotenusa). Con esto terminamos el sketch.
Quinto Sketch "Aros"
Usando "Project" resaltamos el circulo de alguna columna para tener su centro.
En el centro del circulo colocamos otro con un diametro de 14mm
Se extruye el circulo exterior con una distancia de 20mm
Quinto Sketch "Aros"
Ahora el cuerpo de este "Aro" lo convertimos en componente.
En el centro del circulo colocamos otro con un diametro de 14mm
Ahora que es un componente ademas de poder moverse libremente usamos la funcion "Joint" seleccionando el borde interior del afuera del circulo se acerque a el circulo interior.
Quinto Sketch "Aros"
Antes de terminar le ponemos un offset de -5mm en el eje Z
En el centro del circulo colocamos otro con un diametro de 14mm
Para repetir del otro lado usaremos mirror de nuevo apuntando al plano izquierdo (Puedes ocultar el Cuerpo 1 para facilitar esto)
Sexto Sketch "Barra"
Parecido al quinto sketch remarcaremos un circulo de la columna o aros con "Project"
En el centro del circulo colocamos otro con un diametro de 12mm
Este circulo sera extruido 80mm y convertido en componente
Sexto Sketch "Barra"
Parecido al quinto sketch remarcaremos un circulo de la columna o aros con "Project"
En el centro del circulo colocamos otro con un diametro de 12mm
Este circulo sera extruido 80mm y convertido en componente
Sexto Sketch "Barra"
Ahora que es componente usamos "Joint" de la misma forma que los aros. con un offset Z de 5mm
Una vez le damos a Ok la pieza estara completa. ¡Bravo!
Video de referencia
Ensamble basico de fusion 360
